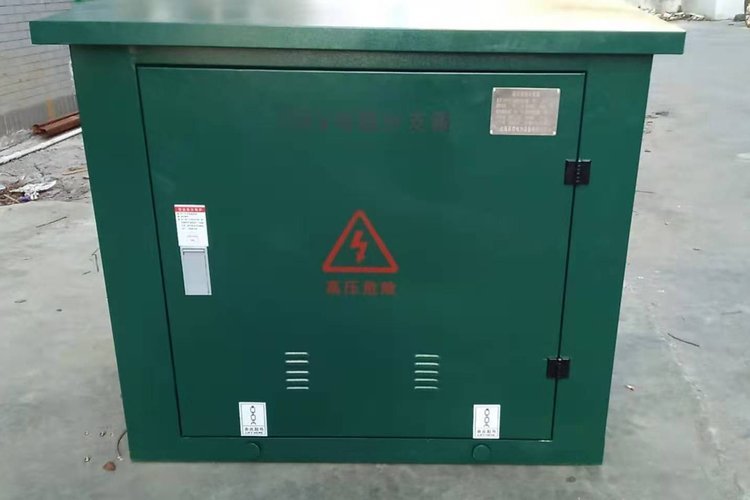

DFW系列高压电缆分接箱，广泛用于35kV、24kV、10kV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分接箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘，无裸露带电体；带开关的分接箱的开关均采用SF6绝缘负荷开关。DFW分接箱设计为户外免维护运行，安全可靠，其防护等级达IP33，地接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

　　DFW系列电缆分接箱具有以下特性

　　·结构紧凑，占地面积小；安装简易，操作方便，免维护。

　　·箱体全部为金属钢板或不锈钢板，厚度为2mm壳体，采用防腐设计和特殊喷漆处理，在恶劣环境中可靠

　　运行（寿命≥30年）。

　　·户外全天候，全防护结构，适用于高温、严寒、洪水浸泡、高粉尘地域。

　　·全密封、全绝缘结构，无须绝缘距离，高压带电部分全部为硅橡胶或EPDM预制式电缆连接器，有效保

　　证人身安全。

　　·灵活的组合可使出线分支数达到七路，可与SF6负荷开关组成环网供电，充分满足多种接线要求。

　　·电缆接头可做为开关，带负荷拔插，开断200A负荷电流。

　　·安装故障指示器后，可迅速检测电路故障。

　　·一次性投资小，减小电缆长度，不占建筑面积，节省资金。

　　【昌西】高压开闭所的安装流程：

　　开闭所安装流程：（1）安装屏、柜、箱时，首先应核对实物与设计图纸是否相符，配件是否齐全完整，各种技术资料是否齐全。（2）屏、柜等在搬运和安装时应有防震、防潮、防漆面受损等措施。（3）施工时应严格按照设计图纸施工。（4）柜体稳装时，在柜子基础两端拉细线绳，作为安装柜体的基准，然后将柜子一一放到基础上，前脸应保证与基准平行。（5）用线坠测量柜子垂直度、水平度及屏柜间接缝，保证柜子稳好后，水平度、垂直度等的误差在允许范围内。（6）柜子稳好后，用镀锌螺栓连接，柜与柜之间保证4至6处用螺丝紧固；安装时穿好螺栓先不要上紧，待测量好后紧固，紧固螺丝露出螺母2－3扣。（7）每台高压柜安装好后，在基础底部点焊4-6处，长度为20-30mm保证高压柜固定牢固；低压柜及控制屏稳好后，在基础上打眼，然后用Ф12镀锌螺栓将柜体紧固在基础上。（8）手车式开关柜安装时手车推拉应灵活轻便，无卡阻现象。动静触头的中心线一致，并且触头接触紧密，二次回路辅助开关的切换点应动作准确、接触可靠。机械闭锁装置应动/p作准确，柜内照明齐全，安全隔离板开启灵活。（9）盘柜二次配线应整齐美观，导线绝缘良好，无损伤。电缆芯线端部应注明端子线号电缆根部应挂牌，标明回路编号、起始位置。（10）盘柜内的电缆芯线应按垂直或水平位置布置，不得任意歪斜交叉连接。导线或电缆应按顺序以同样弧度上端子，并用尼龙扎带将出线绑扎牢固，摆放整齐、美观。备用芯线应留有适当长度。（11）导线与电器具的连接线，凡10平方毫米以下的单股铜线，可直接与电气端子连接，其余均应在芯线端压接鼻子（必须先烫锡）后，再与端子连接。（12）电气设备的外壳、底座及电缆的金属外皮等均应有保护接地；柜内接地（零）保护线要与接地网紧密连接，且截面选择符合规定。
