商铺名称：浙江鸿邦新材料科技有限公司
联系人：吕经理（先生）
联系手机：
固定电话：
企业邮箱：2693090004@qq.com
联系地址：浙江省嘉兴市海盐县百步开发区
邮编：314000
联系我时，请说是在五金机电网上看到的，谢谢！
H08CrMoA焊丝

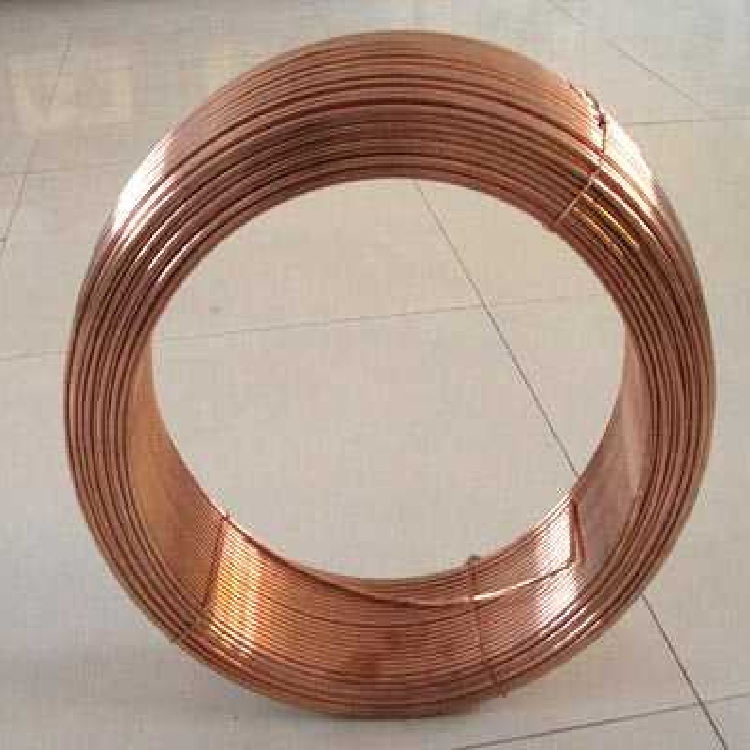

H08CrMoA埋弧焊丝
符合：GB/T 8110-2008 ER55-B2
AWS A5.28 ER80S-B2
NB/T 47018
说明：H08CrMoA是珠光体耐热钢用镀铜气保焊丝。具有优良的焊接工艺性能，电弧稳定，焊接飞溅少，焊缝成形美观，优良的综合机械性能。
用途：适用于焊接工作在520℃以下的15CrMoR的焊接。
焊丝的化学成分范围及一例：%
|
|
C |
Mn |
Si |
|
|
Cr |
Ni |
Mo |
Cu |
|
标准值 |
0.07-0.12 |
0.40-0.70 |
0.40-0.70 |
≤0.020 |
≤0.010 |
1.20-1.50 |
≤0.20 |
0.40-0.65 |
≤0.35 |
|
一例 |
0.08 |
0.60 |
0.5 |
0.012 |
0.008 |
1.32 |
0.03 |
0.52 |
0.12 |
熔敷金属机械性能范围及一例：（620℃×1h）
| 抗拉强度Rm（MPa） | 屈服强度Rp0.2（MPa） | 延伸率A（%） | -80℃冲击功（J） | 扩散氢含量[H]mL/100g | |
|
标准值 |
≥550 | ≥470 | ≥19 | ≥47 | ≤3.0 |
|
一例 |
630 | 560 | 22 | 130 | 1.1 |
焊缝金属射线探伤要求：Ⅰ级
注意事项及操作要点：
1. 预热及道间温度要求控制再135-165℃之间。
2. 焊接过程应严格控制焊接线能量，建议采用小线能量达到细化晶粒提升性能的目的，否则容易使焊接接头晶粒粗大，恶化焊接接头的机械性能。
3. 以上焊接方法、条件及规范的建议仅供参考，用户在使用产品前，应根据自身特点进行工艺评定
