1. 概述

1.1. 用途和适用范围

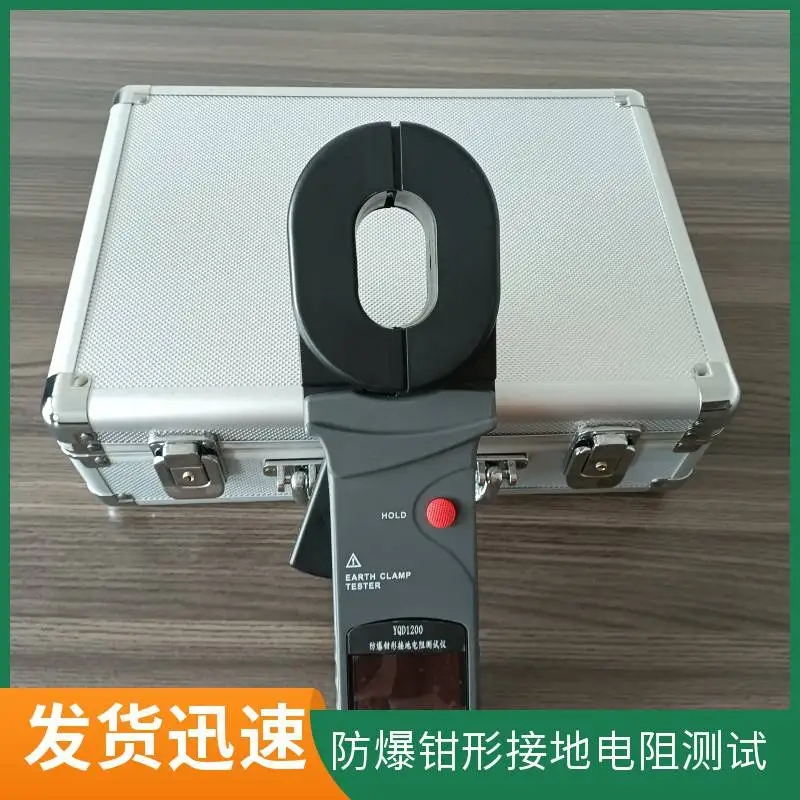

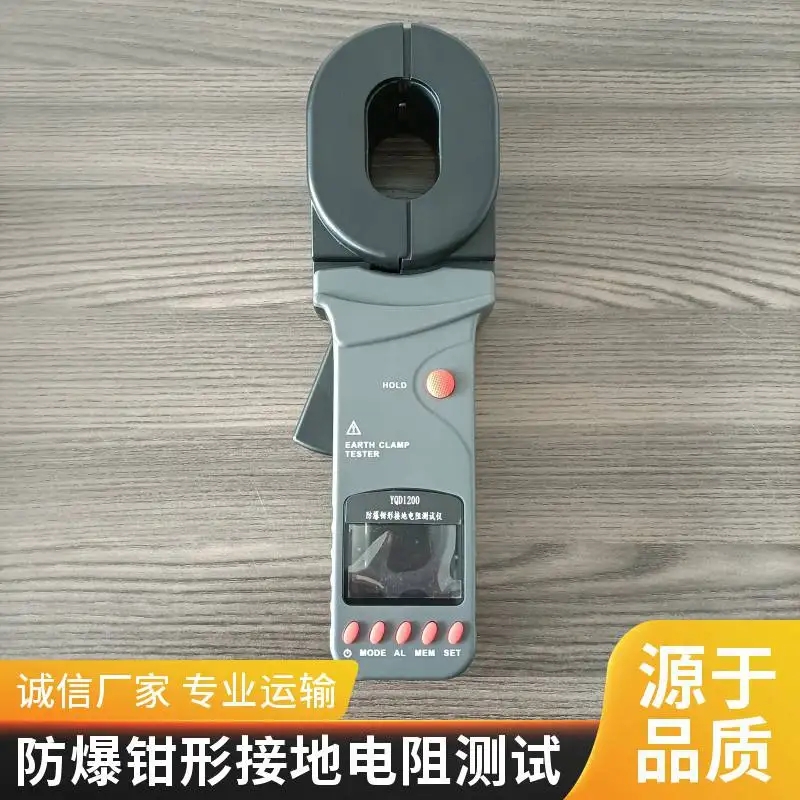

YQD1200防爆钳形接地电阻测试仪 (以下简称接地电阻测试仪 )采用高精度敏感元件，能得更高的解析度；可以精确测量接地电阻、回路电阻及漏电流的测量。

接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值，广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。具有使用简捷、维护方便，密封性能好、安全可靠等特点。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，能测量出用传统方法无法测量的接地故障，应用于传统方法无法测量的易燃易爆气体场合。

接地电阻测试仪经国家的法定权威机构审查及检验。

1.2. 型号的组成及其代表意义

仪器按下面的方法命名：

1.3. 适用环境条件

a) 环境温度为:-10～40℃；

b) 环境大气压为:80kPa～116kPa；

c) 周围空气相对湿度不大于95％(25℃时)；

d) 具有爆炸性危险混合物易燃易爆气体的防爆场所。

1.4. 防爆型式及防爆标志

a). 防爆型式：厂用本质安全型和粉尘型。

b). 防爆标志：Ex ib IIC T5 Gb/Ex ib IIIC T95℃ Db。

c). 防护等级：IP66。

1.5. 外壳尺寸、材质及重量

a). 外壳尺寸：285mm×85mm×58mm

b). 外壳材质：防静电ABS工程塑料

c). 重量：1180g。

2. 技术要求

2.1. 一般要求

接地电阻测试仪应符合本标准要求，并按规定的程序和国家授权的检验部门审批的图样和技术文件制造。

2.2. 环境条件

2.2.1. 测距仪在下列条件下应能正常工作：

a). 环境温度：0℃～40℃；

b). 相对湿度：≤98%RH(+25℃)；

c). 大气压力：80kPa～116kPa；

d). 无显著振动和冲击的场合；

2.2.2. 测距仪能承受的最恶劣的贮运条件为：

a). 高温：+60℃；

b). 低温：-40℃；

c). 相对湿度：98%RH(+25℃)；

d). 振动：50m/s²；

e). 冲击：500m/s²。

2.3. 电源要求

2.3.1. 接地电阻测试仪应有电源电压显示、欠压提示、欠压自动关机功能。

2.3.2. 基本参数

a). 额定工作电压：6V；

b). 工作电流：≤50mA；

c). 电池型号：1.5V/AA 5号碳性电池；

d). 电池节数：4节。

2.3.3. 供电电源：

a). 采用4节由金山电池（越南）有限责任公司生产的一次性 5 号/R6P(GP15G)的碳性电池串联供电，单节电池电压：1.5V，电池应符合GB/T 8897.1-2013的规定。

b). 额定电压：6.0V。

c). 开路电压Uo：6.6V。

d). 最大短路电流Io：3.8A。
