产品特点

1.?全自动运输动力系统，高效、节能、安全、环保、安全、方便、省力、整机设计合理。

2.?各工位采用优质阻挡器配脚踏开关独立控制、平稳过渡到下个工位。

3.?工装运输采用三菱PLC控制，使用高性能耐磨倍速链条输送，节能方便，性能稳定。

4.?工装板采用双层环形旋转自由过渡装置，有效节省工时提高生产效益。

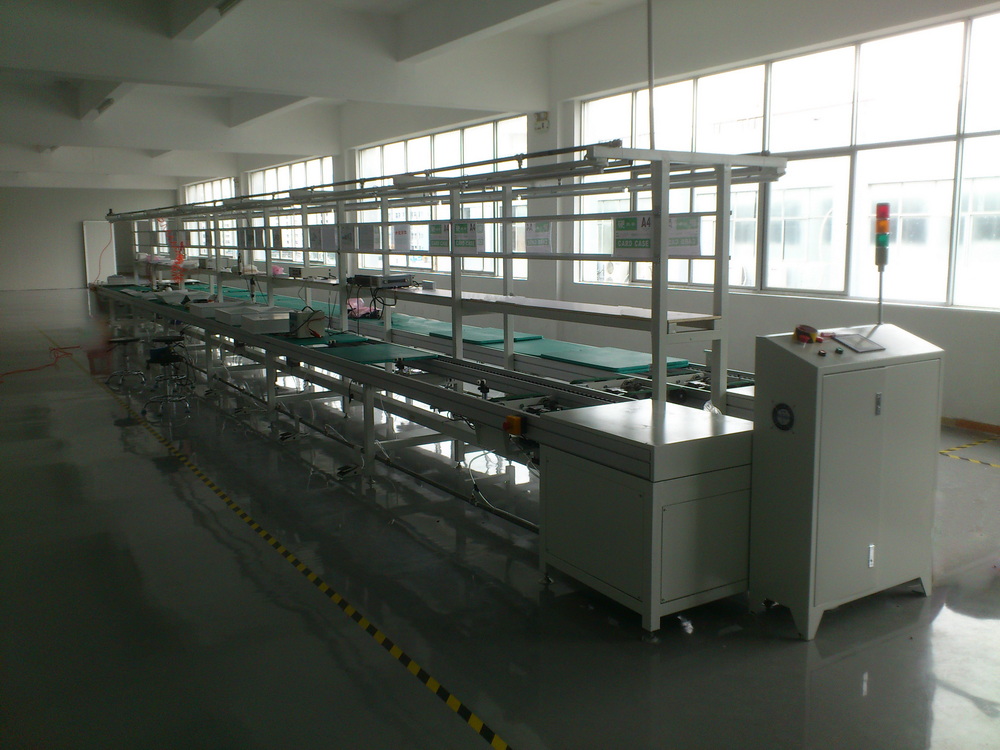

配图为参考图，实际线体以设计图纸尺寸为标准。

序号

名称

规?格

一

驱动系统

1、台湾永坤3HP卧式电机1:120牙箱; ?

2、工装板速度：6米/分钟；

3、工装板的运输采用RF2060，3倍速链条。

二

下层机身线体结构

1、?支架采用50mm*50mm*2.0mm方通，工作面的高度：740±20；

2、?线体两边由超强度100*118mm三倍速铝型材组装而成；

3、?照明采用T5 18W单支带罩LED灯管，灯架材料采用20*40铁扁通。单边三段控制；

4、?装配电源系统每工位安装长条插坐，每1.2米/套；

5、?集电轨三排，每200mm安装一个导电轮；

6、?装配快速接头气源三联件40SM配20PH快速接头；

7、?工艺看板采用铝材工艺卡架配A4亚克力板；

8、?风批滑槽采用28*35铝材。

?

三

上层老化机身线体结构

1、?支架采用50mm*50mm*2..0mm方通；

2、线体两边由超强度100*118mm三倍速铝型材组装而成；

3、线槽采用冷板厚1.5mm板折弯而成；

4、集电轨三排每200mm安装一个导电轮；

5、中间安装导电槽。

?

四

检测线

1、?线体采用50*50方通制作工作台面H750±20mm；

2、线体两边由超强度100*118mm三倍速铝型材组装而成；

3、线槽用冷板1.5mm板折弯而成；

4、集电轨三排，每200mm一个导电轮。

五

包装线L6M*W1M*H0.75M

1、台湾永坤1HP电机1：60牙箱；

2、速度;0-6米/分钟，1HP爱得利变频器调速；

3、线体采用40*40方通制作，工作台高度750+/-20mm；

4、线体两边拉通由40*60mm铝型材制作组成；

5、绿色荷兰产2mm*1000PVC防静电运输皮带，采用环形接驳，镀锌板承托皮带，托板之间加装￠25*1000镀锌滚筒。

六

返修车

1、W956*L1300,*H780，1″牛眼按150距交叉均布，脚架采用40*40铁方通制作；

2、铝材边框，安装2″万向轮两个刹车轮。

七

吊架

1、L4000mm,用1〞镀锌管，40*75扁通横担，用M16螺丝调节。

八

防护栏

1、采用30*30铁方通焊接H1200mm黄色烤漆

九

维修通道

1、采用30*30铁方通焊接，上面铺2mm防滑铁板烤漆电脑白

十

电箱

1、采用三菱PLC控制；

2、三菱空气开关；

3、OMRON继电器。

十一

工装板

1、尺寸L 750mm * W 900mm * T 20mm ；

2、工装板采用25mm夹板,表面贴2mm防静电胶皮，T型包边；

3、安装两个两孔三孔多功能插座和两位拨码开关一个，反面贴防火板，三条导电铜条；

十二

阻挡器

1、DY-1优质阻挡器配脚踏开关控制

十三

卧式阻挡器

1、优质卧式阻挡器配脚踏开关控制

十四

平行移栽小车

1、400W可逆式刹车马达连压箱同步带传动，变频器控制；

2、行程L850双列防滑皮带，齿轮减速马达60W，集电轨三条。

十五

工装板顶升移载小车

1、东邦60W减速马达驱动同步皮带输送

2、升降采用60W马达和牙箱配电磁阀升降

3、控制采用OMRON行程开关

十六

提升机

1、W1010,L1910,行程H750-H2720双列防滑皮带，60W齿轮减速马达

2、升降采用6分链条，台湾马达0.4KW可逆式刹车马达牙箱变频器控制；

3、外封有机玻璃和装饰铝材。
