钢丸是一种用特种材料经特殊热处理制成的球状颗粒。首先熔化高质量的钢块、毛丝、钢屑，然后采用利用离心盘高速离心成型把熔融的钢水甩入水中，使钢丸表面温度急剧下降形成丸体，这是一次淬火。一次淬火后的丸体在熔炉内被干燥和重新加热回火以达到适用的硬度，回火处理后的钢丸通过机械筛网被分选成符合SAE标准的不同等级的产品以用于喷丸设备。

热处理控制工艺赋予了钢丸的弹性及抗疲劳性，不同粒度和硬度的钢丸适用于不同的工艺，例如被广泛用于大批量及重型部件或材料的喷丸强化等。

钢丸广泛用于钢铁工件涂装前的去氧化皮和除锈处理，在这种情况中经常使用离心抛丸设备。圆球形状和较小的硬度使钢丸不会对设备产生较大磨损。

高碳钢丸主要技术要求

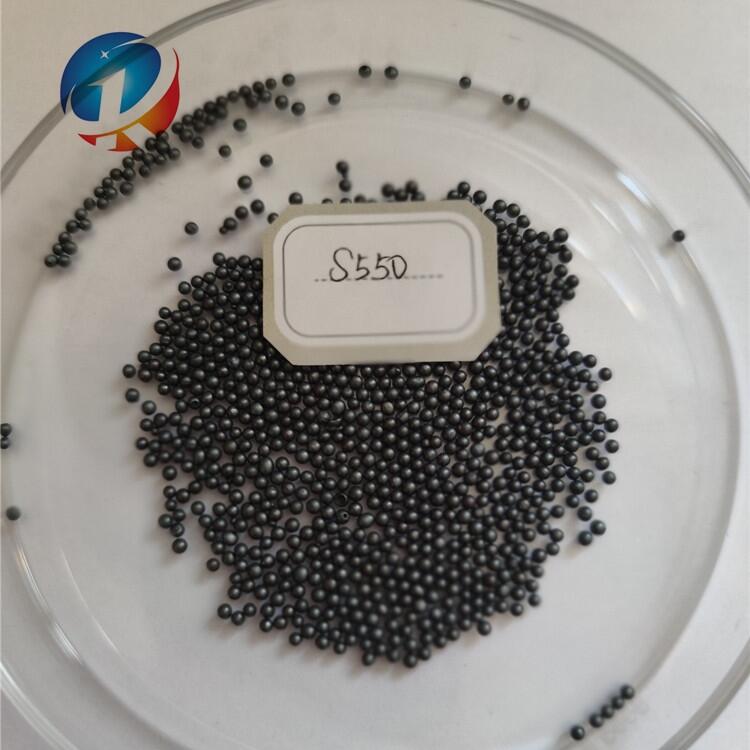

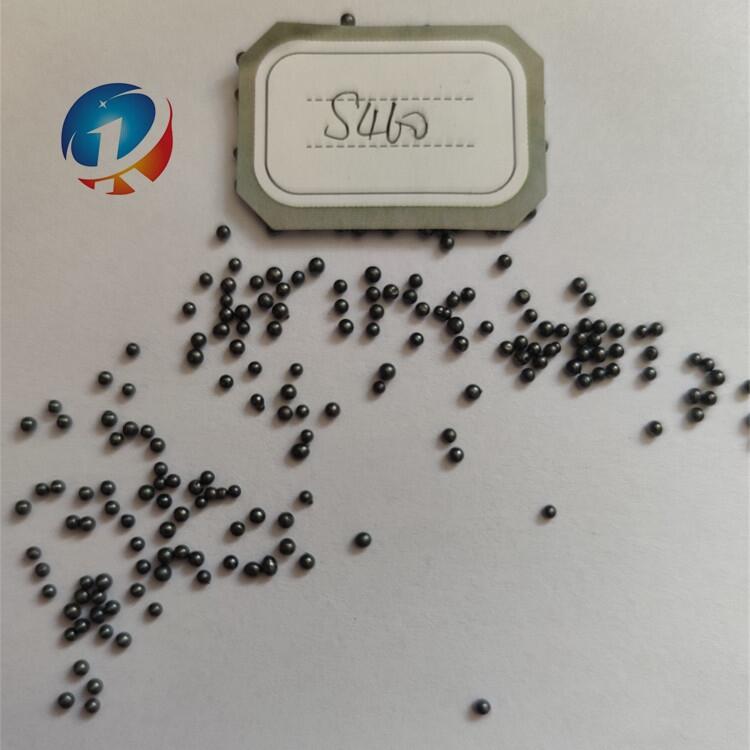

规格等级: S780,S660, S550, S460,S390,S330,S280,S170,S110

显微硬度:40-50HRC

化学组成:碳:0.8%-1.2%、锰:0.6%-1.2%、硅:0.4%-1.2%、硫、磷:≤0.05%;

金相组织:回火马氏体或回火屈氏体;

密度≥7.0g/cm3;

缺陷总量≤10%;

外来杂质≤1%;

含水量≤0.2%。
