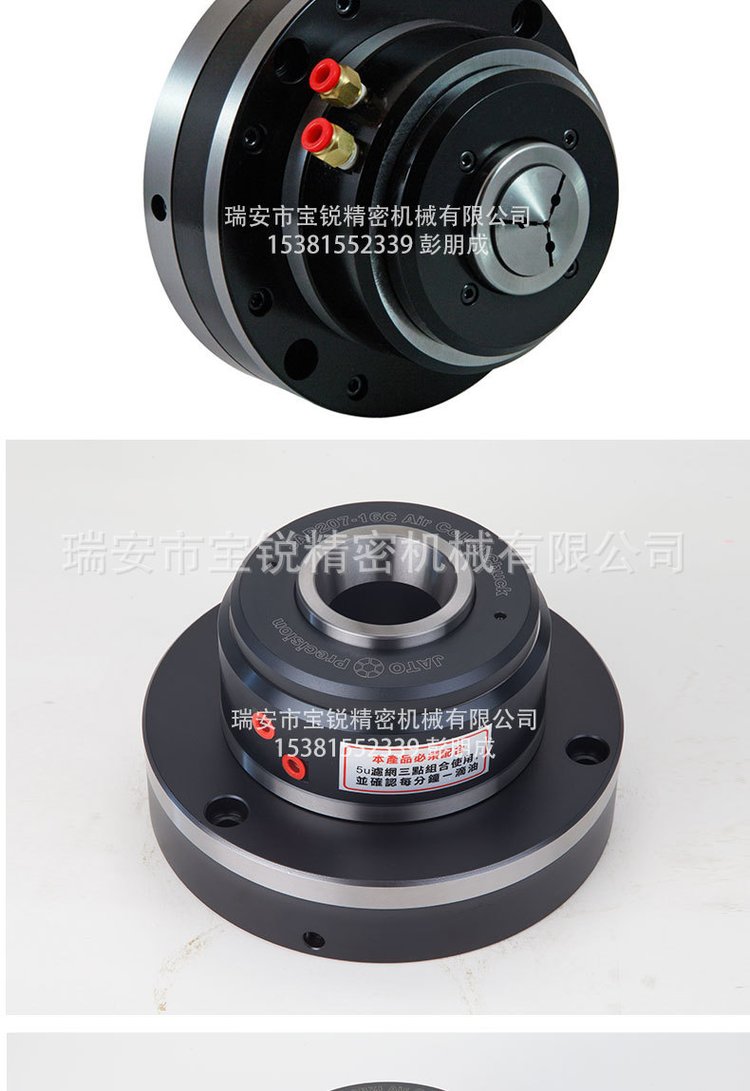

气压筒夹夹头产品简介

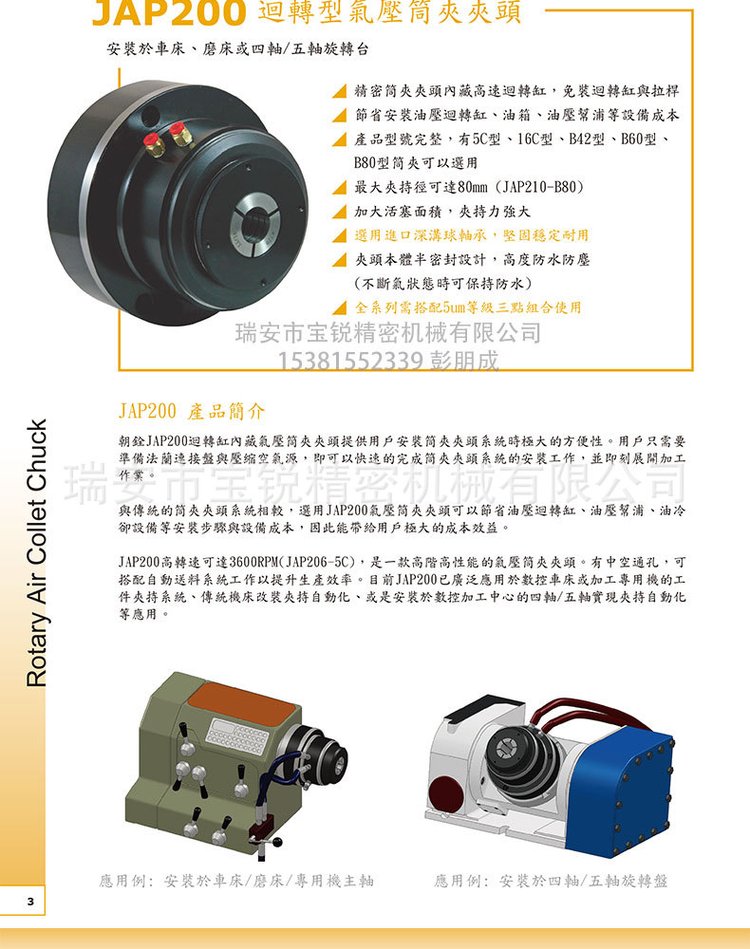

朝铨JAP200（气动卡盘）回转缸内藏气压筒夹夹头提供用户安装筒夹夹头系统时极大的方便性。用户只需要准备法兰连接盘与压缩空气源，即可以快速地完成筒夹夹头系统的安装工作，并即刻展开加工作业。

与传统的筒夹夹头系统相较，选用JAP200气压筒夹夹头可以节省油压回转缸、油压帮浦、油冷却设备等安装步骤与设备成本，因此能带给用户极大的成本效益。

JAP200气动卡盘的本体精度达0.010mm，高转速可达5000RPM，是一款高阶高性能的气压筒夹夹头。有中空通孔，可搭配自动送料系统工作以提升生产效率。目前JAP200气动卡盘已广泛应用于数控车床或加工专用机的工件夹持系统、传统车床改装自动化、研磨床或是安装于数控加工中心的第四轴分度夹头等各式应用。

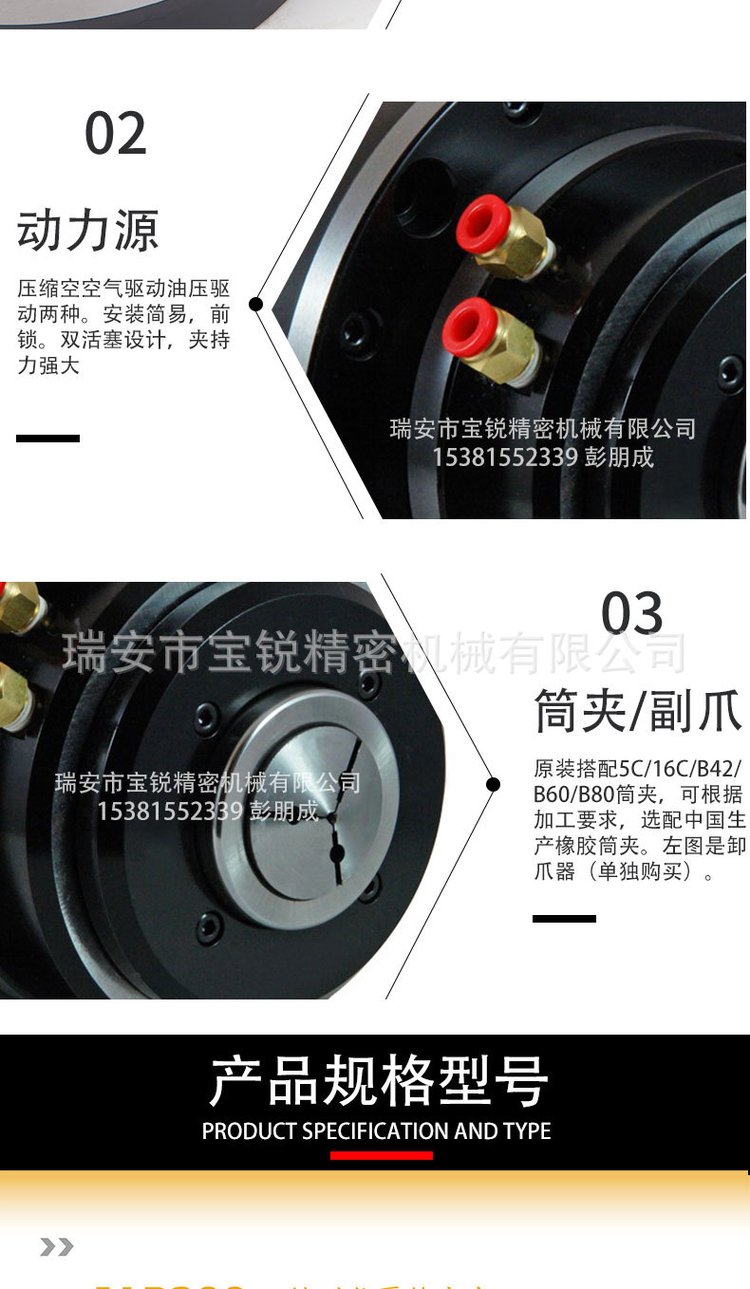

◢精密筒夹夹头内藏高速气压回转缸

◢节省安装油压回转缸、油箱、油压帮浦等设备成本

◢夹头本体精度0.010mm，工件夹持精度0.025mm

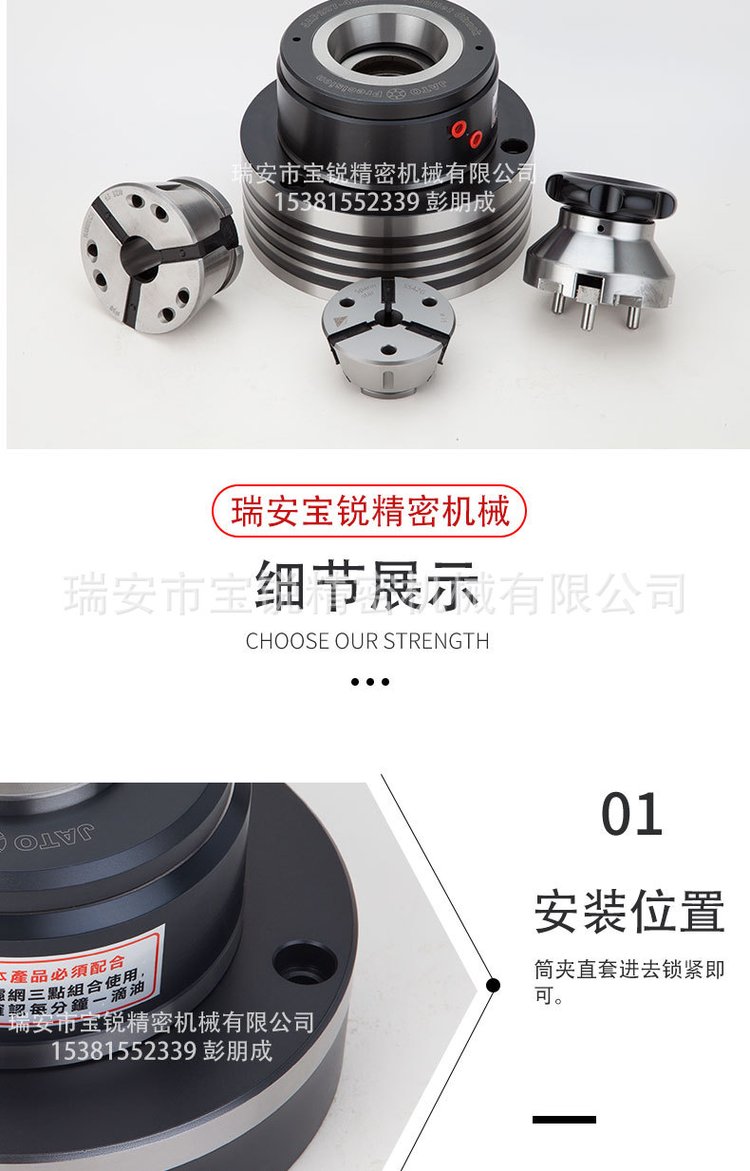

◢?产品型号完整，有5C型、16C型、B42型、B60型、B80型筒夹夹头可以选用

◢??高转速5000RPM (JAP206-5C)

◢??中空孔径大至80mm (JAP210-B80)

◢?加大活塞面积，夹持力强大

◢??先进轴承设计，高转速夹头不发热
◢??气动卡盘本体高度密封设计，防水防尘

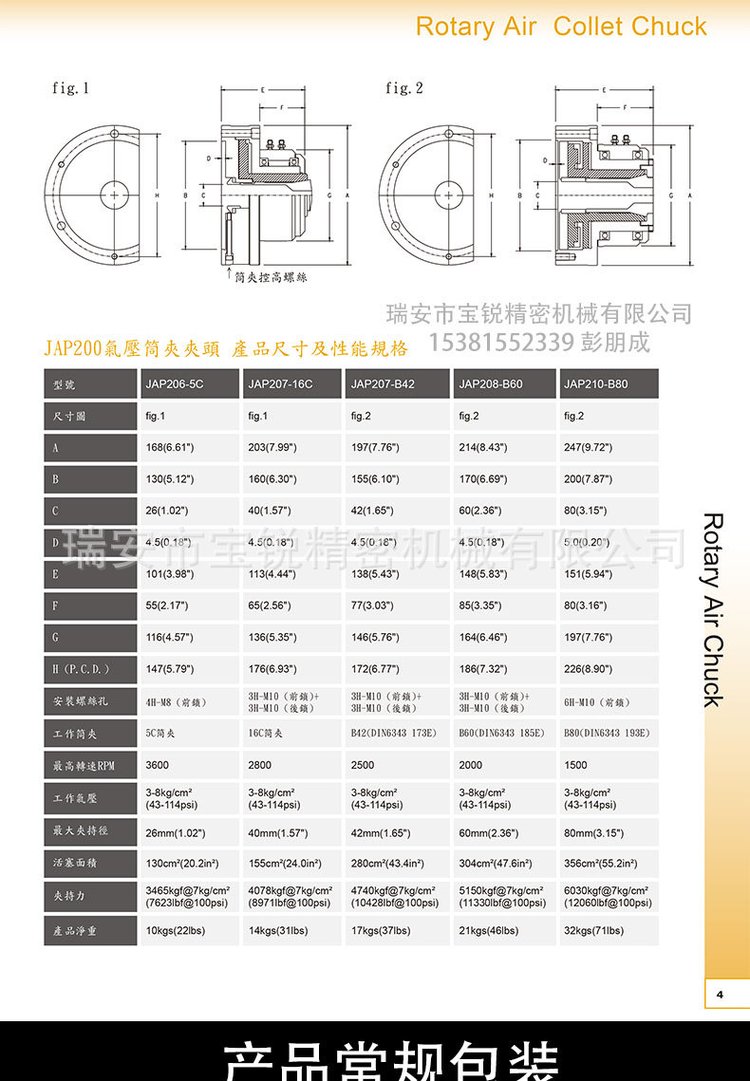

JAP206-5C ?通孔夹25mm工作气压3-7kg夹持力4825kgf@7kg/cm2

JAP207-16C通孔夹40mm工作气压3-7kg夹持力5600kgf@7kg/cm2

JAP207-B42通孔夹42mm工作气压3-7kg夹持力5960kgf@7kg/cm2

JAP208-B60通孔夹60mm工作气压3-7kg夹持力7250kgf@7kg/cm2

JAP210-B80通孔夹80mm工作气压3-7kg夹持力9060kgf@7kg/cm2

另外前置式气动油压筒夹夹头。此类卡盘内藏油压/气压回转缸，免额外安装回转缸。安装简易，快速建置工作夹持系统，适合传统车床改装自动化或半自动化。目前广泛应用于车牙机，螺丝机，倒角机，焊接设备，检测设备，普通车床，数控车床，研磨机床等机床的车削，车牙，钻孔等工件的加工。

以下是多款中的一款精密卡盘的说明,详细资料请您联系台湾朝铨大陆办事点瑞安宝锐。
