SGL-5000系列 全自动扭力试验机技术规格书

一、设备外形：

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

二、机器型号及参数：

?

?

?

三、产品应用：

本机适用于电位器、车载旋钮、旋钮开关、摄像头、合页等产品扭曲试验，搭配自动求心夹具可避免旋转过程中心问题，利用WINDOWS操作界面使用简单方便。

?

?

四、机器特点：

*单位可在N.m、kgf.cm、N.cm、gf.cn自由切换。
*机台采伺服马达驱动，行星减速机提供高精度之扭力测试。
*测试条件皆由电脑画面设定，并可储存。
*可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。
*同时显示扭力-角度曲线图及扭力衰减寿命曲线图。
*可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。
*检验报表自动列印，并可转档输出或透过网络直接输出。
*可输入测试上下限值，超出规格机器会自动停止。
*可设定扭力值：正扭力、反扭力、正扭力+反扭力。
*测试走行方向：正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程。

?

五、扭力角度曲线图：
*可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）
*每一量测图形皆可由十字游标追踪轨迹，判读对应之扭力及角度值，最小精度0.01度。
*曲线由电脑自动储存、可随时放大缩小、一张纸可任意放置N个曲线图。
*卷轴式曲线图显示、可任意浏览曲线图。
?

?

?

六、寿命曲线图：
*报表抬头内容可自由设定。
*报表上可显示每条曲线之ZUI DA值、最小值、平均值。
*报表上可显示测试上、下限之规格线。
*可设定同时显示多组寿命曲线图。

*自动计算扭力衰减率。

七、实验条件设定操作简单：
*中文视窗画面设定操作简单。
*测试条件皆由电脑画面设定，并可储存。
*由下拉式选单勾选设定或直接输入数据。（含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置）
*测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG。

?

八、设备构成：

测试本机 ??????????????????1台

工业电脑主机 ??????????????1台

专用显示器 ????????????????1台

控制软件 ??????????????????1套

大型X-Y移动台一个（X，Y移动台）

扭力专用自求心装置 ????????1套

测试专用夹具 ???????????1套

?

?

九、测试界面：

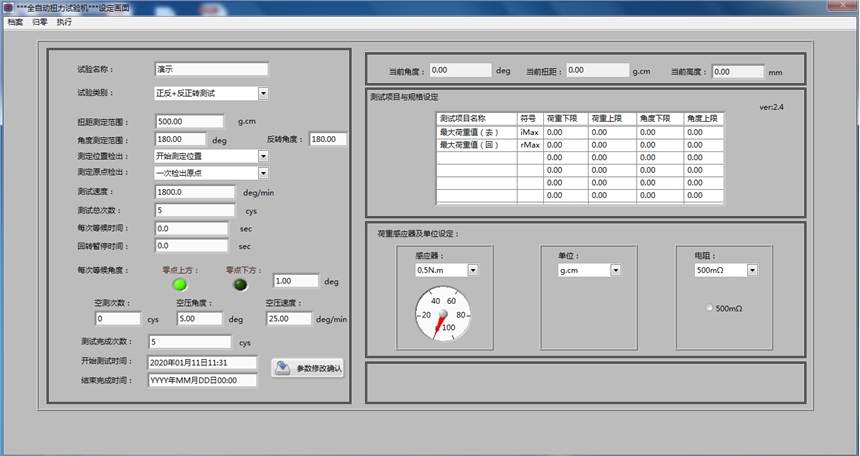

1、设置界面

?

?

?

?

?

?

?

?

?

?

?

?

?

?

2、测试波形图：

?

?

?

3、文字报表：

4、寿命曲线波形图

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?
