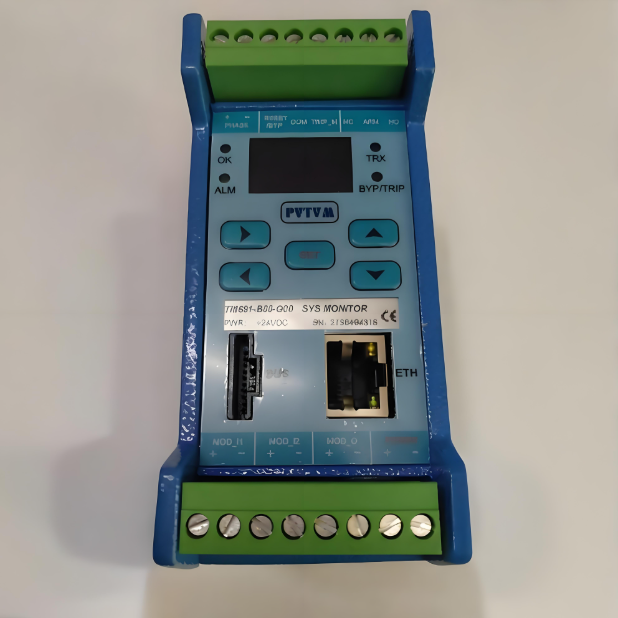

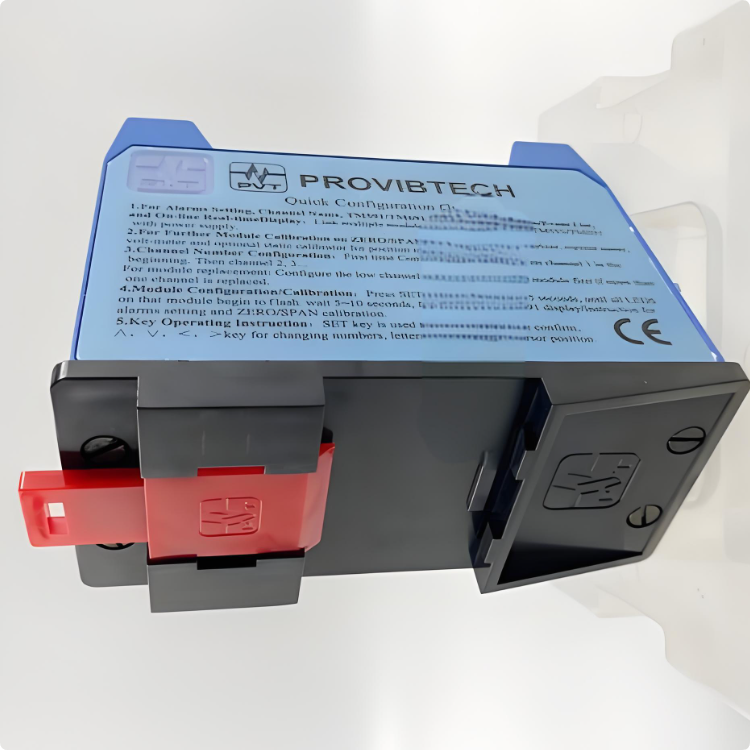

美国派利斯TM591-B03-G00振动监视器

TM591是系统集成模块，每个系统中必须有的1块

TM591，1块TM591能与最多8块TM500系列保护表一起构

成网络组成振动保护系统。

TM591 功能

现场显示所有仪表的测量值、报警状态

现场显示所有仪表的报警事件，便于事故追忆

实时监测所有仪表的OK状态和运行状态

 现场设置所有仪表的零点和报警值

提供控制所有仪表的远程复位和远程倍增接口

提供系统键相信号接口

连接数字状态监测软件

技术指标

电气指标

外接电源:

  +24VDC:

20-30VDC, @150mA; 隔离电压: 1000VDC

220/110VAC:

 90-250VAC@50mA;  隔离电压: 2500VAC

Modbus通讯:

TM591支持Modbus-TCP协议， 上位机状态监测软件

可通过TM591的RJ45接口与系统内所有TM500仪表进

行通讯。

           Ethernet：10Mbps，IEEE802.3

总线端子

包括键相输入、远程旁路等定义，通过总线连接电缆

与TM500系列仪表相连构成网络。

OLED显示屏：

蓝色

分辨率：128*64

LED指示灯：

OK：绿灯，当系统内所有TM500仪表处于OK状态

时，OK灯点亮，否则OK灯熄灭。

ALM：红黄双色灯，当系统中有TM500仪表处于报

警状态时， 黄灯点亮；系统中有仪表处于联

锁状态时，红灯点亮。

BYPASS：红灯，当系统有TM500仪表处于旁路状

态时，BYPASS灯亮；当系统处于倍增状态时，

BYPASS灯闪烁。

TRX：绿灯，当TM591处于通讯状态时，TRX灯闪

烁。

OK继电器:

密封:   环氧树脂.

节点容量:  0.2A/240VAC,

0.4A/110VAC

2.0A/24VDC, 电阻性负载

节点类型:  单刀双掷

输出隔离:  1000VDC
