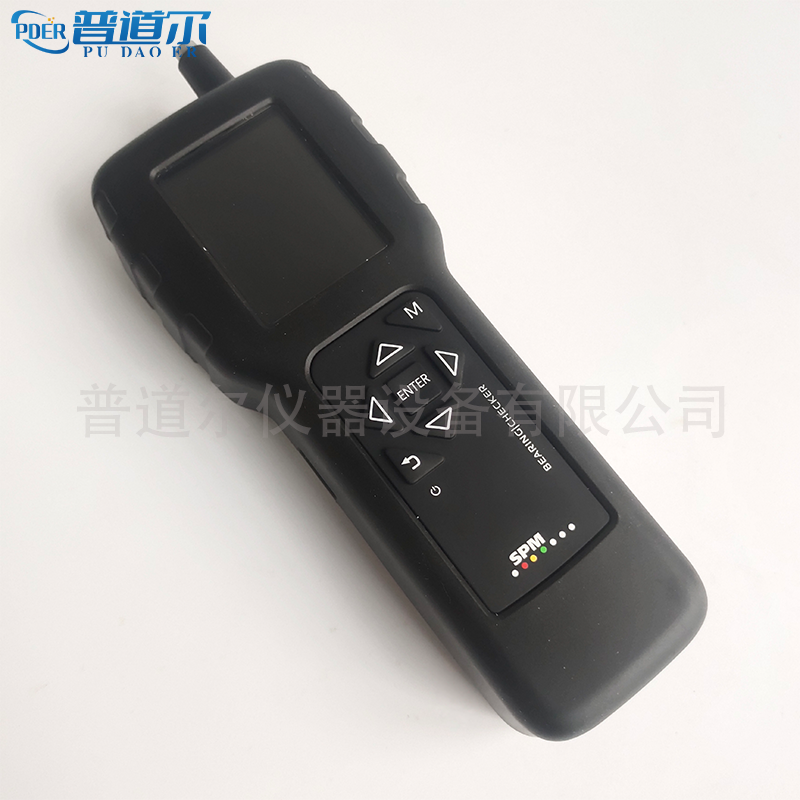

瑞典SPM原装进口BC200轴承故障检测仪

一. 产品

瑞典SPM公司BC200轴承故障检测仪功能及技术参数、附件如下:

1通道振动测量

冲击脉冲dbm/dbc测试技术

耳机听诊功能

最多纪录10个数据

彩色显示屏

LED背光

防护等级IP65

一次充电可连续使用8小时

根据IEC60079-0 坠落1米试验

二、产品技术说明

SPM轴承故障检测仪BC200是一款适合于恶劣工业环境的设备巡检仪，它耐用、技术成熟，为你的状态监测工作带来的简易诊断能力。作为点巡检人员的状态监测，BC200是你完美的选择，因为它是集多种针对不同工况的成熟测量技术于一体的定制功能仪器。

轴承检测仪是一种快速、方便预知轴承状况的便携式仪器，该仪器由锂离子电池供电，电池通过微型BUSB通讯输出充电。该仪器考虑到技术规格仅用于专业的、工业加工和教育用途。电池充电应在在干燥的环境，并且在温度允许围内（0°至+45°c），否则会损坏,存放6个月以上时需要先为其充电，否则电池内部无法承受完全放电,必须将仪器送至经认证的spm机构进行仪器检测和校准，更换失效电池。在测量时，确保不会在可造成伤害的旋转部件中触碰到电缆等。为安全起见，测量装置必须由受过一定培训的人员操作及保养,测量装置的维修和保养只能由SPM仪器公司授权的服务技术人员进行,-切勿使用酒精或氨类清洁剂清洁仪器屏幕。

1、初级性能的振动分析

BC200提供冲击脉冲测量（无频谱），即使在信号弱和低能量的情况下,具有卓越的信噪比，当微弱信号混杂在较强的信号之中，也能将其提取并获得可靠的分析结果。

趋势分析：

具有各种测量参数的趋势分析，轴承状态值HDm/HDc。

2、轴承监测

2.1 加速度包络分析

 可以EU值直接与轴承损伤程度相关，EU就是轴承的损伤程度值，通过趋势分析可以判断轴承的好坏程度，但EU值没有具体的评判标准，因为EU值的大小受到一些测量条件的影响，且非同一个传感器的EU值是不同的。

 但这似乎还很难判断此轴承的损伤程度和润滑状况，如果结合HDm/HDc的测量就可以判断严重程度和问题根源。我们测得轴承状态值HDm/HDc=35/19，由此我们得出结论：①轴承润滑不好（HDc=19），应加油润滑，润滑后HDm值也将下降；②内圈属早期故障，因为如果润滑后HDc=5（这是正常的润滑值），那么HDm=21（才进入黄色报警）。当然轴承加油润滑后EU值也将下降。

2.2 有评判标准的HDm/HDc轴承监测：

 SPM有一种检测方法是可以给出轴承评判标准的，那就是冲击脉冲HDm/HDc测量法。

HDm/HDc的测量采用特殊的滤波方式，完全不同于振动高频加速度包络的滤波方式。

用HDm/HDc值对轴承进行标准评判，不仅只是判断轴承的好坏，而是明确指出轴承好到什么程度或者坏到什么程度、 润滑状态是处于缺油、合适或过剩润滑，HDm/HDc能以令人钦佩的精确性和超长的预警时间给出轴承的劣化程度和润滑状况，并有绿黄红直观状态评估。

HDm：轴承的损伤程度值     HDc：轴承的润滑状况值

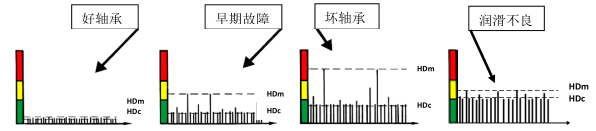

对轴承的具体评判：

    好轴承： HDm在绿色区域，其值小于或等于20；
    轴承早期故障：HDm在黄色区域，其值在21-34之间；

    坏轴承：HDm在红色区域，其值等于或大于35，HDm值达到60则轴承寿命终结；

    润滑不良：HDc大于15，大于或等于20为干摩擦；

    过剩润滑：HDc小于-10。

    通过HDm/HDc进行测量与评估，平均可以实现6个月的轴承故障预警期，在这段预警时间内有充分的时间去准备备件和有计划地安排检修，不致于出现突发性事故停机。

通过HDm/HDc测量只要大致知道轴承的转速和内径即可以准确评估轴承的：

             ①损伤程度      ②润滑状况      ③安装质量

我们的推荐：

 用HDm/HDc优先对轴承状态进行标准化评估；

 当出现报警时，通过EU频谱（高频加速度包络频谱）对轴承作出精确诊断。

3、耳机听诊

BC200具有听诊和语音记录功能，耳机用于验证和跟踪冲击脉冲，轴承信号在轴承外壳上，如果你在轴承外壳之外（穿过材料的接口）得到一个更高信号，你很可能是在测量另一个轴承或其他来源的冲击脉冲。典型的轴承信号是更强的冲击脉冲，在峰值以下听到几个db，随机间隔出现。

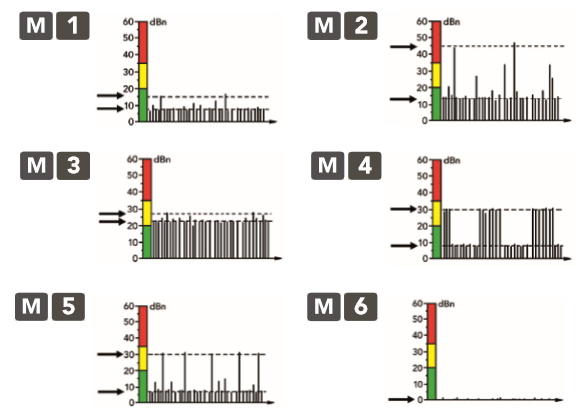

A一个好轴承dbm在绿色区内，dbm和dbc关系密切。

B受损轴承的冲击脉冲模式包含红色区域的强脉冲、随机序列和dbm与dbc之间的较大差异。当你润滑轴承后值应该下降，但会再次上升。

C干燥的运行轴承有很高的地毯价值非常接近dbm。当你润滑轴承时，值应该下降并保持低。类似的模式是由泵空化引起的，在这种情况下，泵外壳的读数比轴承外壳的读数强，不受润滑轴承的影响。

D规律模式包含有节奏序的强脉冲爆发，是由故障缺陷等部分引起的。

E有规则的冲击脉冲是由敲击阀门、部件松动或规律的负载冲击引起的。

F冲击脉冲值的突然下降令人怀疑，检查你的测量设备，如果读数正确你可能有一个滑动轴承环。

4、仪器性能参数

尺寸: 200:207x74x41毫米,335克

保护等级：IP65

电源：3.63v锂离子，微型BUSB充电

电池寿命：>25小时正常使用

充电器，90647：100-240v，50-60hz，6w

充电温度：0°至+45°C

工作温度：-10°至+50°C

输入连接器：Mini coax，用于外部冲击脉冲传感器

测量技术：冲击脉冲技术dbm/dbc

测量范围----20至100dbsv，

测量精度：+2dbsv

分辨率：大于0.2dB

传感器类型：外置冲击脉冲传感器：tra73（选配）
