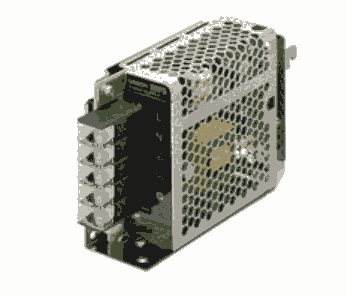

OMRON欧姆龙电工电气交换电源S8FS-G03024CD

OMRON欧姆龙电工电气交换电源S8FS-G03024CD

OMRON欧姆龙电工电气交换电源S8FS-G03024CD

容量30W

输出电压DC24V

效率86%typ。（输入AC100V时）

88%typ。（输入AC200V时）

89%typ。（输入AC230V时）

输入条件额定输入电压AC100～240V

输入电压容许变动范围AC85～264V（单相）

DC80～370V

频率50/60Hz（47～450Hz）

输入电流0.72Atyp。（输入AC100V时）

0.43A typ。（输入AC200V时）

泄漏电流0.5mA以下（输入AC100V时）

1mA以下（输入AC200V时）

冲击电流（25℃冷启动）14A typ。（输入AC100V时）

28A typ。（输入AC200V时）

输出特性输出电流1.5A

电压可变范围-10～+15%（在V.ADJ中）

脉动噪声电压60mV（p-p）以下

静态输入变动0.5%以下

静态负载变动1.0%以下

周围温度变动0.05%/℃以下

启动时间1000ms以下（输入AC100V时）

1000ms以下（输入AC200V时）

输出保持时间10ms typ。（输入AC100V时）

55ms typ。（输入AC200V时）

附带功能有过电流保护，自动恢复

有过电压保护，断电恢复

无过热保护

可串联运行（可连接2台。需要外置二极管）

不能并行运行（但可备份运行，需要外置二极管）

有输出显示灯（颜色：绿色）

绝缘耐压耐压（输入端子统一）和（输出端子统一）间：AC3kV1min截止电流20mA

（输入端子统一）和（PE）间：AC2kV1min截止电流20mA

（输出端子统一）和（PE）间：AC1kV1min截止电流20mA

绝缘电阻（输出端子统一）和（输入端子统一·PE）间：100MΩ以上DC500V

环境耐振动10～55Hz最大4.5G片振幅0.375mm3方向各2h

耐冲击150m/s2、6方向各3次

海拔3000m以下

使用环境温度-20～70℃（但不结冰、结露）

保存温度-25～75℃（但不结冰、结露）

使用环境湿度90%RH以下

保存湿度90%RH以下

可靠性期待寿命10年以上（额定输入、50%负荷率、周围温度+40℃以下、标准安装状态下）

带结构盖类型

输入输出连接端子台

端子台型螺纹端子

无冷却方式冷却风扇

质量（本体）250g以下
