商品详情
- 通过使用 Hastelloy C-22 等效物作为隔膜材料实现高耐腐蚀性
- 由于隔膜结构，低压侧的高精度测量（非线性 ± 0.2% RC）
- 提供表压标准和绝压标准

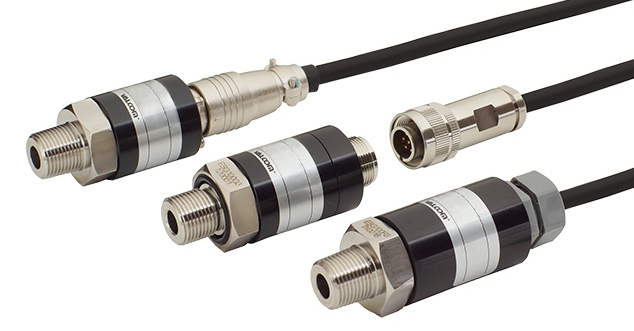

低压用压力传感器（在接液部分相当于Hastelloy C-22）
VAR3 (G3) 系列
| 测量介质 | 水、油、气等哈氏合金C-22等效+不腐蚀SUS316L的介质 |
|---|---|
| 测量类型 | 可测量正压和绝压 |
| 额定容量 | 100-700kPa 和 100-700kPa 绝对压力 |
规格
| 额定输出 | 85 ± 30 mV/mA（700 kPa、700 kPa 绝对值：112 ± 42 mV/mA） |
|---|---|
| 非线性 | ± 0.2% RC |
| 滞后 | ± 0.1% RC（700kPa 绝对值：± 0.2% RC） |
| 推荐的施加电流 | 1mA |
| Z大施加电流 | 1.5mA |
| 输入电阻 | 4±1.5kΩ |
| 输出电阻 | 4±1.5kΩ |
| 绝缘电阻 | 100MΩ以上（DC50V） |
|
温度补偿范围 （测量介质温度） |
0-70℃（不结露或结冰） |
|
允许温度范围 （测量介质温度） |
-20 至 120°C（无冷凝或冻结） |
| 允许过载 | 300% RC（700kPa 绝对值：200% RC） |
| 边际过载 | 400% RC（700kPa 绝对值：200% RC） |
| 零时的温度效应 | ± 1% RC / 0-70 ℃ (25 ℃) |
| 输出温度影响 | ± 1% RC / 0-70 ℃ (25 ℃) |
| 推荐的拧紧扭矩 | 20N·米 |
| Z大拧紧扭矩 | 30N·米 |
| 连接螺丝 | R3 / 8 或 G3 / 8 可选 |
| 受压连接件质量 | SUS316L（隔膜部分：相当于哈氏合金C-22） |
| 电缆（※） | 4芯屏蔽（耐油）电缆3m标准φ6mm |
| 大量的 | 约 200g（不包括电缆） |
| 配件 | 1 份测试报告，P-20 4 型 D 1（仅 G 螺钉） |
型号选择
| 型号选择 | 查看 | 模型 | 规格 | ||
|---|---|---|---|---|---|
| 1. 基本型号 | VAR3 | 低压用（隔膜材料 Hastelloy C-22 等效） 压力传感器 * 连接螺钉：R3 / 8 | |||
| VAG3 | 低压用（隔膜材料 Hastelloy C-22 等效） 压力传感器 * 连接螺钉：G3 / 8 | ||||
| 2.额定容量 | 100 | 表压：100kPa |
(* 1) 当直接选择防水连接器/电缆时， 使用带有 φ6.5 mm 管的电缆。 |
* 对于表压， 只能使用正压 。 * 不能使用负压和耦合压力。 对于负压和耦合压力，请 从 “ VPN PR（G）系列”中选择 。 |
|
| 200 | 表压：200kPa | ||||
| 500 | 表压：500kPa | ||||
| 700 | 表压：700kPa | ||||
| 100A | 绝对压力：100kPa abs | ||||
| 200A | 绝对压力：200kPa abs | ||||
| 500A | 绝对压力：500kPa abs | ||||
| 700A | 绝对压力：700kPa abs | ||||
| 3.电缆连接形状 | N | 相当于标准连接器 IP40 | |||
| 宽 | 相当于防水连接器IP56 | ||||
| 秒 | 相当于直连电缆 IP54 | ||||
| 4. 电缆长度 | 3米 | 3m标准 | |||
| 5米 | 5米 | ||||
| 10米 | 10米 | ||||
| □□米 | 其他长度 * 如果您需要单独的长度，请联系我们的销售部门。 | ||||
外形尺寸（单位：mm）
