1、照相式三维光学扫描OKIO-5M

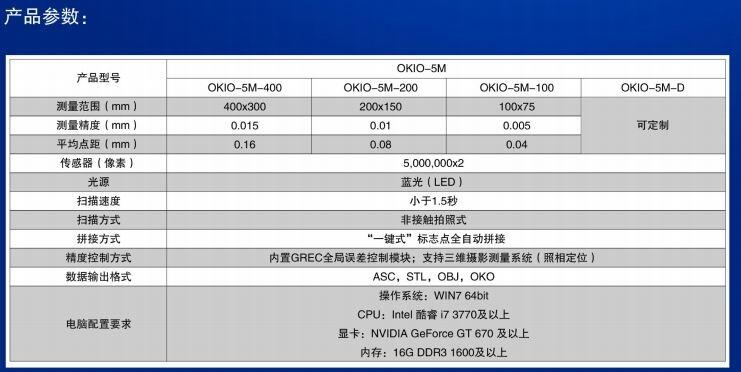

1.1.设备类型：照相式三维光学扫描OKIO-5M

单面测量范围：400×300 mm2??至200×150?mm2可调

*?测量精度：0.015mm～0.008mm；

平均采样点距：0.16mm～0.04mm

1.2.三维光学扫描系统

1.3三维光学扫描系统配置与功能要求

(1)数据采集传感器：原装进口，高速、高精密工业级相机 5,000,000像素

* (2)光栅发生装置：蓝光高速数字型，非普通投影仪

(3)便携式三角架，云台承重10KG

* (4)?计算机系统：支持windows 7，64位操作系统，支持内存16G以上

* (5)扫描速度：高速扫描、单幅测量时间≤1.5秒

*?(6)光栅输出：内置光栅、USB3.0接口控制、光栅无需双显卡设置输出

(7)拼接方式：系统整合“一键式”全自动标志点拼接模块

(8)全局误差控制方式：系统整合GREC全局误差控制模块

*?(9)支持高速蓝牙光笔 ?

*?(10)具备激光点对中，方便工作距离调节

*?(11)附带红外遥控器操作

*?(12)测量头控制高度集成，设备只需一根高速USB3.0线传输数据，外部接口不大于2个。

*?(13)采用蓝光光栅机，对外界环境光的干扰降到最低

???(13)配置电动转盘，通过扫描软件直接控制。

1.4三维光学扫描系统软件功能要求

??* 自动拼接模块

(1)?功能强大的中文扫描软件中整合“一键式”标志点全自动拼接模块，不需要使用外部软件进行数据拼接

(2)?系统精度实时检测功能，每次扫描拼接后自动报告拼接质量的好坏，并可实时查看对应的标志点精度

(3)?系统软件整合GREC全局误差控制模块，可对拼接后的误差进行全局控制

(4)?特征拼接，可利用物体的特征不贴标志点进行拼接

(5)?实时显示识别标志点功能

(6)?具备中英文双语界面

???点云处理模块

(1)?扫描数据后，可进行点云噪声处理及修剪

(2)?基于曲率的点云精简功能

(3)?自动生成三角面

??* 对齐及检测模块

(1)?特征拟合功能，如平面，圆，圆柱，球等

(2)?利用特征的坐标变换功能

(3)?平面度、圆柱度、球度检测功能

*?数据输入输出

????数据无需借助第三方软件直接输出stl，dgm，asc格式。

导出结果为ASC，STL，OBJ，OKO等格式数据输出接口广泛,测量结果可与CATIA、Geomagic Studio、Imageware等逆向工程软件自由交换数据
