雷达物位变送器SITRANS LR200

概述

SITRANS LR200 是 2 线制、6 GHz 脉冲雷达物位变送器，可用于对储罐或过程容器中的液体和浆料在高温、高压、湍流和搅动情况下进行连续监控，量程达 20 m。

优势

图形化就地用户界面(LUI) 使得操作简单易懂，使用快速启动向导实现了即插即用的设置
LUI 显示回波图供诊断用
使用 HART 进行通信? 或 PROFIBUS PA
现场智能信号处理改善测量稳定性，自动虚假回波抑制功能消除固定干扰物
通过红外线本安手操器或 SIMATIC PDM 编程

应用

SITRANS LR200 具有独特的设计，可使用本质安全性手操器安全而方便地对仪表进行编程，无需打开仪表盖。它还内置有 4 种语言的字母数字显示屏。

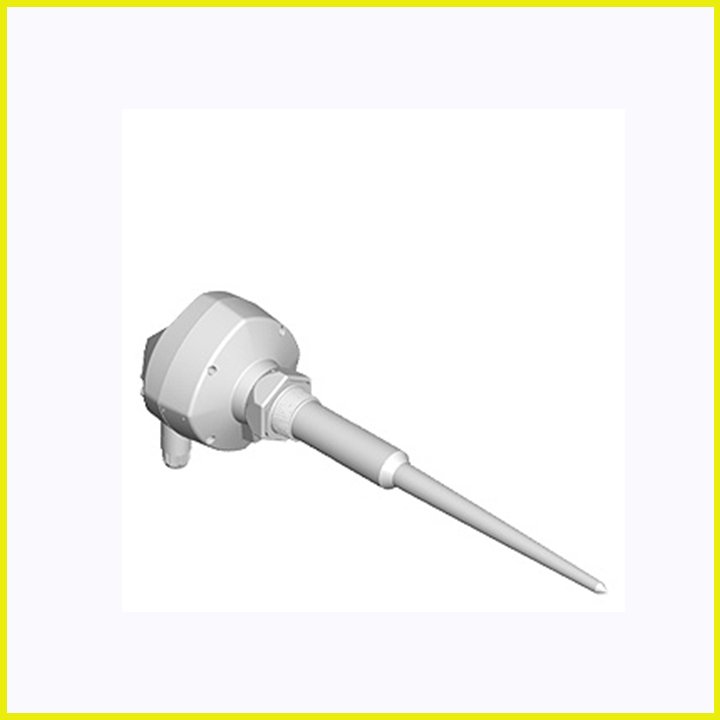

SITRANS LR 200 有一个标准的整体结构的聚丙烯杆式天线，密封性好，耐化学腐蚀性能优异。整体结构天线具有一个一体式被屏蔽层，可消除容器接管的干扰。
调试简单，只需要两个参数即可进行基本操作。安装简单，将电子部件装在旋转头上旋转，使其便于接线或易于观察读数即可。 SITRANS LR200 采用“过程智能”信号处理技术，可保证高可靠性。

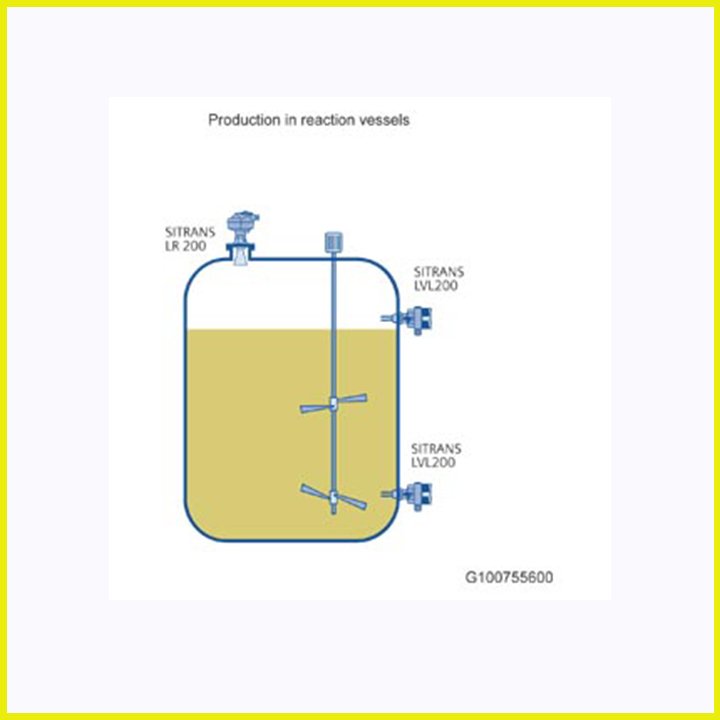

主要应用： 带搅拌器的液体过程容器，蒸汽状液体，高温，沥青，消化罐

技术规范

工作模式

测量原理 雷达液位测量
频率 C 频带，大约 6 GHz
量程 0.3 20 m (1.0 65 ft)

输出

模拟量输出 4 20 mA
准确度 ± 0.02 mA
量程 正比或反比
通信 HART
可选：PROFIBUS PA（3.0 型，B 级）
故障安全型 可编程为高，低或保持（丢失回应）

性能

从天线底部到 600mm 处 40 mm (1.57 inch)
剩余距离 10 mm (0.4 inch) 或量程的 0.1，取大值

额定操作条件

安装条件
位置 室内/室外
环境条件（机壳）
环境温度 -40 80 °C (-40 176 °F)
贮存温度 -40 80 °C (-40 176 °F)
安装类别 I
污染等级 4
介质条件
介电常数 εr εr > 1.6（εr < 3 时，使用静态管）
过程温度和压力 基于不同的过程连接及天线类型；

设计

外壳
材质 铝，聚酯粉末涂层
电缆进线口 2 x M20 x 1.5 或 2 x ?" NPT
防护等级 型号 4X/NEMA 4X，型号 6/NEMA 6、IP67、IP68
重量 < 2.82 kg (6.21 lb)（带聚丙烯杆式天线）
显示（本地） 多段字母，数字液晶显示，带棒图
天线
材质 聚丙烯杆式，全密封结构，选件 PTFE
外形尺寸 标准 100 mm (4 inch) 屏蔽层，用于最大 100 mm (4 inch) 喷嘴，可选 250 mm (10 inch) 长屏蔽层

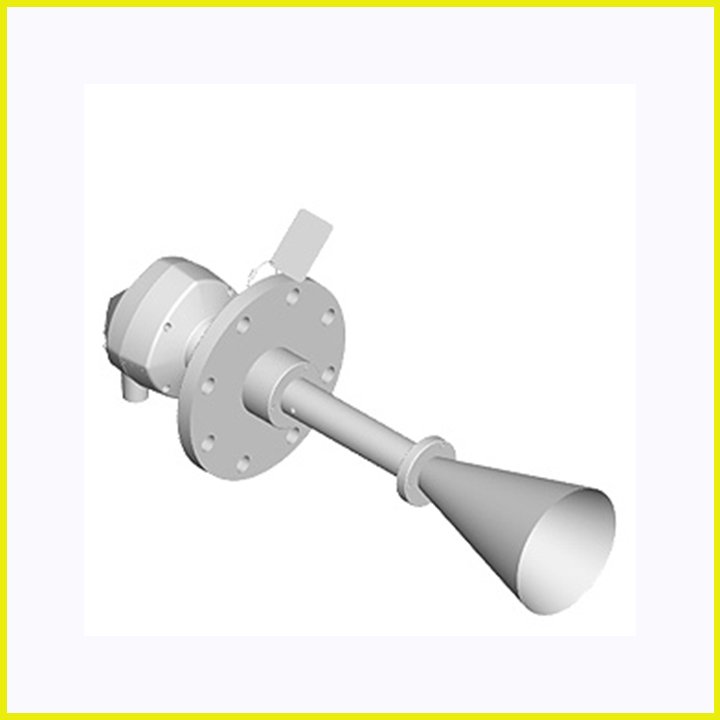

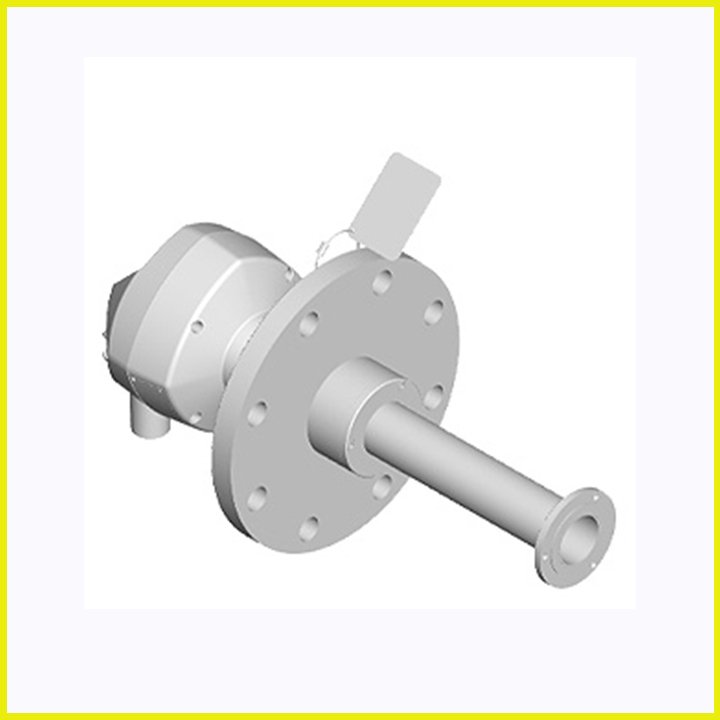

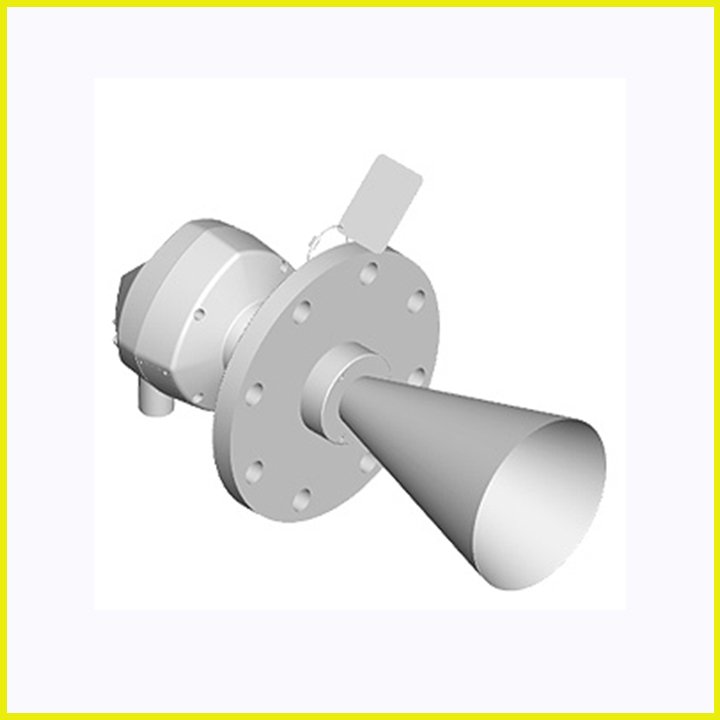

选件：杆和喇叭
对于可选杆式天线和喇叭天线，请参阅SITRANS LR200雷达物位计天线
过程连接
过程连接
1?" NPT [（锥螺纹）, ASME B1.20.1]
R 1?" [(BSPT), EN 10226],
或G 1?" [(BSPP)，EN ISO 228-1]（聚丙烯杆式天线）法兰连接

电源

4 20 mA/HART
一般用途，无感，本安
