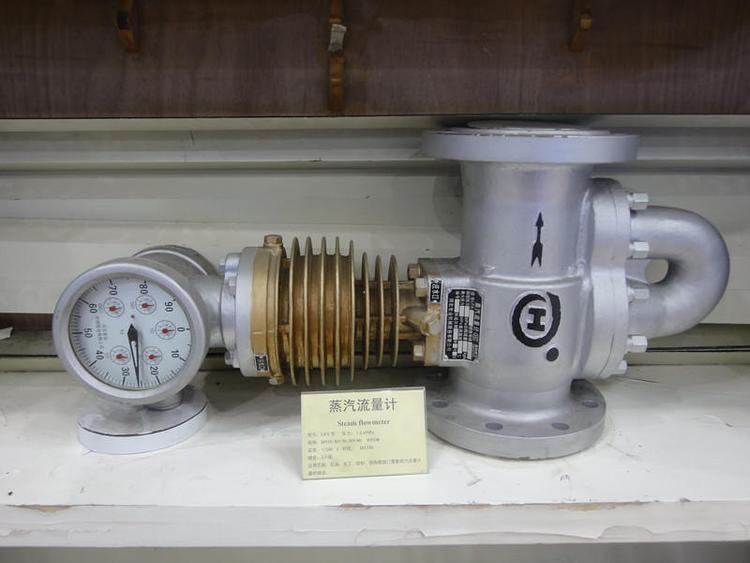

?LFX系列蒸汽流量计，系现场直读指示累积式蒸汽流量测量仪表，并可输出脉冲信号，LFX蒸汽流量计配二次仪表实现远传，LFX蒸汽流量计广泛适用于石油、化工、轻工等部门的蒸汽流量计量。

LFX分流旋翼式蒸汽流量计◆主要参数

?

公称通径：DN25、50、80、100

?

使用压力范围：0.05－1.6MPa

?

高使用温度：240°C

?

精度等级：2.5级

?

补偿方式：手动压力补偿

?

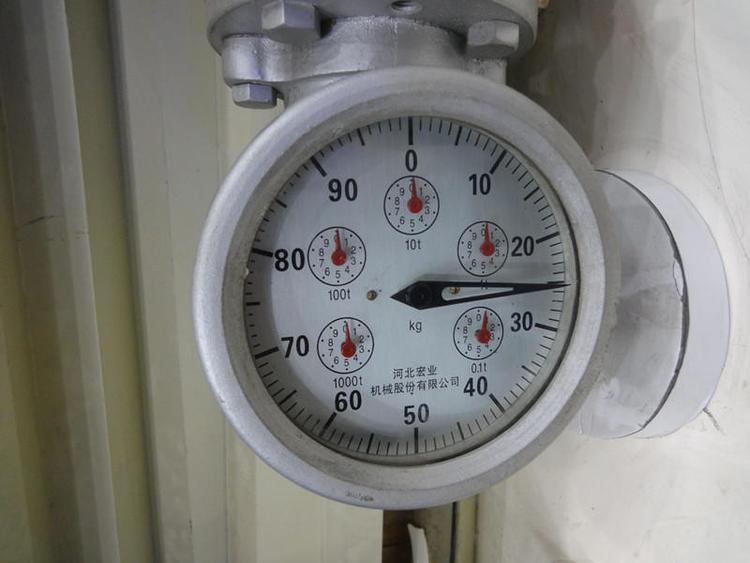

读数方式：现场直读式，也可实现远传

?

LFX分流旋翼式蒸汽流量计◆流量测量范围

?

型号LFX-25 LFX-50 LFX-80 LFX-100

?

流量范围kg/h 30-265 133-2090 265-4175 660-8350

?

LFX蒸汽流量计安装示意图安装尺寸要

?

型号LFX-25 LFX-50 LFX-80 LFX-100

?

安装尺寸220mm 320mm 320mm 320mm

?

<1>LFX蒸汽流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。

?

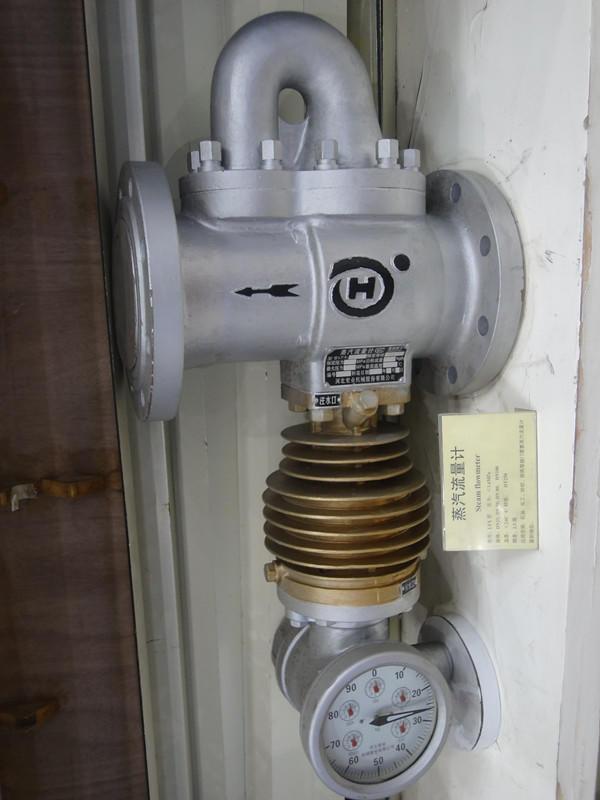

<2>LFX蒸汽流量计必须安装在一段水平直管线上，LFX蒸汽流量计其指示器必须位于管线之下，前后直段管长度不少与示意图标注的要求。另外蒸汽必须按本体壳上箭头指示方向流入。

?

本公司生产的流量仪表，有LFX蒸汽流量计、LU涡街流量计、LNV椭圆齿轮流量计、楔型流量计、内绕流流量计、食品流量计、一体化智能节流式流量计七大类几十种型号。

分流旋翼式蒸汽流量计广泛适用于测量饱和蒸汽，微过热蒸汽，精度2.5级，压力0.03-1.6MPa，温度183-240度，蒸汽流量计只能水平安装，按照流向箭头安装。蒸汽流量计分为1号，2号，3号孔板，需要根据客户现场流量及压力选择。
