启闭机采用螺旋丝杆传动，其结构紧凑合理，启闭重力大，品种全，广泛应用于各类污水、排水工程和水利工程中闸门、堰门等设备的启闭。手轮式启闭机结构简单，使用维护方便，常用于小启闭力的闸门、堰门启闭。 电装式启闭机的工作原理： 此款启闭机是机电一体化全密封式结构，适用于户外工作，采用蜗轮蜗杆传动。内部设有行程限位和扭矩保护装置，行程限位装置则由一组计数齿轮和硬接触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬接触点限位开关工作，自动停止闸门开、关动作。当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反映出闸门所处的开关位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的潮气，确保内部干燥，***各电器原件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪留有间隙，使闸门开启时的瞬间产生锤击作用，达到锤击启动的目的，增大闸门启闭时的予起力。铸铁支座呈封闭式结构，用以承受启闭闸门时的重力或反支力，内装承重轴承，外观精美。既可以现场控制，又可以远程控制。手动、电动自动切换。 电装式启闭机的工作原理： QDA电动头启闭机的电动执行机构运行速度，根据位置变化的给定而变化的，与当前位置较大时，电动执行机构以较快的的速度运行到给定值附近，然后以较慢速度到达给***，这样的话调节***度之高；并避免了对系统闸门阀门的冲击，可消除水锤效应。智能型电动执行机构可以实时显示电动执行机构的的运行情况、当前力距、当前位置等信息。智能型电动执行机构可以自行诊断故障，给出相应的报警信号。智能型电动执行机构应使用非入侵式设计，一般采用红外线进行设定，可以用个人电脑的红外口或者数据线进行设定，智能型电动执行机构采用含总线技术的多重控制方式；适用于启闭水利水电工程中单吊点、双吊点闸门. 电装式启闭机的主要用途： 电动头式启闭机广泛运用于市政、景观、石油、化工、养殖、环保、冶金、印染、造纸厂、水利水电、火力发电厂、电站等行业的进出口闸门、格栅和滤网的开启和关闭，可用于明杆闸门，也可用于暗杆闸门。电动头启闭机具有一定的闭门力，故若不能依靠闸门时，使用螺杆式启闭机尤为合适。 电装式启闭机的用途： QDA电动头启闭机广泛应用于自来水厂、污水处理厂、各类给水工程、水利工程中的闸门、堰门、排泥阀等设备的升降和调节，从而实现闸门的或阀门的开启与关闭。本厂生产的启闭机可实现手动（手板、手盘、手轮、手摇）和电动（手电两用、手电双吊点）两种控制类型。  一、合格证 检验结论：合格  东浩水利检验员：08  & 启闭机安装使用说明 1、安装时机体要与底梁保持平衡，丝杠与闸门垂直，不得倾斜。 2、使用前必须由注油孔注入适量机油，再往丝杆涂抹黄油，便于正常使用，以延长使用寿命。 3、使用时，先手摇启动上下几次，达到规范后方可带电使用。距闸底约5-10cm时，手动关闭。 4、启动力距较大时，应检查是否有闸门卡住现象，不应急于启动，以免造成机器损坏。潮门。可根据用户的需要采用镶铜、不锈钢等方式止水。

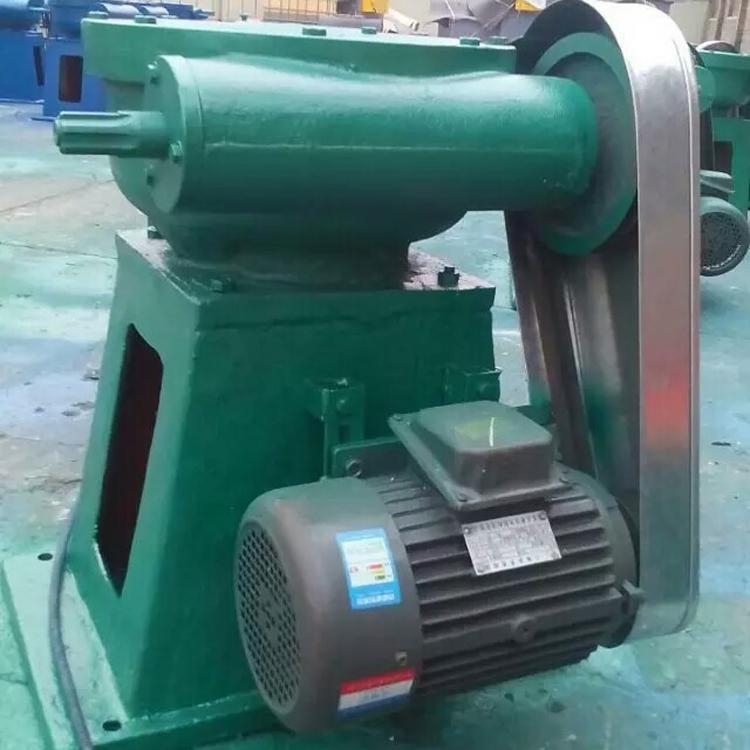

QL型手电两用螺杆式启闭机适用范围：QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可生产双吊点启闭机，该机是一种水利工程***机械，***用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

QDA电装系列启闭机为机电一体化全密封结构，适用于户外工作，采用蜗轮蜗杆传动。 启闭机内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。 电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反应出闸门所处的开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的潮气，确保内部干燥，***各电器元件的工作可靠。 启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪留有间隙，使闸门开启时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。 铸铁支座呈封闭式结构，用以承受启闭闸门时的重力或支反力，内装承重轴承，外观精美。 即可以现场控制又可以远程控制。手动、电动自动切换。

QH弧型门卷扬式启闭机主要用于水利水电工程中启闭弧型闸门的启闭机械,主要用以启闭泄洪闸门,船闸输水廊道闸门为主,在泄洪隧洞中,当启闭机启闭闸门时,水流平顺,震动小,且能***地调节流量。

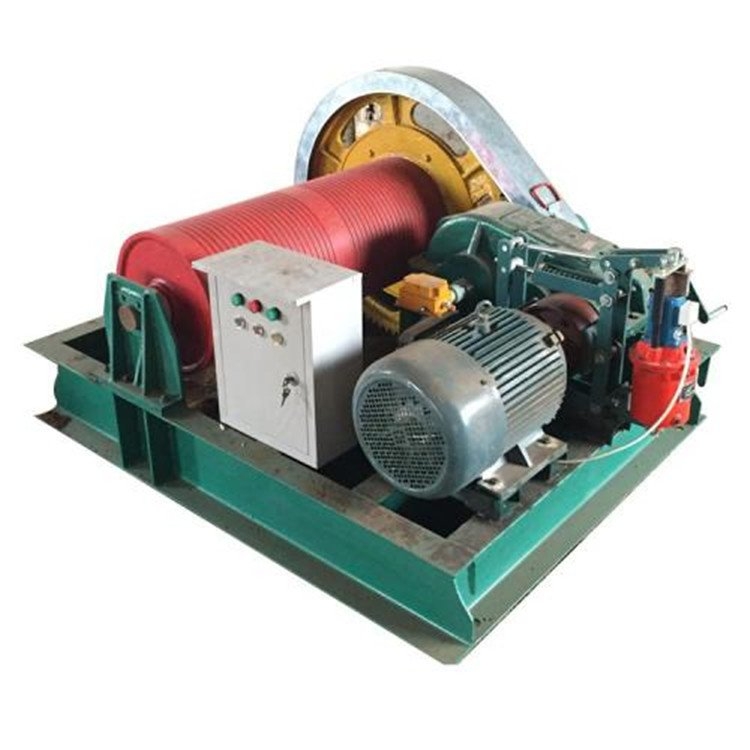

简单来说，卷扬式启闭机由框架，升降机构和电气控制系统组成。升降机构主要由骨架轮组，鼓组，驱动装置（包括成形齿轮副，减速器，制动器，电机等）和安全装置组成。升降机通过骨架轮组的可动皮带轮的升降齿轮与闸门连接，并打开和关闭闸门。其工作原理是电机驱动开式齿轮副和滚筒通过制动轮联轴器和减速器旋转，滚筒上的钢丝绳实现提升齿轮通过骨架轮和平衡骨架轮提升。

        一般来说，单滑轮组不适合卷扬式起重机。作为卷扬式启闭机闸门过程中的单滑轮组，闸门将产生水平位移，导致闸门摇摆。工作中没有双滑轮组。另外，为了避免钢丝绳拉拔引起的动态滑轮组扭转，应采用骨架组的均匀比例，并在固定滑轮上设置平衡滑轮来控制负载限制器。

        卷扬式启闭机的末端用螺栓固定在大齿轮上。为了匹配双滑轮组，启闭机应采用双鼓，可分为单层绕组和多层绕组。为了减小滚筒的长度，通常在电梯中使用双层或多层绕组。传动装置中的齿轮箱，制动器和电动机通常用于通用标准产品中。电动机一般用于三相交流提升电动机，电动机轴制动器通常是关闭的，这样闸门就可以停在任何不同的开口处。提升能力小的启闭机除了电机外，还可以在电机或减速器轴的另一端安装手动机构。开式齿轮副的传动比一般小于6.3。

        安全装置—一般包括负载限制器，行程限制器等。卷扬式启闭机的允许过载值一般不超过额定提升能力的10％。因此，当实际负载达到额定提升重量的110％时，负载限制器应自动切断电动机停止电动机上下行程限制—通常使用行程开关或主控制器。卷扬式启闭机通常有一个高位指示装置。

式启闭机是***用于操作快速闸门的一种启闭设备。快速闸门是用来保护机组或钢管的，平时悬挂在孔口上方，当发电机、水泵或钢管发生事故时，可以快速截断水流，避免事故扩大。快速闸门的关闭时间，应满足对机组和钢管的保护要求，一般要求启闭机能在2min内将快速闸门关闭。同时为防止闸门底缘和底槛因猛烈碰撞而损坏，快速卷扬启闭机应设有限速装置，将闸门接近底槛时的下降速度限制在5m/min以内，但下降过程中的速度并***制要求，只要不对启闭机零部件造成损害即可。L-SD型直连式双吊点螺杆式启闭机（手电两用式），按规格可分为：2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨。

说明：1吨=10KN。千牛（KN）为力学单位。工程设计中常用单位，不能与质量直接换算，根据1kN=100kg X g，所以1吨的质量产生的荷载效应为10kN液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机液压卷扬启闭机 闸门液压启闭机 启闭机类型液压式启闭机
