东莞宏幸智能科技有限公司生产的电磁加热铝合金熔化炉产品介绍

一、设备名称

电磁感应加热铝合金熔化炉

1 类型：坩埚式

2 形状：八角形

3 能源：电磁感应加热

二、设备简介

1构造  电磁炉由五大部件构成：炉子外壳、炉衬、电控系统、 电磁感应线圈、高温线

  2原理  是一种利用电磁感应发热，进行辐射式均匀加热的铝合金熔化炉设备

三、设计要求

1. 容量：500KG

2. 工艺温度： 630℃-680℃

四、炉子结构

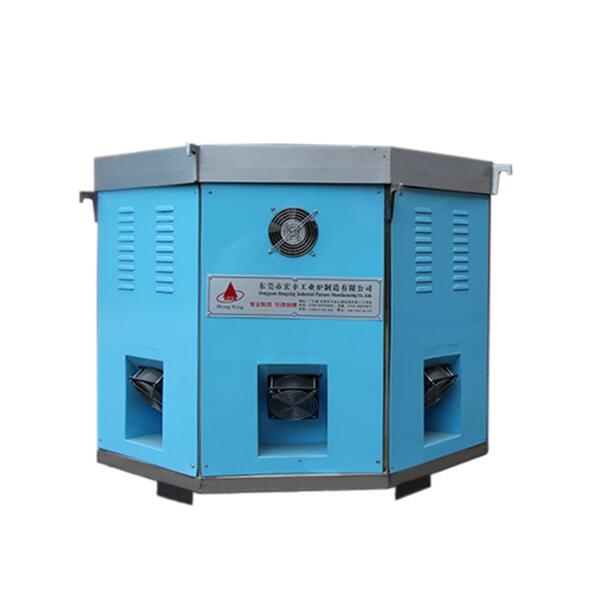

1、炉外构造

1） 炉外体外壳采用6mm钢板制成八角形

2） 坩埚盖板为50mm浇注料一体成形

3） 底板由8mm厚钢板构成

4） 盖板由10mm厚钢板构成

5）  炉保温盖（活动式）：外层6mm,内层为60mm隔热火（炉保温盖为一次冲压成型，手动升降，可360度旋转）

2、炉内衬构造材料

1. 第一层：耐高温保温板 三层（进口摩根品牌）

2. 第二层：保温棉（密度260.）

3. 第三层：特制抗幅射圆桶保温桶

4. 特殊研发的保温材料

3、加热元件：

1. 直径35平方的高温铜线，电磁感应

1. 碳化硅石墨保护套

2.  探温针;不锈钢制热电偶（L形，精度±1℃

五、 控制箱

1控制面板：A 电流表  B 电流控制器（旋钮手动型） C 温控仪表 D 按钮开关

2.采用专门机芯加热

3散热风扇

4. 散热模块

5. 可控硅触发模块。

六、技术要求

1. 整机出现问题，一年内免费维修；坩埚保用6个月

2. 电炉直接连接电就可直接使用，新炉首次使用时需先通电烤坩埚（在特定高温烘烤坩埚的作用：第一阶段低温烘烤坩埚是烤干坩埚的水分，第二阶段的高温烘烤是为了使坩埚表面的釉成在高温情况下改变物理性质，能更好的保护坩埚，提高坩埚的寿命。）

3. 炉子电控系统配备报警系统，当炉子发生异常时，报警系统自动报警，并自动开启安全模式，炉子自动断电停止加热，确保生产安全

七、技术参数

八、安装、调试及运输事宜

1. 供方负责将设备运输到购方工厂，所产生的运输费用由供方承担，供方设备到购方现场后，卸货所产生的吊装费用及摆放到位由购方负责，供方负责对设备的安装及使用进行培训

九、工事条件

1. 电网配线至炉前国标电线（最小35平方）由购方负责安装

2. 到控制箱的一次电源(380V 50HZ附断路器)由购方负责安装

3. 工作电源为380V50HZ

4. 控制箱到炉体的电配线由耐高温金属套管进行配线.(4M以内)供方负责,超出4M由购方负责

5. 备注配电： 购方在靠近安装控制柜处事先装好电源，电源要事先配上空气开关，接入功率要求220A以上。进负荷线要求三相五线，规格为：三相电线使用35mm2的国标铜芯线，零线4mm2,地线6mm2

6. 电箱必须接自来水循环冷却温度。
