RZ-CG系列电涡流传感器
上海容振传感器有限公司
█RZ-CG系列电涡流传感器简介
RZ-CG系列电涡流传感器是一款非接触测量传感器，可以准确测量被测体(必须是金属导体)与探头端面的相对位置，传感器输出的电压信号正比于探头端部与被测导体之间的距离。它既能进行静态（位移）测量又能进行动态（振动）测量。主要用于旋转机械的轴位移、轴振动、轴转速等参数测量，能有效地对设备进行监测和保护。
█传感器组成
电涡流传感器由探头、延伸线缆、前置器三部分组成
|
探头 |
|
|

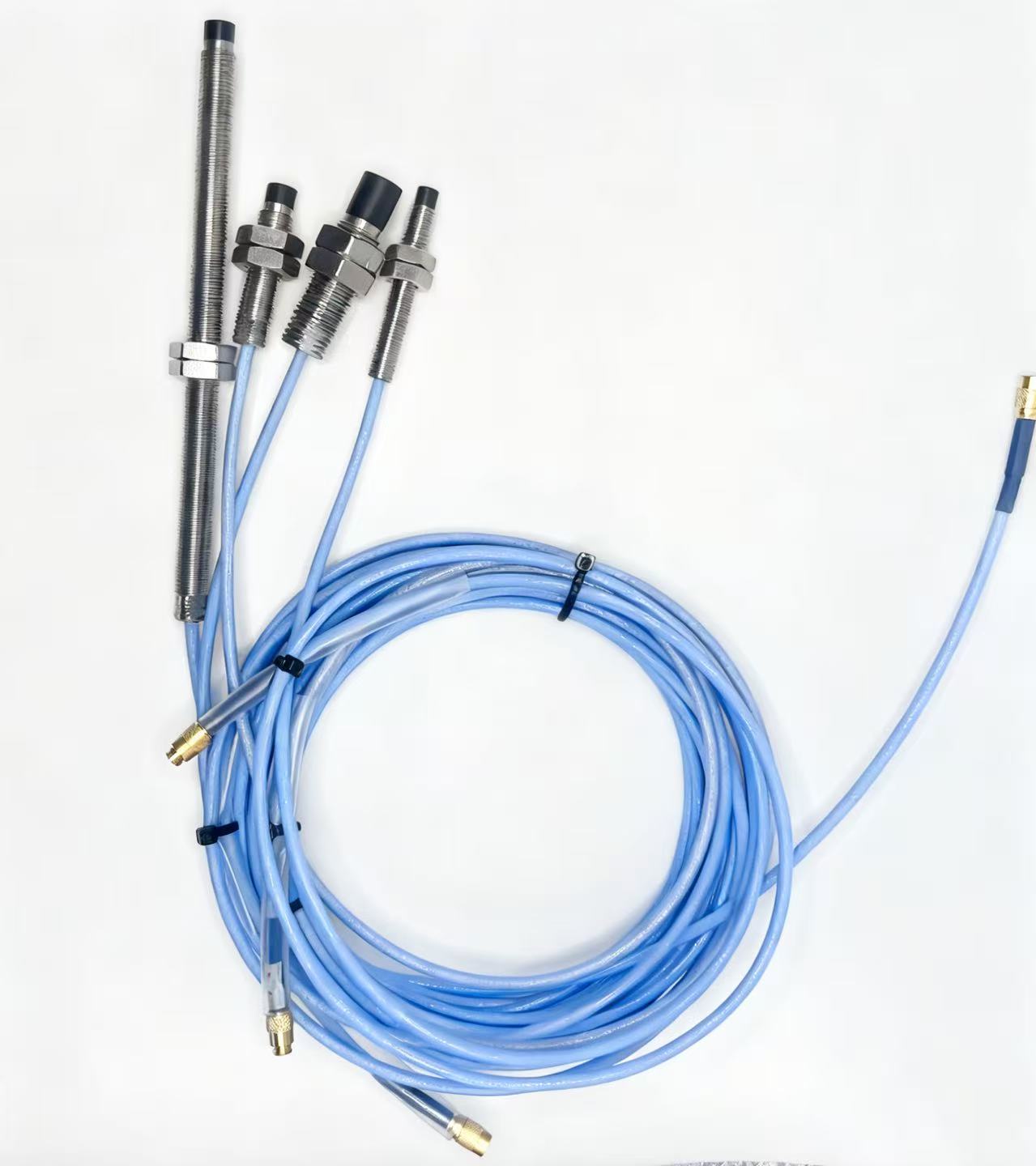

探头由线圈、保护罩、不锈钢壳体、同轴电缆、高频接头等组成、根据不同的测量范围可以选用不同直径规格的探头，例如：Φ5mm、Φ8mm、 Φ11mm、Φ18mm、 Φ25mm。根据不同的安装要求，可以选用不同安装方式，例如：正装、反装、无螺纹；根据安装工况，可以选探头电缆的长度，例如：1m或0.5m的探头电缆长度。 |
|
|
延伸线缆 |
|
|
延伸电缆的两端都装有SMA自锁接头，自锁接头与线缆连接处配有防油热缩套管，用于保护自锁插头和线缆的连接处不受油污介质污染，以提高系统可靠性。延伸电缆长度可以为4m、4.5m、8m、8.5m四种。 注意：要求探头线缆长度+延伸线缆长度=5米 或者 9 米。 |
|
|
前置器 |
|
|
前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路。根据配用探头的直径规格，RZ-CG前置器分为Φ5mm、Φ8mm、 Φ11mm、Φ18mm、 Φ25mm。五种种规格，根据系统电缆总长（探头电缆长度+延伸电缆长度）每种规格又分为5m、9m系统。 |
|
█传感器组成图
█RZ-CG系列电涡流传感器技术指标
█RZ-CG 系列电涡流传感器选型

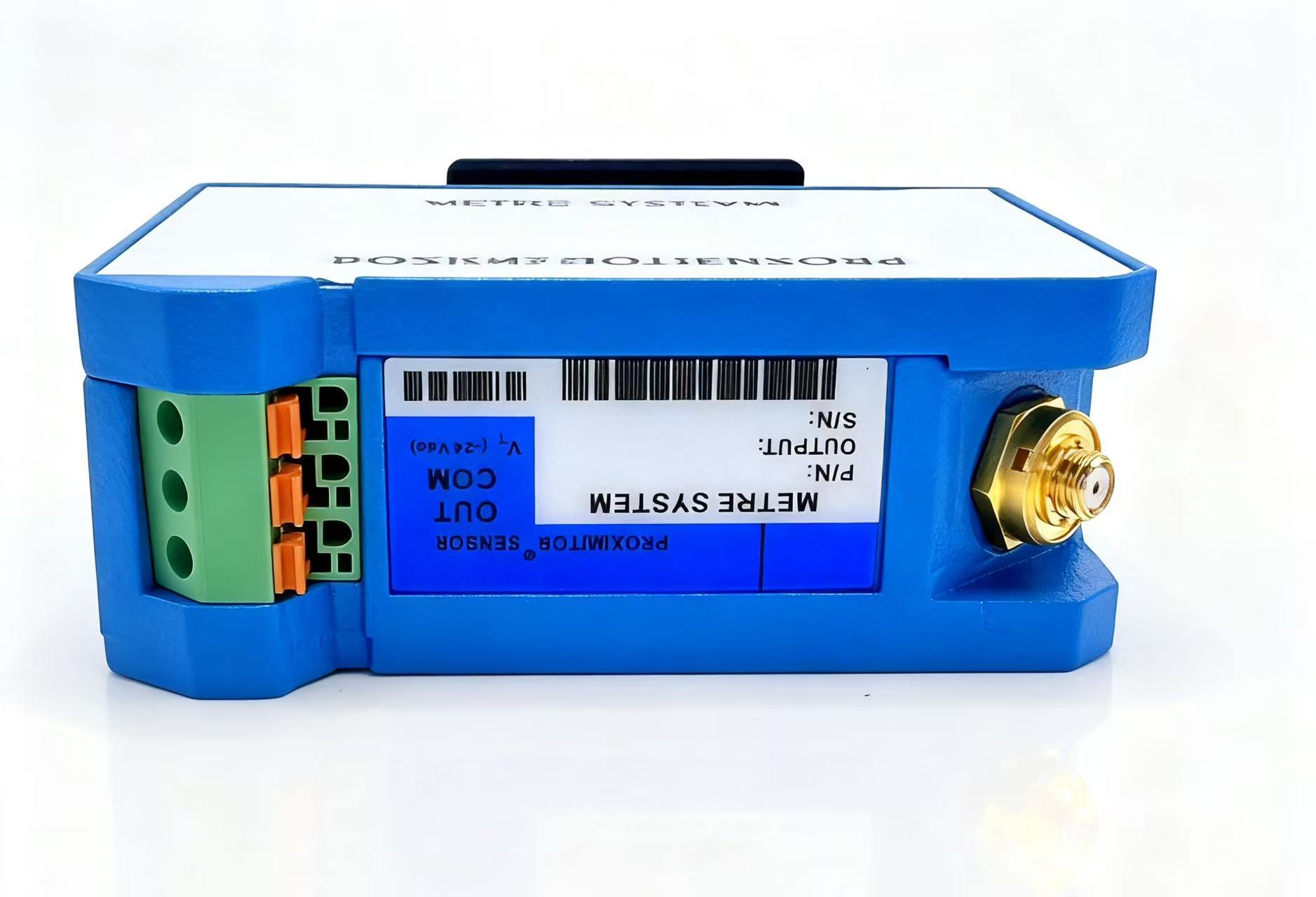

RZ-CG-01 前置器部件
RZ-CG-01-A□□-B□□
A：探头直径 05：Φ5mm
08：Φ8mm
11：Φ11mm
18：Φ18mm
25：Φ25mm
AA：特殊订货
B：系统电缆长度（探头电缆长度+延伸电缆长度）
50：5M
90：9M
BB：特殊订货
RZ-CG-02 延伸电缆选型
RZ-CG-02-MM□□-A□□-B□□
MM：延伸电缆配套的探头直径
05：5mm 探头
08：8mm 探头
11：11mm 探头
18：18mm 探头
25：25mm 探头
BB：特殊订货
A：延伸电缆长度 40：4M
45：4.5M
80：8M
85：8.5M
AA：特殊订货
B：铠装选择 01：无铠装
02：有铠装
RZ-CG-03 探头选型
RZ-CG-03-A□□-B□□-C□□□-D□□□□□-E□□-F□□
A：探头直径 05：5mm
08：8mm
11：11mm
18：18mm
25：25mm
40：40mm
AA：特殊订货
B：无螺纹长度 00：0mm
99：99mm
递增量1mm
C：探头总长度 050：50mm
200：200mm
递增量10mm
D：螺纹规格 08100：M8X1.0
10100：M10X1.0
14150：M14X1.5
30150：M30X1.5
30200：M30X2.0
E：电缆长度 05：0.5M
10：1M
50：5M
90：9M
EE：特殊订货
F：金属铠装 01：无铠装
02：有铠装
正装探头示意图
RZ-CG-03/F 8mm反装探头选型
RZ-CG03/F-A08-B04-C036-D10100-E□□-F□□
A：探头直径 08：8mm
B：无螺纹长度 04：4mm
C：探头总长度 036：36mm
D：螺纹规格 10100：M10X1.0
E：电缆长度 05：0.5M
10：1M
50：5M
90：9M
EE：特殊订货
F：金属铠装 01：无铠装
02：有铠装
8mm反装探头示意图
注：反装六角螺母最大直径12.4mm
█被测体和探头安装注意事项
图1 d代表：测量体为圆盘时，不影响测量的最小靶面直径。
图2 A代表：不影响测量，支架安装面距离探头端部的最小距离。
B代表：不影响测量，支架开槽的最小间距。
图3 C代表：被测体侧方有遮挡金属或有边缘时，不影响测量，探头与侧方遮挡面或与边缘的最小间距。
图4 E代表：双探头平行安装，互不影响测量的最小间距。
图5 F代表：双探头垂直安装测量轴体时，互不影响测量的轴体最小直径。
图6 G代表：双探头垂直安装测量块状体时，互不影响测量的探头最小间距。
单位：mm
|
|
d |
A |
B |
C |
E |
F |
G |
|
5mm探头（Φ5） |
15.2 |
6 |
18 |
8 |
40.6 |
50 |
23 |
|
8mm探头（Φ8） |
22 |
8 |
22 |
10 |
50 |
60 |
26 |
|
11mm探头（Φ11） |
30 |
12 |
32 |
15 |
60 |
75 |
36 |
|
18mm探头（Φ18） |
50 |
18 |
60 |
28 |
90 |
- |
- |
|
25mm探头（Φ25） |
75 |
31 |
92 |
40 |
152 |
- |
- |
