三菱、欧姆龙及台达等日系PLC专用无线通讯数据终端

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

西安达泰电子4系PLC无线传输模块—DTD435M是针对日系PLC的通讯特点而研制开发的，专门 用于工业场合的工业级无线通讯产品.DTD435M能与日系PLC组成无线测控网络，无线可靠传输距离达到3公里以上。DTD435M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

DTD435M日系PLC无线传输模块内嵌RS232/RS485双接口，自适应三菱N：N：协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。DTD435M具有无需编程，不需要二次开发的特点，可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。也可以与组态王、力控、MCGS昆仑通态等主流组态软件通讯，符合三菱编程协议；多台PLC之间进行通讯符合N:N协议和MODBUS协议。

二、产品选型

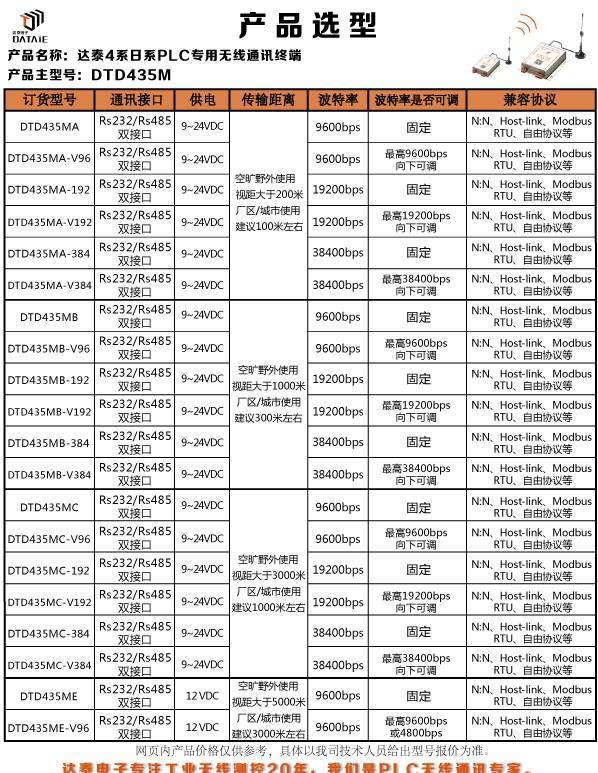

三菱、欧姆龙及台达等日系PLC专用无线通讯数据终端-DTD435M

plc无线通信模块，无线通信模块，远距离无线模块，无线传输设备，无线远程模块，485通讯模块，组态王无线模块，力控无线模块，电脑与plc无线传输，西安达泰电子,工厂无线技改

三、现场应用

1. 应用场景一：中俄然气战略管线工程无线数据采集

用户欲采集然气管道施工设备的数据。将全自动超声波检测到的然气管道除锈机以及全自动焊接中频加热的数据采集到三菱FX3U PLC上，通过无线的方式传输到PC端上位机软件显示，通过数据实时监测来达到智能工地建设。

无线解决方案：

根据现场情况，PLC无线通讯专家决定在施工车发射端的三菱FX3U PLC上安装一块DTD435MC——三菱PLC专用无线通讯终端对全自动超声波检测到的管道除锈机以及全自动焊接中频加热等数据信息进行采集，然后将采集到的数据信号传输到中控室接收端，中控室PC端安装的三菱PLC专用无线通讯终端——DTD435MC，将接收到施工现场的数据在上位机软件上显示。实现了管道建设工序远程实时监控。

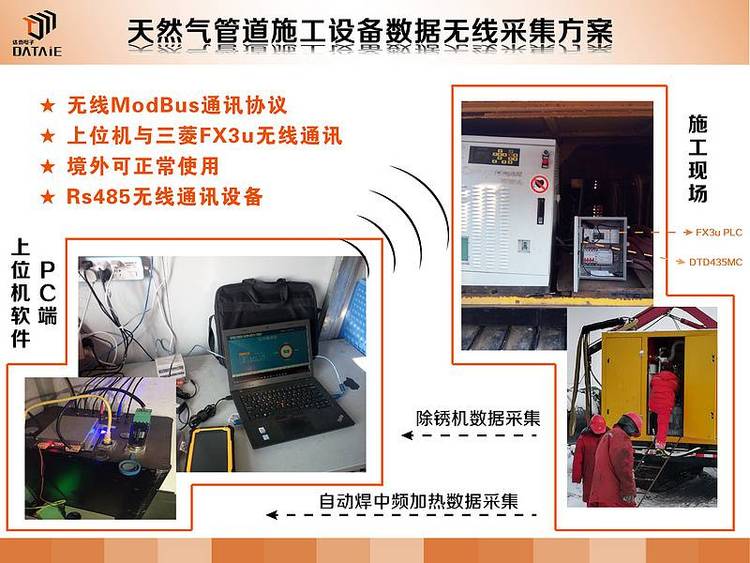

无线通讯方案示意图??

2. 应用场景二：搅拌站送料斗无线通讯系统(远大住工项目简报）

目前搅拌站送料斗与就地控制站通讯采用卷盘电缆的方式。由于搅拌站工作环境潮湿，多尘，这会对现场通讯电缆造成很大的损坏。长此以往信号传输容易出现中断及信号不好等故障，在生产过程中存有很多隐患，同时后期维护更换问题频繁出现。本方案旨在使用无线方式替代原有的卷盘电缆通讯方式，来完成搅拌站送料斗与就地程控站的数据传输工作。从根源上直接解决电缆线磨损、老化等问题。

无线解决方案：

给控制搅拌站送料斗的三菱FX3U PLC上接入一块儿DTD435MC无线通讯终端，再给程控站三菱FX3u PLC上接入一块儿DTD435MC无线通讯终端，对接端口都为Rs485接口（需要一块儿FX3U-485-BD板卡）。安装好天线并供电以后，就可以直接实现无线通讯。改造过程简单搞效，传输效果稳定可靠。本方案已在工业场合稳定运行8年以上。?
无线通讯方案示意图??

3. 应用场景三：江苏台达集团生产车间AGV小车无线加料系统

为进一步增强AGV小车的柔性化送料流程，打通工区生产线工位、调度监控台与 AGV 小车之间的数据互通性，从而提高工厂的物料输送效率。每个生产工位配备有一 个带按钮的控制盒，工人通过控制盒上的按钮对调度监控台发送缺料信号，调度监控 台收到缺料信号后，通过对AGV小车状态的监控功能选择可被调度的 AGV 小车并通过 PLC 程序选择出完成该次送料任务的 AGV 小车，然后发送加料指令。AGV 小车在收到指令后做出相应的PLC程序指令，并将接收到的加料、路线、物料等信息在 AGV 小车的台达触摸屏界面上显示。

无线解决方案：

选用厂区传输距离1公里的DTD435MC台达plc用无线通讯模块更为稳妥。在参与控制的每个点位上安装一块儿 DTD435MC 就可以直接实 现 AGV 小车、调度监控台和每个工区工位上报缺料信号，调度监控台调度AGV小车去指定工位加料的功能。
无线通讯方案示意图??

4. 应用场景五：汇川PLC无线Modbus通信方案

本方案用于解决多台汇川PLC之间基于MODBUS通讯协议下的无线通信实现方法。方案中采用达泰电子日系PLC专用无线通讯终端——DTD435M，作为实现无线通讯的硬件设备。通过西安达泰电子DTD435MC方便实现无线MODBUS网络，无需更改网络参数直接替换有线连接。

无线通讯方案示意图??
