S7-200SMART PLC与I/O模块之间无线PROFINET通信方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

在实际系统中，一个车间内PLC与多个I/O信号点需要建立通讯，从而提高工作效率，通常距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。
本方案以西门子S7-200SMART PLC为例，从站采集I/O信号，采用Profinet通讯协议实现无线通讯。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

一、方案概述

本方案中，用户，无需更改网络参数和原有程序，也不必了解Profinet协议细节，通过西安达泰电子欧美系PLC无线通讯终端-- DTD418MB，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线Profinet网络。

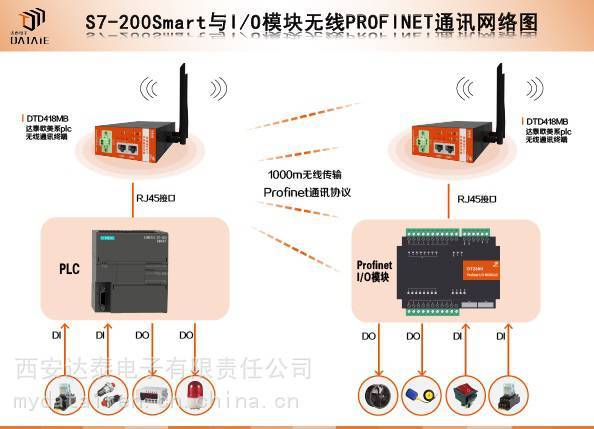

无线网络图

二、测试设备与参数

西门子PLC型号：S7-200Smart × 1台
Profinet I/O模块：DT200H × 1台
达泰欧美系PLC无线通讯终端——DTD418MB × 2块
主从关系：1主1从
通讯接口：RJ45接口
通讯协议：Profinet协议
供电：12-24VDC

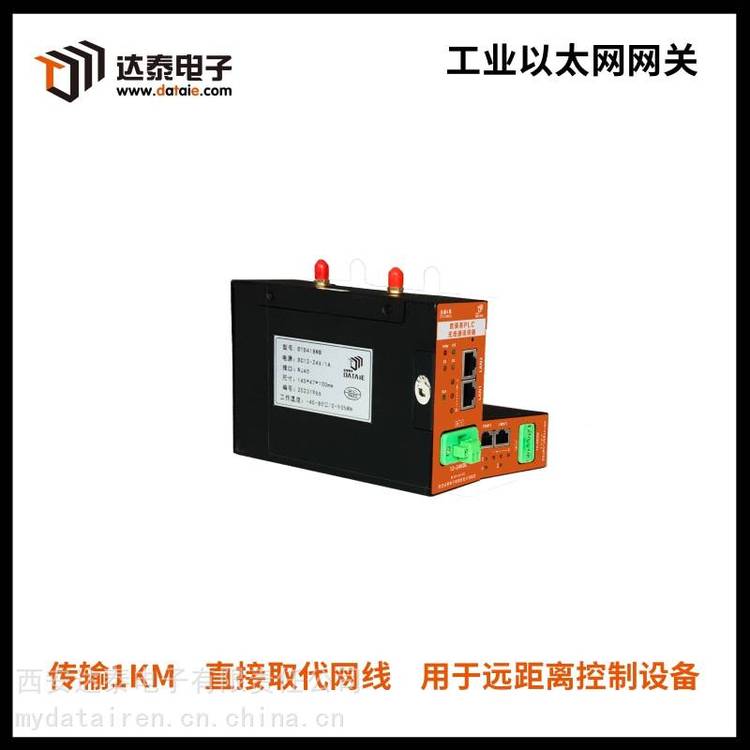

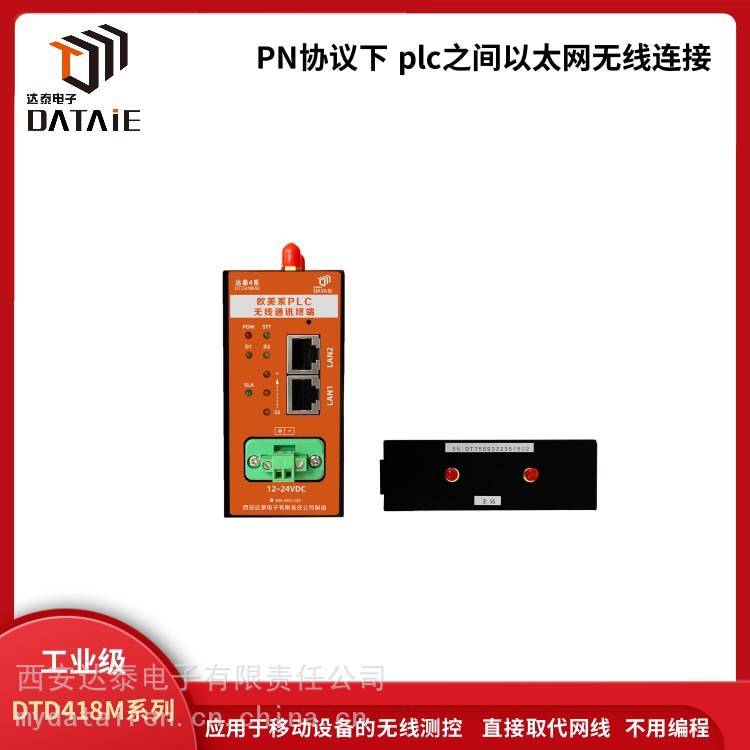

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

主 要 特 征:

可以直接代替有线以太网线，实现无线组网；

支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

全数字无线加密传输方式，不插卡无运行费用；

无需更改程序，即插即用，自适应接口协议；

二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

1. PLC与DTD418MB接线

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入S7-200SMART的RJ45接口。

2. IO模块与DTD418MB接线

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入DT200H I/O模块的RJ45接口。

五、I/O模块的简单配置

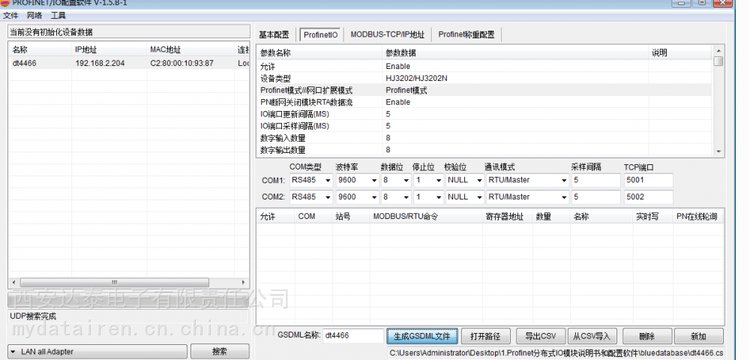

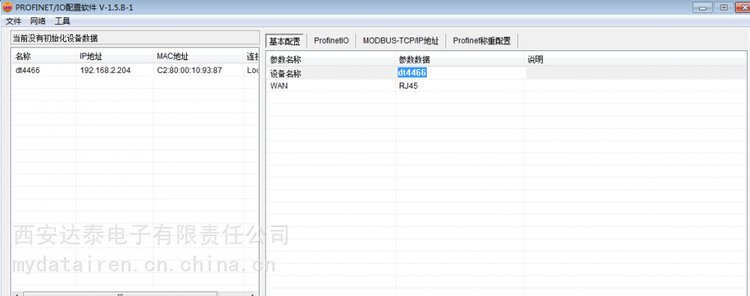

1.首先打开“PROFINET-IO-配置软件 V-1.5.B-1”软件 修改名称和IP地址

2.生成GSDML文件

六、PLC简单配置

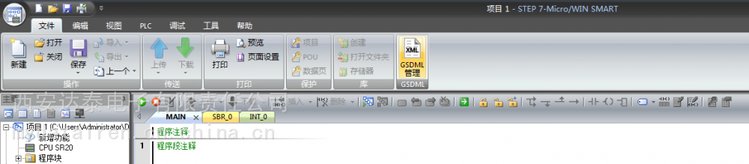

1. 打开STEP软件

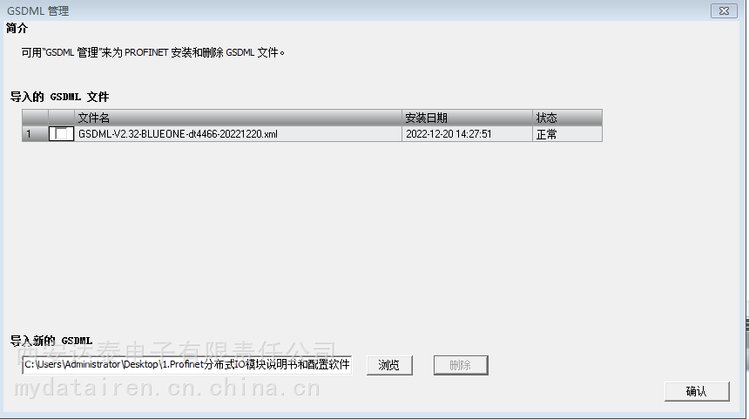

2. GSDML管理

设备名：改成dt4466 IP地址可以用户选定

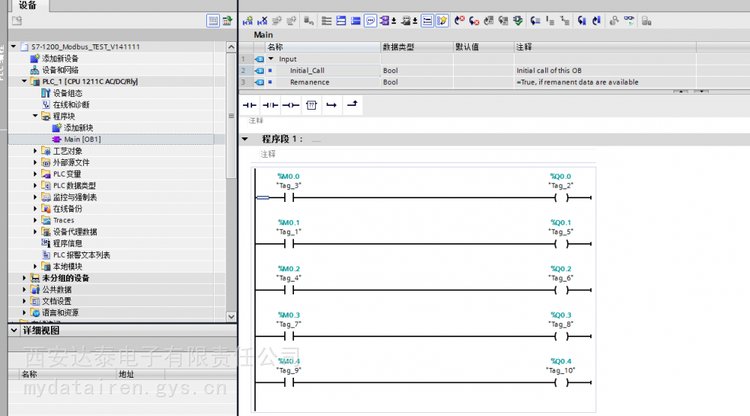

3. PLC程序编写

七、测试方法

1. 用PLC的I点控制I/O模块对应的输出。
2. 给I/O模块的输入信号，控制对应PLC的Q点输出。
