MCGS触摸屏与S7-200Smart之间 S7协议无线以太网通信方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

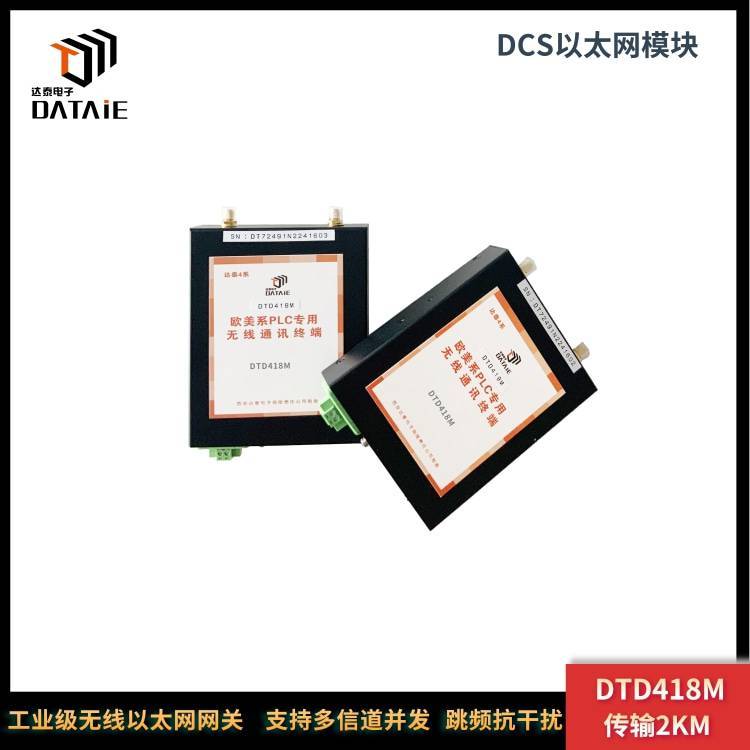

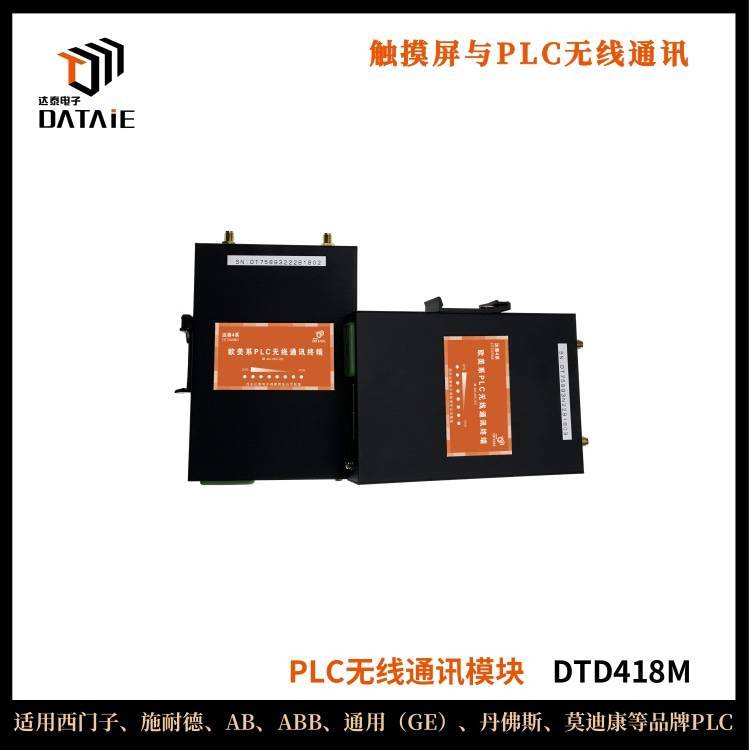

? ? ? ?在实际系统中，同一个车间里分布多台PLC，用触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。本方案以MCGS触摸屏和2台西门子S7-200SMART为例，介绍触摸屏与多台 PLC的无线S7协议通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

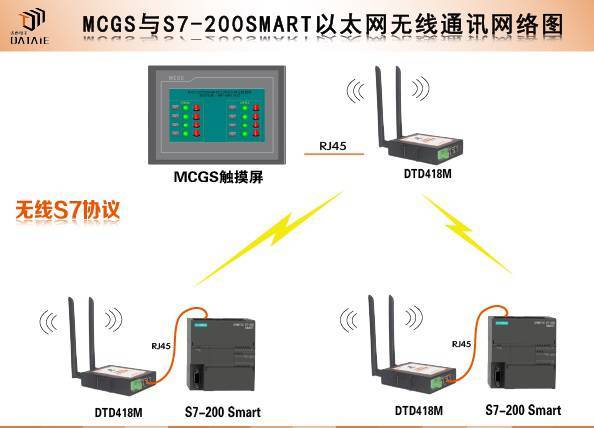

无线网络图?

一、接线方式

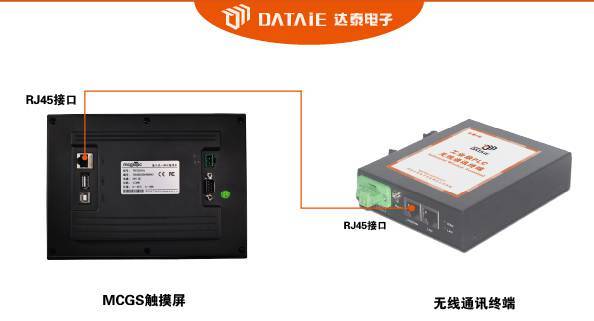

1.触摸屏与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入MCGS触摸屏的RJ45接口。

2.PLC与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口

二、触摸屏配置

1.文件-新建工程

2.设备窗口-设备工具箱-通用TCP/IP设备-SMART200以太网

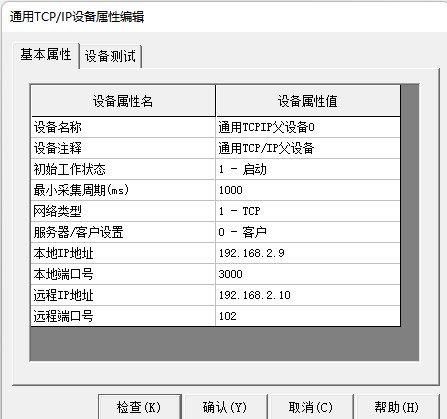

3.设置IP地址

4.每台设备的变量的添加

5.画面制作

三、PLC简单配置

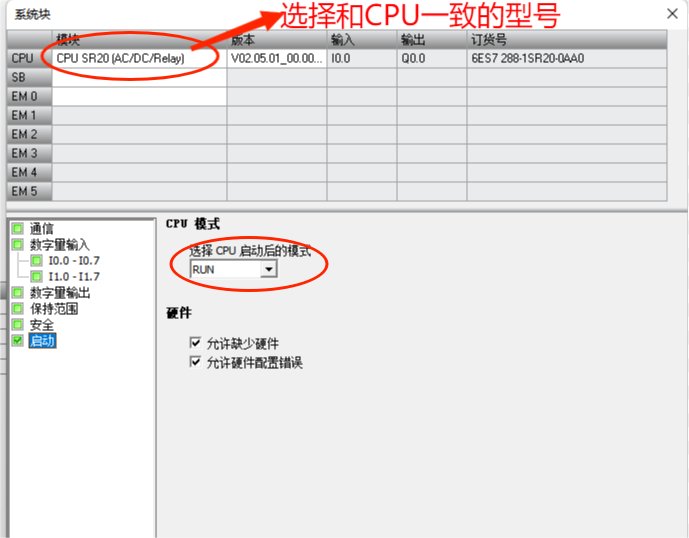

1. 新建工程，并如下图所示

2. 简单程序的编写

用M点驱动响应的Q点输出

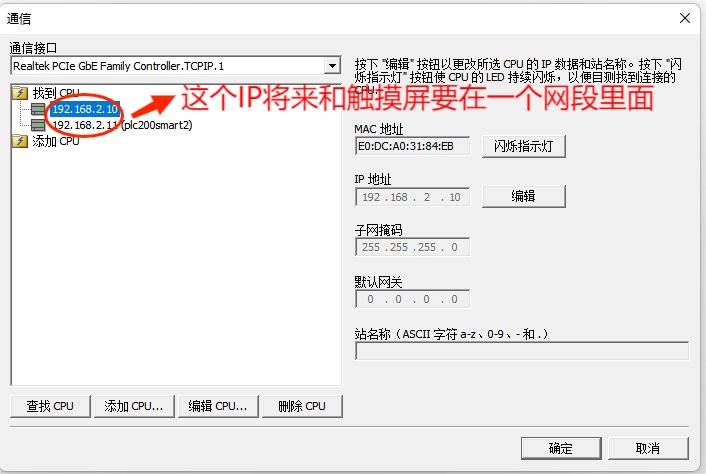

3.点击下载-全部-查找CPU

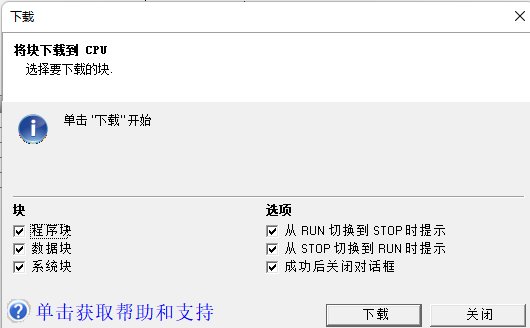

4.点击下载

2台PLC的IP分别设置192.168.2.10和192.168.2.11。将程序下载到PLC

四、无线通讯测试

1、用触摸屏的M点按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出

2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号
