原料场煤堆喷雾降尘无线控制方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

1. 达泰4系工业级多点集群组网无线开关量测控终端-DTD433H

无线开关量测控终端——DTD433H在本方案中提供了2路开关量输出（DO）信道，符合MODBUS RTU协议，无线可靠传输距离达3公里。DTD433H产品适合于点对多点而且分散不便于挖沟布线等应用场合。一台主机可与256个从机配套使用。所有从机的地址都是独立的，不会存在从机间互相甘扰的情况。
DTD433H需要与DTD433M/DTD434M/DTD435M一同使用，作为从站采集传感器、PLC、DCS、智能仪表等设备的数据，与主站PC、PLC、组态软件、触摸屏、人机界面等组成无线自组网通讯。使用过程中无需更改程序，只需简单接线即可使用。

无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

2. DTD433H产品选型

二、项目背景

在燃煤发电厂、港口、铁路、货场、煤矿、矿山、化工厂、钢铁厂等露天煤场、煤堆、料场、废渣场等堆场空气中的煤灰、粉尘等扬尘，它不仅污染环境，对原料本身也是一种损耗，同时会加快设备的磨损。故对于发电厂、钢厂等原料场堆需进行喷雾降尘作业，定期喷水降尘，还可对进出车辆及装卸的车辆进行前期喷淋以减少因装卸而产生的煤尘，很大限度地降低了煤粉尘对周围空气环境质量的影响。

三、现场应用

1. 需求

扬州秦富某钢铁厂原料场共有6个料条，每个料条的长度约为900米左右，料条的两侧均布置了喷洒水喷头，每间隔40米布置一个喷洒水喷头，即约每个料条两侧各布置23个喷淋喷头，共46个。

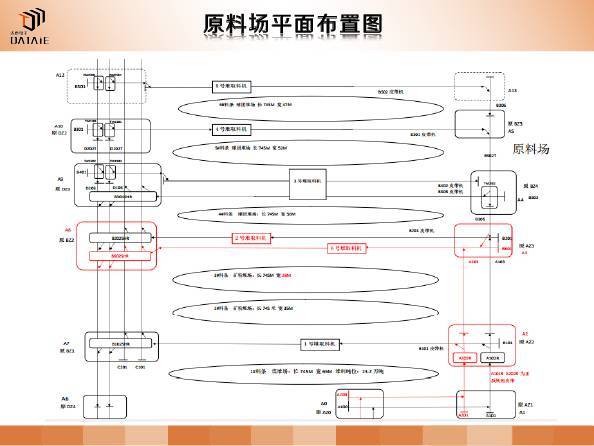

料场布置如下图所示?

目前每个喷洒喷头的开闭由安装其管路的电磁阀控制，而每个电磁阀由电气室内相应PLC控制柜内的接触器控制。考虑到现场的喷洒水喷头分散于各料条的边侧，且每个控制电磁阀与相应的电气柜间隔距离远，布线不方便， 高，施工时间长会影响到工厂的正常生产，因此拟采用无线方式来完成该需求。

无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

2. 解决方案

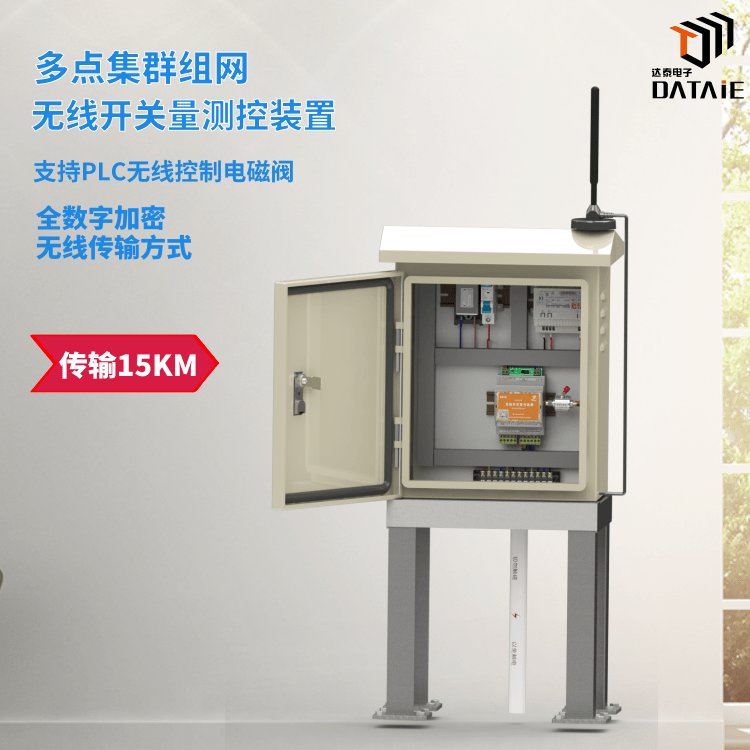

根据现场情况，技术人员决定采用1主46从的方式来无线控制每个料条上煤堆的喷雾降尘的工作。发射端DTD434MCY，机箱内包含1个smart200PLC控制2个料条，将PLC下发到接触器的开关量信号无线传输到接收端(喷洒水喷头端)，每个喷洒水喷头端分别安装一块DTD433HCY小箱子(注：这里选择箱体是因为煤堆粉尘大，且在喷头下需要防水防尘的考虑)来控制箱体内电磁阀的开关，完成PLC无线控制喷洒水喷头给煤堆降尘的工作。
无线通讯方案示意图?

四、无线方案的

1.?节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2.?安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3.?数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4.?无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5.?售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

无线IO，无线数字量采集器，无线开关量发射器，无线控制继电器，工业无线通信模块,西安达泰电子,工厂无线技改

五、

湖南博云东方粉末冶金有限公司，5个工位信号呼叫和PLC无线通讯，200m
中国汽车工业工程有限公司，PLC无线唤醒AGV小车，50m
苏州贸贝特自动化科技有限公司，现场设备报警信号采集到plc，1KM
深圳 建筑科技有限公司，建筑工地分散的开关量无线采集到PLC，500m
安徽依诺玛智能科技有限公司，PC与PLC之间，200m
澳大利亚电厂，空气预热器漏风间隙控制系统的改造，3KM
宁波金田铜业，熔铸车间无线控制行车加料，500米
西安盛鹏石油科技有限公司，石油钻井用，200M
鄂尔多斯苏格里气田生产指挥中心,15个温控器和上位机软件无线通讯,300米
江西源丰有色金属有限公司，西门子200与触摸屏之间，400M
山西省长治钢厂，主站300PLC和6个移动车子无线，150M
山东重联电动车辆制造有限公司,S7-1200之间无线通讯
吉林碳素厂，行车与地面PLC之间无线通讯
吐鲁番中企铜业有限公司，4个雷达液位计与PLC模拟量无线传输，2公里
江西铜业集团，山上水池液位监测，3公里
江西离子型稀土工程技术研究有限公司
启东通润润滑液压设备有限公司
北京北起新创起重设备有限公司
江苏精诚医药有限公司
湖北益泰药业股份有限公司，智能仪表与触摸屏之间的无线通讯
河北西斯派尔机械配件有限公司，叉车PLC无线控制
郴州远大工业住宅集团，搅拌站送料斗无线通讯系统，200M
持续更新
