组态王软件与S7-1200无线MODBUS通信方案

特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

本方案是组态软件与西门子 S7-1200进行无线 MODBUS 通信的实现方法。此方案可以作为西门子 S7-1200与组态软件的无线 MODBUS 通信实例。在本方案中采用了西门子PLC 无线通讯终端——DTD434MC，作为实现无线通讯的硬件设备。

一、方案概述

组态王配置为标准 MODBUS 主站，西门子 PLC 使用 MODBUS 库文件配置为 MODBUS 从站，使用简单方便，不必深入理解 MODBUS 协议细节，即可完成通信。在本方案的基础上可以进一步对实际应用进行扩展。

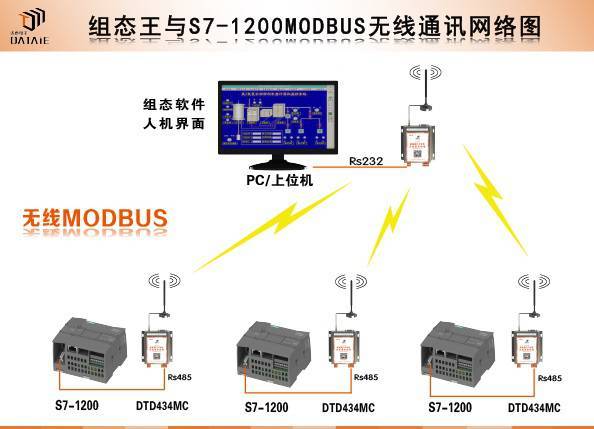

无线系统构成示意图?

通过西安达泰电子 DTD434MC 方便实现无线 MODBUS 网络，无需更改网络参数直接替换有线连接。

二、测试设备

1. 主站设备：组态王 6.55
2. 从站设备：西门子S7-1200 PLC*1台
3. 达泰电子欧美系PLC 无线通讯终端——DTD434MC *2块
4. 主从关系：1主1从

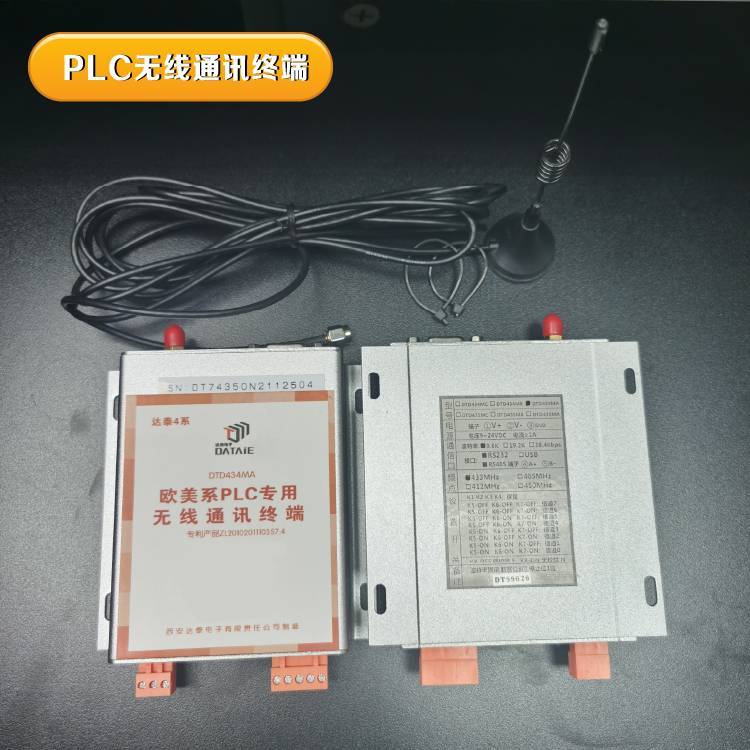

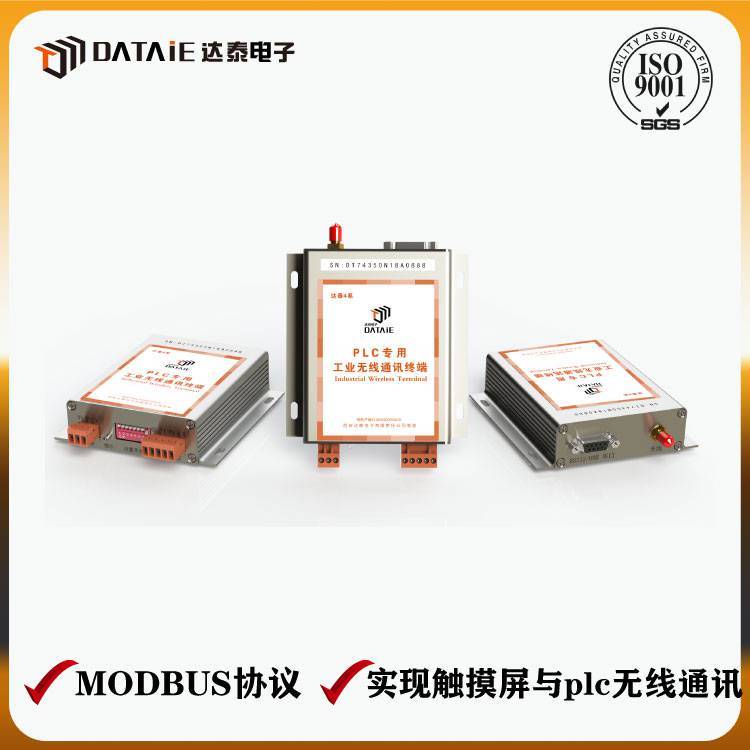

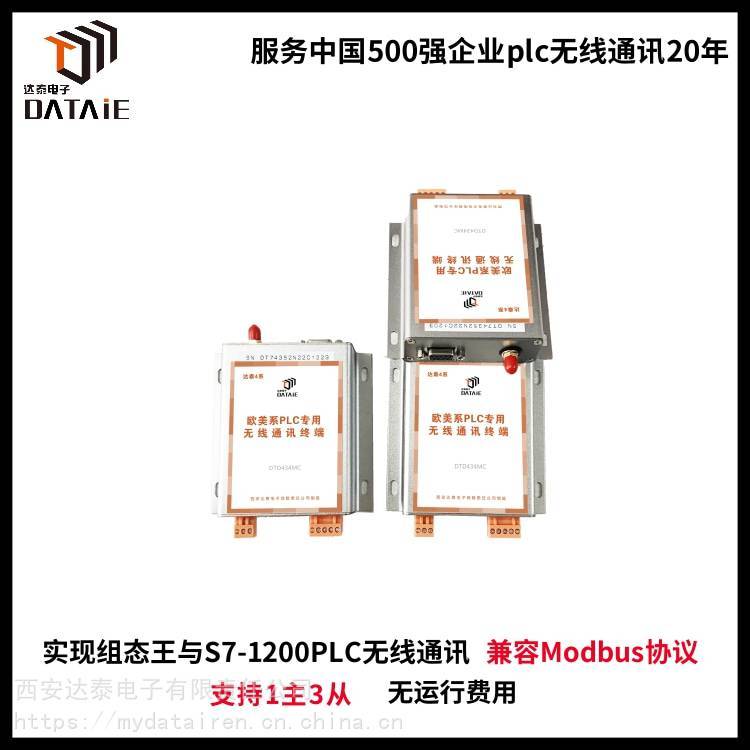

三、达泰欧美系PLC无线通讯终端--DTD434M

西安达泰电子4系西门子PLC无线通信模块—DTD434M是针对欧美系PLC的通讯特点而研制开发的， 用于工业场合的工业级无线通讯产品.西门子PLC无线通信模块内嵌RS232/RS485双接口，完全兼容并自适应西门子PPI协议、莫迪康标准MODBUS协议等。西门子PLC无线通信模块具有无需编程，不需要二次开发的特点，因此西门子PLC无线通信模块可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。
西门子PLC无线通信模块能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络，实现西门子无线PPI协议、无线MODBUS协议的组态，为工业测控领域提供了中短距离无线通讯的可靠简单高校的解决方案。大大缩短工程项目时间，解决有线方案施工繁琐、设备后期维护 高等难题，并且由达泰电子生产的西门子PLC无线通信模块在后期也不会产生运行费用。

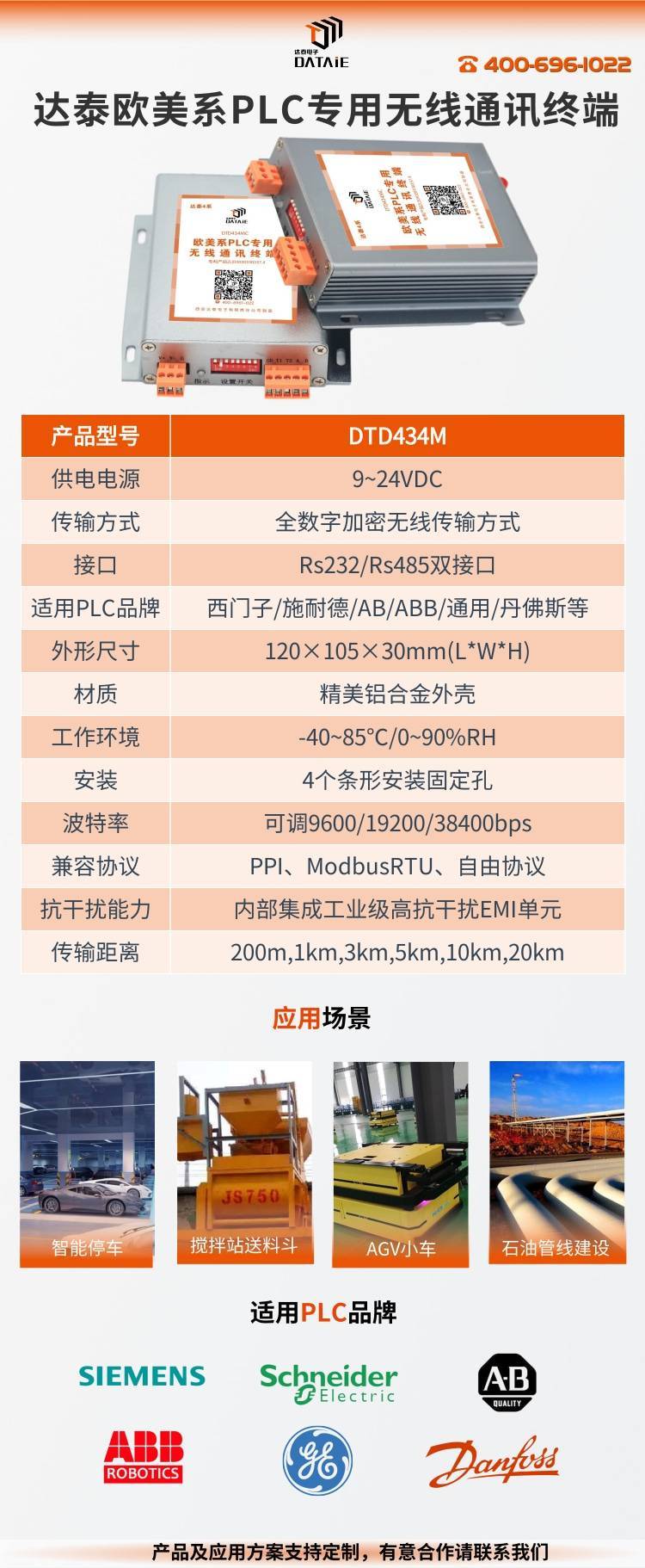

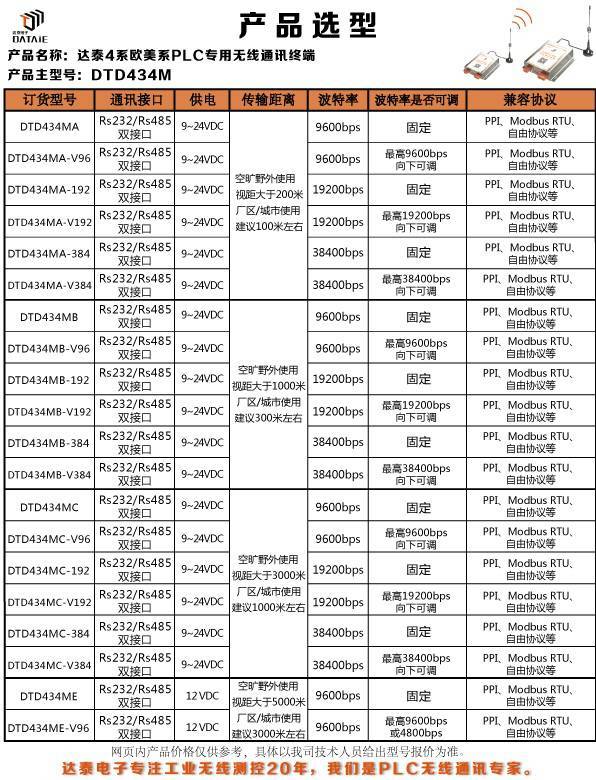

四、产品选型

西门子、施耐德及ABB等欧美系PLC 无线通讯终端-DTD434M

五、接线方式

1. PC端与达泰无线设备的接线

PC端直接使用DTD435M的RS232口与PC串口连接。

2. PLC与达泰无线设备的接线

（1）DTD434MC的Rs485-A端口接入西门子S7-1200 PLC自带的A 端口
（2）DTD434MC的Rs485-B端口接入西门子S7-1200 PLC自带的B-端口

六、组态王实现MODBUS主站

打开组态王工程管理器，菜单栏点击搜索，弹出新建工程向导对话框，点击所要用的工程，如S7-1200与组态王，点击下一步完成。新建工程被添加到工程管理中。

七、S7-1200实现MODBUS从站

1.创建设备

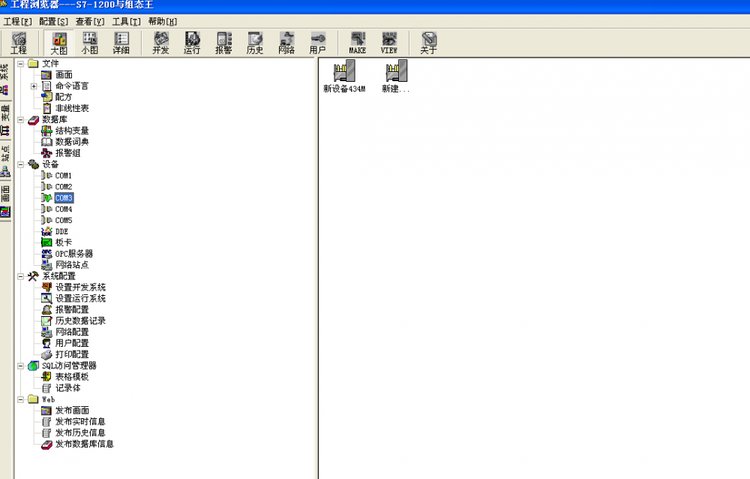

双击工程管理器中新建的工程，进入工程浏览器界面，选择工程浏览器中的设备→ COM1→新建…进入设备配置向导，选择 PLC→莫迪康→ModbusRTU→COM如下图所示；

点击下一步，给设备命名，如DTD434，继续点击下一步，选择计算机串口 我的电脑右击→属性→硬件→设备管理器→端口 ，如下图所示；

如本机串口使用 COM3，继续下一步选择 DTD434从站站号，如 2#，继续下一步，创建设备完成，设备区显示新建的 DTD434 设备；

2.运行工程
双击工程管理器中新建的工程，进入工程浏览器界面，选择工程浏览器中的设备→ COM1→新建…进入设备配置向导，选择 PLC→莫迪康→ModbusRTU→COM如下图所示；

八、通讯测试

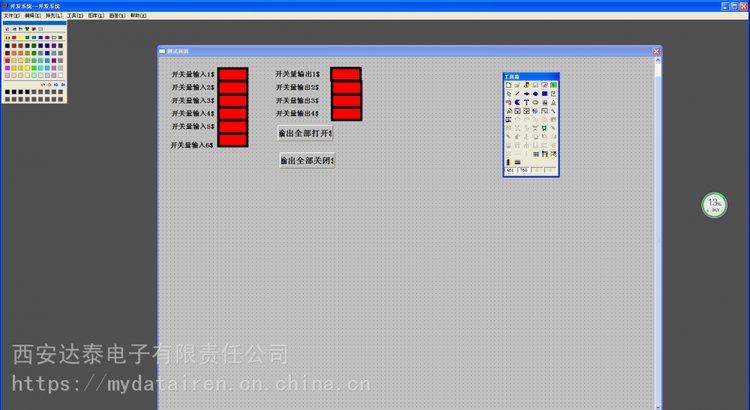

每打开一路开关量，与之相对应的S7-1200上的DO指示绿灯亮起，每关闭一路开关量，与之相对应的S7-1200上的DO指示绿灯熄灭，则通讯正常。变量与画面进行变量映射，组态软件与西门子S7-1200有线通讯建立完成。

完整版方案请联系我司技术人员
