MCGS触摸屏与FX5U之间无线通讯方案

特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

在工厂里，触摸屏往往位于程控室内，作为控制多个不同位置PLC的主站设备。因为触摸屏和plc所处位置距离较为分散，重新铺设电缆线工期长， 高，故采用无线方式解决触摸屏与PLC之间的通讯问题。

一、方案概述

本方案是MCGS触摸屏与三菱FX5U PLC基于MODBUS协议下的无线通信实现方法。此方案中威纶通触摸屏作为主站，三菱FX5U PLC作为从站，并采用西安达泰电子日系PLC 无线通讯终端——DTD435MC，作为实现无线通讯的硬件设备。

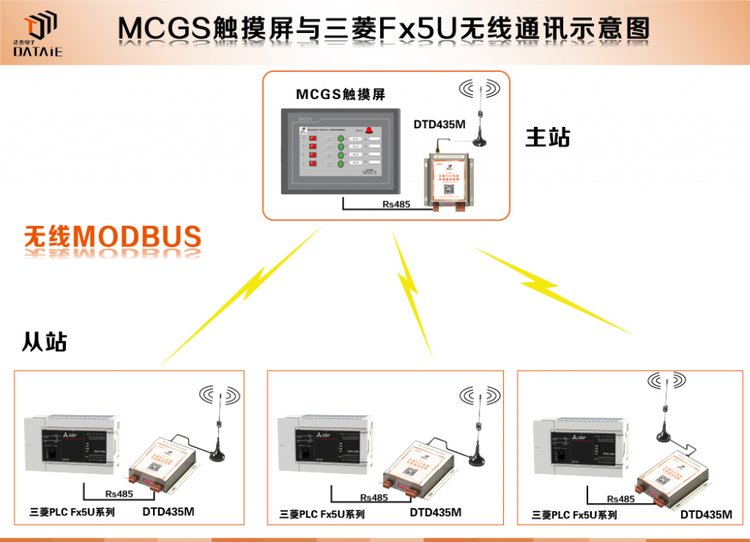

无线系统构成示意图?

通过西安达泰电子 DTD435MC方便实现无线网络，无需更改网络参数直接替换有线连接。

二、测试设备与参数

1. 三菱PLC型号：FX5U *1台
2. 触摸屏型号：昆仑通态TPC7062TD *1台
3. 达泰电子日系PLC 无线通讯终端——DTD435MC *2块
4. 主从关系：1主1从
5. 通讯接口：Rs485接口（两线制）
6. 通讯参数：9600，8，N，1
7. 供电：9-24VDC
8. 传输距离：100米，500米，1KM，3KM，20KM

三、达泰日系PLC无线通讯终端--DTD435M

西安达泰电子4系PLC无线传输模块—DTD435M是针对日系PLC的通讯特点而研制开发的， 用于工业场合的工业级无线通讯产品.DTD435M能与日系PLC组成无线测控网络，无线可靠传输距离达到3公里以上。DTD435M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。
DTD435M日系PLC无线传输模块内嵌RS232/RS485双接口，自适应三菱N：N：协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。DTD435M具有无需编程，不需要二次开发的特点，可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。也可以与组态王、力控、MCGS昆仑通态等主流组态软件通讯，符合三菱编程协议；多台PLC之间进行通讯符合N:N协议和MODBUS协议。

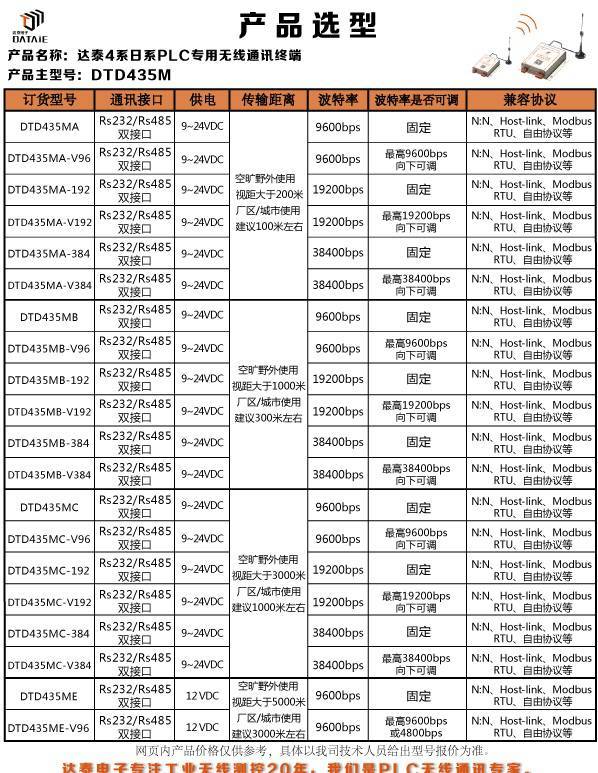

四、产品选型

三菱、欧姆龙及台达等日系PLC 无线通讯数据终端-DTD435M

五、接线方式

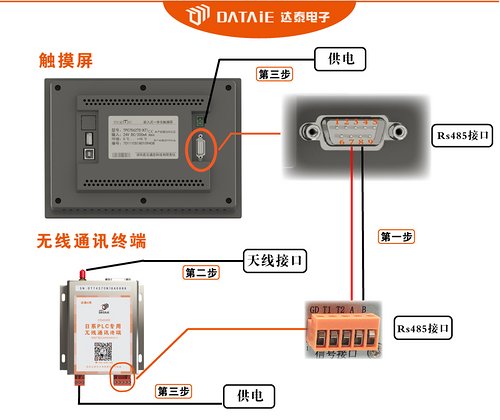

1. 触摸屏与达泰无线设备的接线

（1）：?用一根红色导线将触摸屏Rs485端口的7脚与DTD435MC的A端口相连；
?????????????用一根红色导线将触摸屏Rs485端口的7脚与DTD435MC的A端口相连
（2）：?给无线通讯终端接入天线
（3）：?全部接线结束后，分别给触摸屏与无线通讯终端供电

2. PLC与达泰无线设备的接线

（1）：?DTD435MC的Rs485-A端口接入三菱FX5U PLC自带的RDA与SDA端口
（2）：?DTD435MC的Rs485-B端口接入三菱FX5U PLC自带的RDB与SDB端口

六、MCGS触摸屏主站设置

打开“MCGS触摸屏程序”文件夹

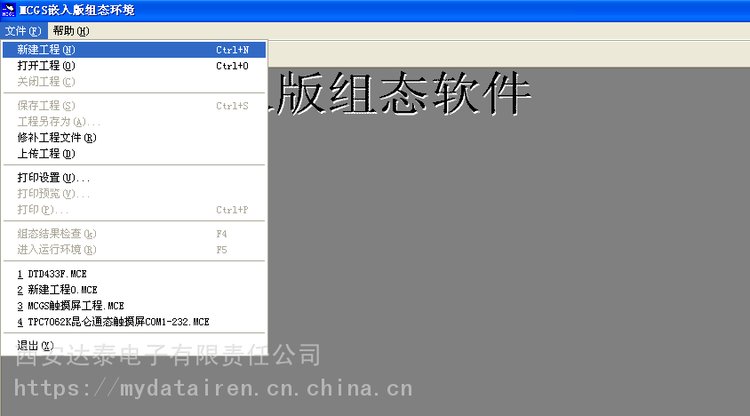

1.新建工程

2.添加设备驱动

3.修改设备参数

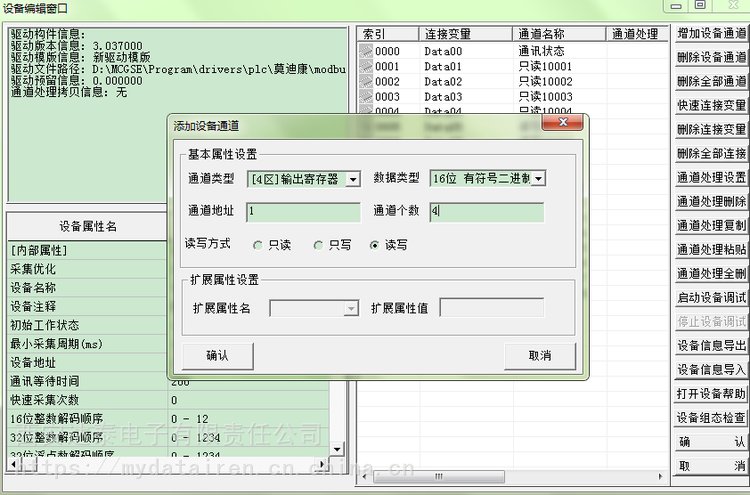

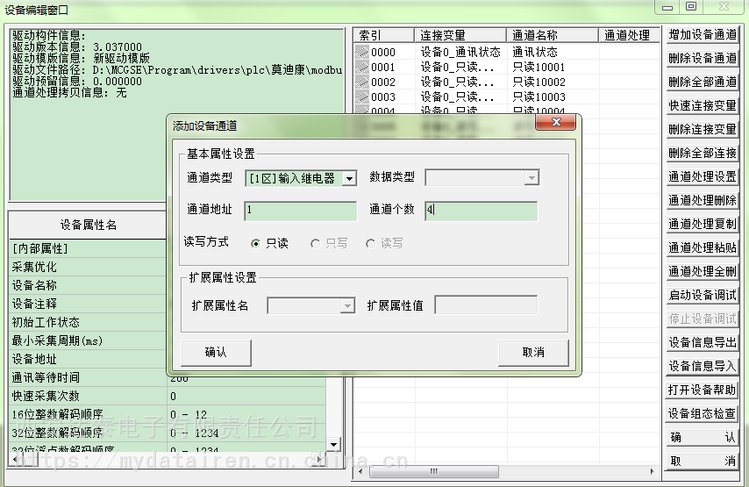

4.建立数据通道

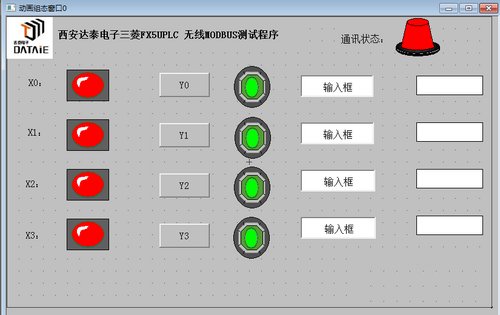

5.建立工程画面

6.下载工程

七、三菱PLC从站设置

1.PLC的设置
将PLC和电脑通过以太网连接，打开三菱PLC编程软件，选择“连接目标—以太网直接连接—通讯测试”
2.PLC站号的设备
选择“参数—模块参数—485串口”

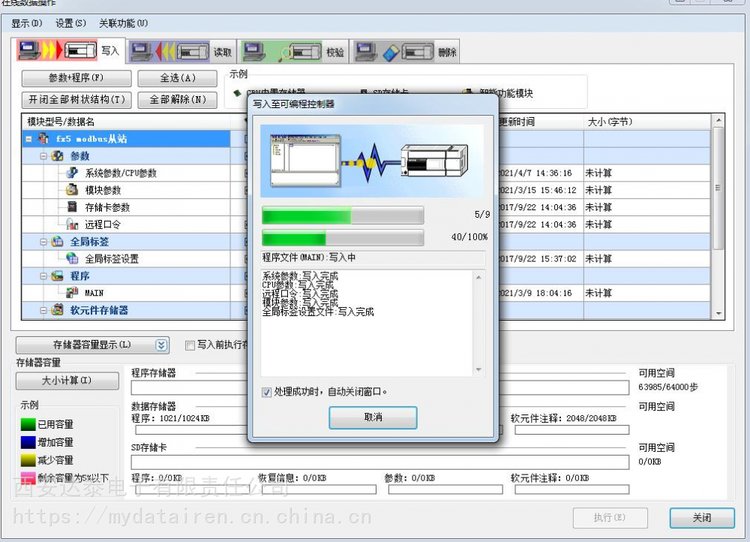

3.将程序下载到PLC

八、无线通讯测试

可以通过触摸屏对应的指示灯检测X0到X3的状态
