MCGS触摸屏与S7-200Smart之间 S7协议无线以太网通信方案

特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

? ? ? ?在实际系统中，同一个车间里分布多台PLC，用触摸屏集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。本方案以MCGS触摸屏和2台西门子S7-200SMART为例，介绍触摸屏与多台 PLC的无线S7协议通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

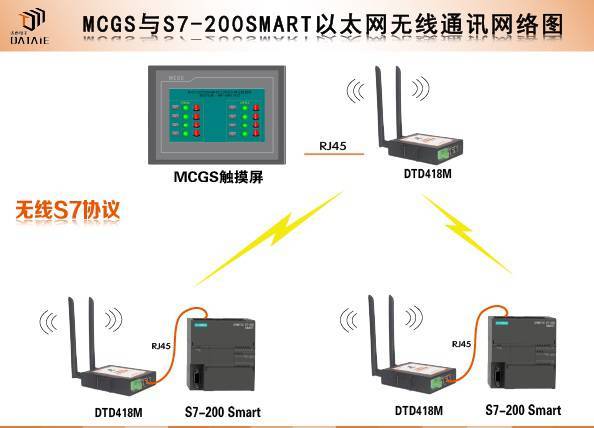

无线网络图?

一、测试参数

通讯接口：RJ45接口
供电：12-24VDC
通讯协议：S7协议
传输距离：100米，1KM

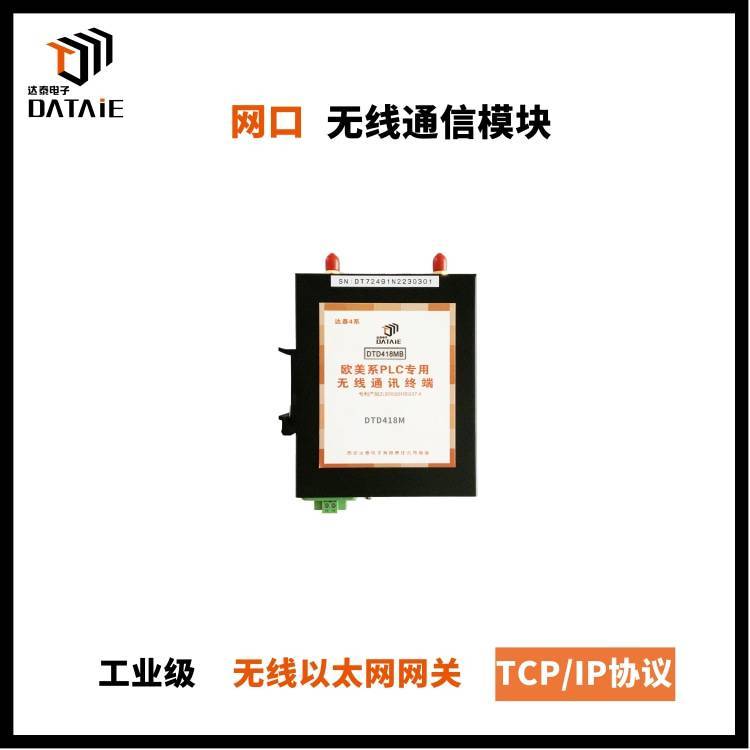

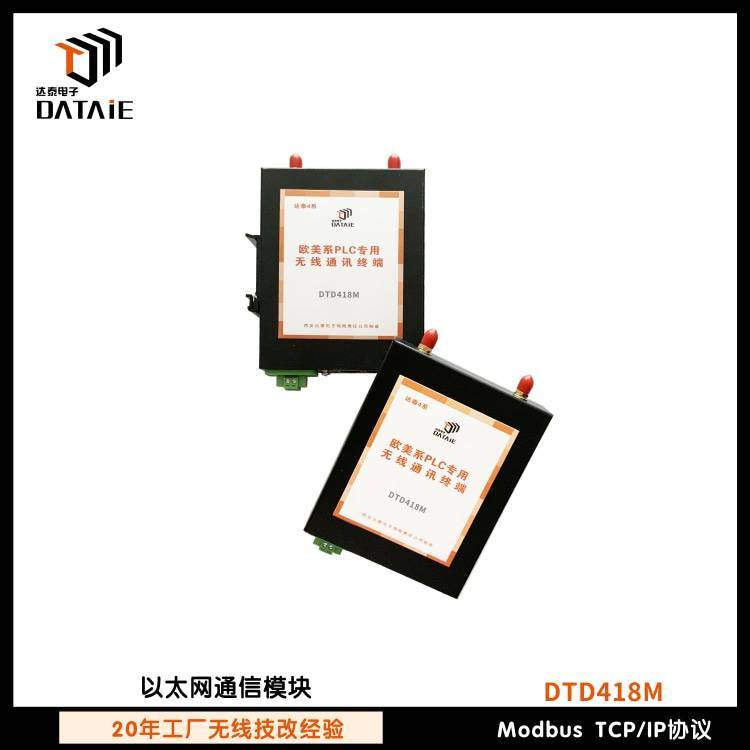

二、达泰欧美系PLC无线通讯终端--DTD418M

?主 要 特 征:

可以直接代替有线以太网线，实现无线组网；

支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

全数字无线加密传输方式，不插卡无运行费用；

无需更改程序，即插即用，自适应接口协议；

二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

三、接线方式

1.触摸屏与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入MCGS触摸屏的RJ45接口。

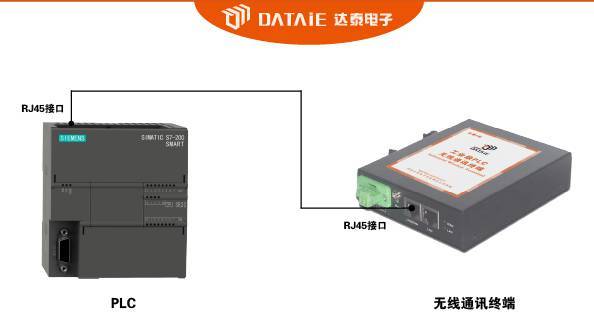

2.PLC与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口

四、触摸屏配置

1.文件-新建工程

2.设备窗口-设备工具箱-通用TCP/IP设备-SMART200以太网

3.设置IP地址

4.每台设备的变量的添加

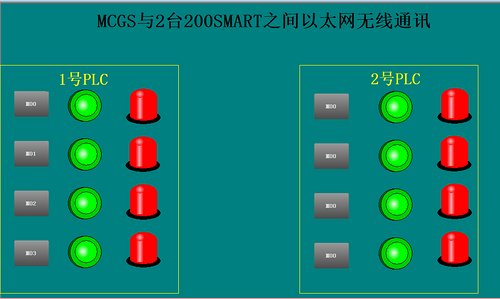

5.画面制作

五、PLC简单配置

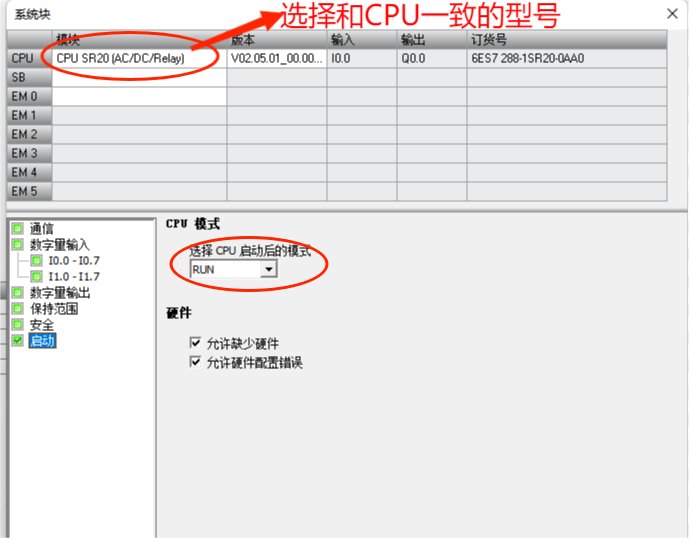

1. 新建工程，并如下图所示

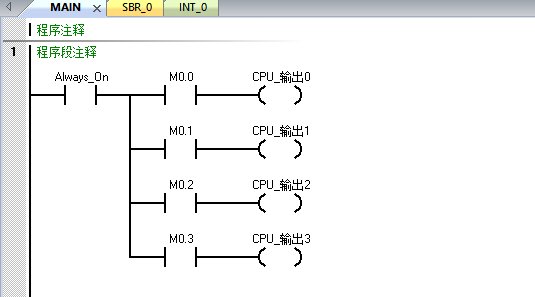

2. 简单程序的编写

用M点驱动响应的Q点输出

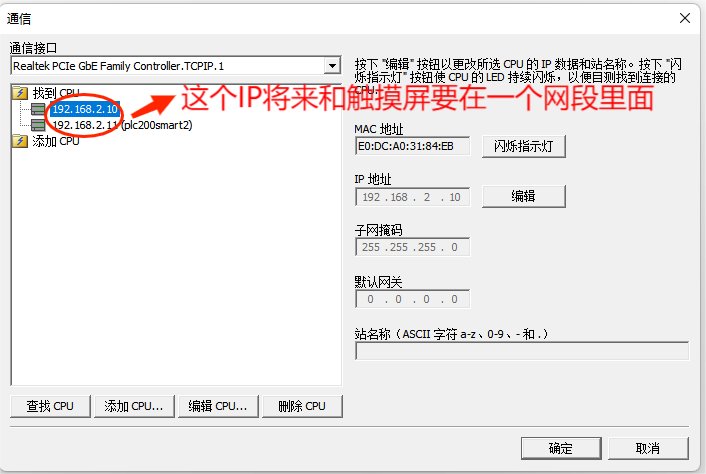

3.点击下载-全部-查找CPU

4.点击下载

2台PLC的IP分别设置192.168.2.10和192.168.2.11。将程序下载到PLC

六、无线通讯测试

1、用触摸屏的M点按钮控制PLC对应的Q点，同时在触摸屏上监测Q点输出

2、给PLC的I点输入信号，看触摸屏是否有监测到相应点的信号
