三菱FX2nPLC与昆仑通态（MCGS）无线通讯实例

特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

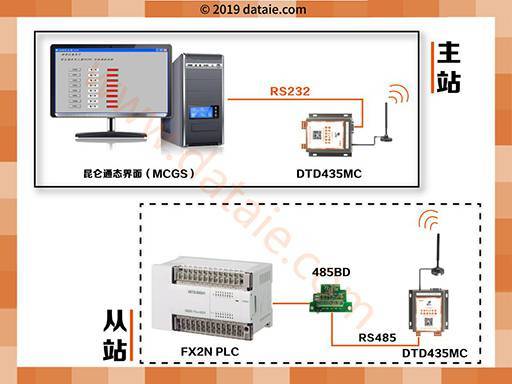

系统组成

昆仑通态使用三菱 PLC FX2N 通信口扩展 485 接口通过 协议对 PLC 站点相应寄存器进行读写操作， 从而实现对站点工作状态的控制。这种情况下三菱PLC 无线通讯终端——DTD435MC，可以使计算机远程无线监控远程站点。

昆仑通态组态搭建

首先创建工程画面，本实例通过组态软件实时控制 PLC 相应输出寄存器，演示无线通信实时性和稳定性，分别创建 Y000-Y007 等八个按键，用于写输出状态，创建 8 个文本显示框分别显示当前本地按键状态（0 或者 1）0，表示断开状态，1 表示导通状态，再创建 8 个指示灯分直接读取 PLC 端的输出寄存器状态，工程界面如下图所示：

剩余步骤详见下文说明文档

PLC参数设定

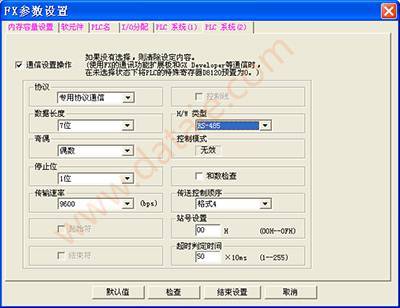

PLC 按照以下参数设定， 通信协议，7 E 1，波特率为 9600，H/W 类型选择为 485，传送顺序格式与组态软件相同，这里为格式 4，站号设置为 0 与设备地址对应。设置超时判定时间 50 以上：

实例总结

使用两块DTD435MC无线通讯终端，可以取代原有的485通讯线，实现三菱FX2N系列PLC与昆仑通态组态软件的无线通信，并能实时稳定的进行检测控制。

完整例程下载

【西安达泰电子提供】三菱PLC和昆仑通态无线通信（通信口）.pdf

无线通讯方案的好处

1.?节能环保：功耗小，节省大量供电费用

2.?高效：解决移动设备的布线困扰，接电即用

3.?品 障：达泰电子专注工业无线通讯领域17年。生产的产品通过ISO9001质量产品体系认证

4.?简单：只需要接线即可使用，维护方便

5.?节省 没有运行费用，传输距离大于10公里

6.?完备的售后服务：?具有17年工业现场调试经验的无线通讯 团队，为产品提供稳定有效的技术支持与售后服务。

产品介绍

??日系PLC 无线通讯终端——DTD435M

达泰4系无线数据通讯终端DTD435M是针对日系PLC的通讯特点而开发的 工业级无线通讯产品，内嵌RS232/RS485双接口，自适应三菱N：N：协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。DTD435M能与日系PLC组成无线测控网络，无线稳定有效传输距离达到3公里以上，DTD435M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。大大缩短工程项目时间， 解决有线方案施工繁琐、设备后期维护 高等难题，并且在后期也不会产生运行费用。

供电电源：直流9~24V宽电源电压供电，平均工作电流小于50mA；

传输方式：全数字无线加密方式；

无线传输距离：10KM范围内可选；

规格尺寸：120×105×30mm，铝合金外壳；

支持标准串口协议：Modbus RTU协议、N:N协议、HOST Link协议
