产品介绍

PLC的种类繁多，品牌大多分为欧系、美系、日系。欧系PLC以西门子、施耐德为主，美系有罗克韦尔（A-B）、通用电气（GE）公司、莫迪康（MODICON）公司等。
DTD434M是针对欧美系PLC的通讯特点而开发的专用工业级无线通讯产品，达泰4系无线数据通信终端内嵌RS232/RS485双接口，完全兼容并自适应西门子PPI协议、莫迪康标准MODBUS协议等。

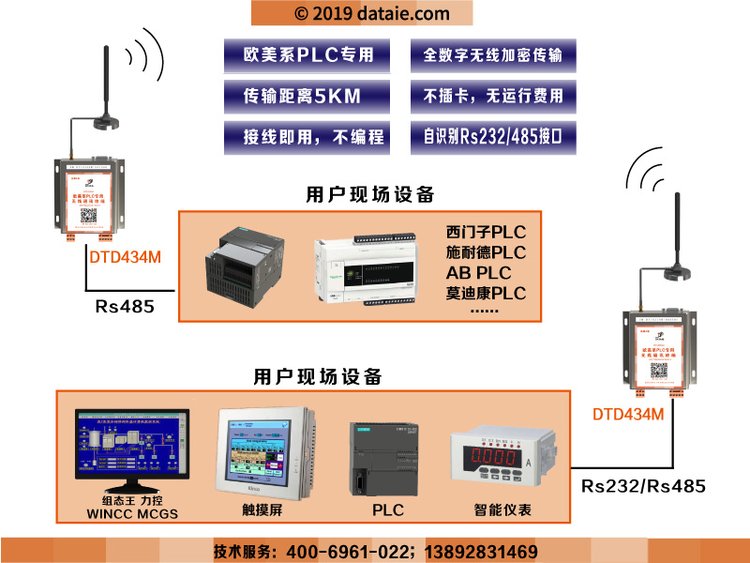

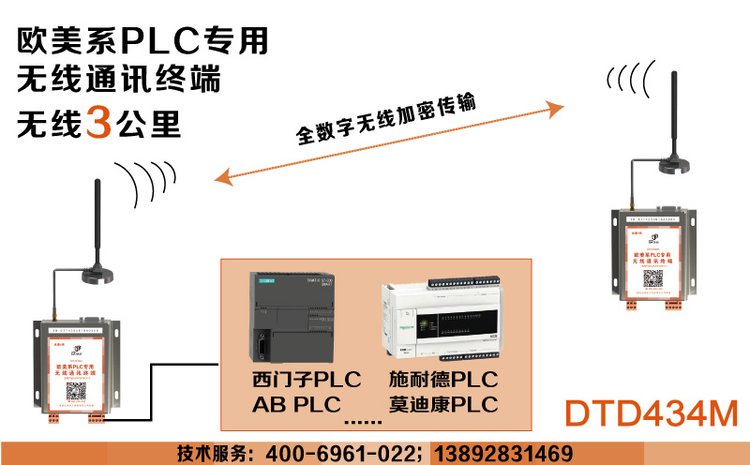

DTD434M能与欧美系PLC组成无线测控网络，无线可靠传输距离达到3公里以上，DTD434M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了十年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

产品特征

DTD434M达泰4系无线数据通信终端共同特征：

精美铝合金外壳，120×105×30mm，4个条形安装固定孔；

同时具有RS232和RS485接口，自动识别通信接口；

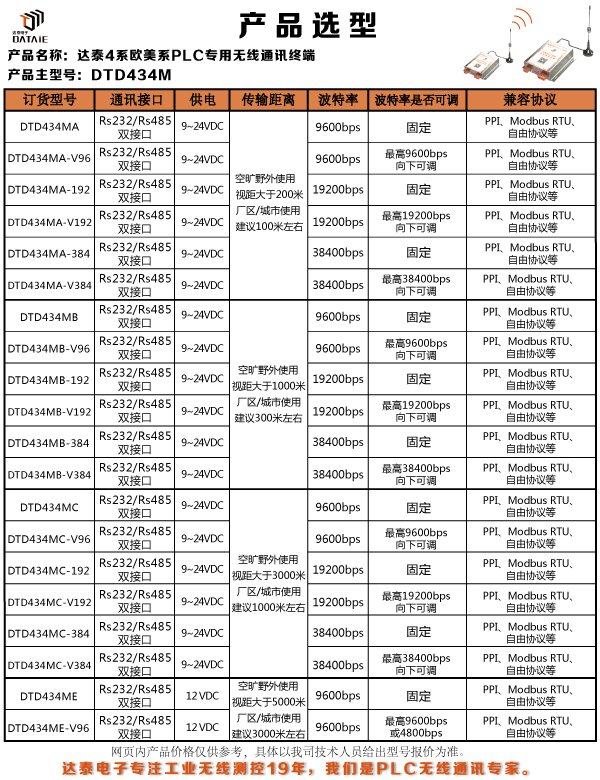

产品选型

产品特征

可以与西门子S7-200SMART、施耐德及ABB等PLC配套，代替有线的RS485网，实现无线组网

有效无线传输距离可选择：200米、1000米、3公里

全数字无线加密传输方式；无运行费用，不用插卡；

直流9-24V宽电源电压供电，内含EMI电源滤波单元，平均工作电流小于50mA

精美铝合金外壳：120×105×30mm，4个条形安装固定孔

通信接口：RS232/RS485自适应，可选9600bps/19200bps/38400bps

支持串口协议：西门子PPI协议、施耐德，ABB等 Modbus RTU协议、自由协议

国家专利产品：ZL 2018200931670 一种适用于西门子PLC的无线通讯终端

十年工业现场运行考验：内嵌EMI抗干扰单元，可确保工作于各种恶劣环境工业场合长期运行?

用户实例

山东威普斯橡胶股份有限给公司,威纶屏到S7-200,PPI协议

江苏朝阳液压机械集团,200smart之间无线通讯

山东重联电动车辆制造有限公司,S7-1200之间无线通讯

北京万邦联合科技股份有限公司，技改项目

东莞市泉盛机械设备有限公司，控制设备配套

鞍山市海汇自动化有限公司，PLC监控项目

易觉汽车科技（上海）有限公司，200PLC之间通讯

江西离子型稀土工程技术研究有限公司， 技改项目

启东通润润滑液压设备有限公司，产品配套

北京北起新创起重设备有限公司， 产品配套

上海连晟自动化工程有限公司，PLC测控项目

贵阳华控科技有限责任公司， 技改项目

江苏精诚医药有限公司， 生产线改造

华力高科（北京）热能技术有限公司，PLC测控项目

泉州市伟达自动化设备有限公司，机库门项目

上海臣义液压设备制造有限公司，产品配套

应用方案

如何编写9台西门子PLC200smart的通信程序

威纶通触摸屏与西门子PLC200之间的无线通讯案例

西门子PLC通讯工程12例

?组态王与西门子S7_200 的PLC无线通信实例

如何实现S7-1200之间的无线通讯

【视频】S7-1200与S7-200之间无线通讯

产品参考程序
本方案在工程中大量使用，用户可以参考例程源码编写自己的应用程序。

【方案一】中心工控机与远距离PLC无线通讯

组态王、力控、MCGS昆仑通态、Wincc等主流组态例程，符合无线PPI，无线MODBUS协议。

◆ 提供组态王与S7-200的无线组态工程实例程序源码；

◆ 提供力控组态软件与S7-200的无线PPI组态工程实例程序源码；

◆ 提供西门子Wincc OPC与S7-200的无线PPI组态工程实例程序源码；

◆ 提供昆仑通态MCGS组态软件与S7-200的无线组态工程实例程序源码。

【方案二】主PLC与远距离分布的多个PLC无线485组网
多台西门子等欧美系PLC之间MODBUS协议无线通信方案，组成一点（主机）对多点（从机）的无线PLC测控网络。
◆ 提供2台S7-200之间的主从MODBUS通信例程；
◆ 提供1主8从9台PLC之间的无线MODBUS通信程序。
【方案三】控制中心触摸屏与远距离PLC无线通讯
人机界面触摸屏与PLC的无线通信组态工程实例，符合无线PPI，无线MODBUS协议，PLC编程协议。
◆ 威纶触摸屏TK6070IP与S7-200之间无线PPI通讯例程；
◆ 昆仑通态TPC7062K触摸屏与西门子PLC的组态例程；
◆ 西门子SMART700-V3触摸屏与西门子PLC的无线通讯实例；
◆ 触摸屏AutoFace与S7-200的无线PPI通信方案。

企业简介

? ? ? 西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项国家发明专利，被评为国家高新技术企业，常年与国内top50高校进行产学研合作、水泥行业百强供应商，参与一带一路沿线国家建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯专家团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。

售后保证

提供二十四小时售后服务及技术支持！
