产品名称：??西门子、施耐德及ABB等欧美系PLC 无线通讯终端

产品型号：??DTD434M

产品详细介绍

_无需挖沟布线，直接替代有线RS485网络 、无线距离可达3公里！

?

■ 产 品 概 述:?

?

　　PLC的种类繁多，品牌大多分为欧系、美系、日系。欧系PLC以西门子、施耐德为主，美系有罗克韦尔（A-B）、通用电气（GE）公司、莫迪康公司等。

　　DTD434M是针对欧美系PLC的通讯特点而开发的 工业级无线通讯产品，达泰4系无线数据通信终端内嵌RS232/RS485双接口，完全兼容并自适应西门子PPI协议、莫迪康标准MODBUS协议等。

　　DTD434M能与欧美系PLC组成无线测控网络，无线可靠传输距离达到3公里以上，DTD434M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

?

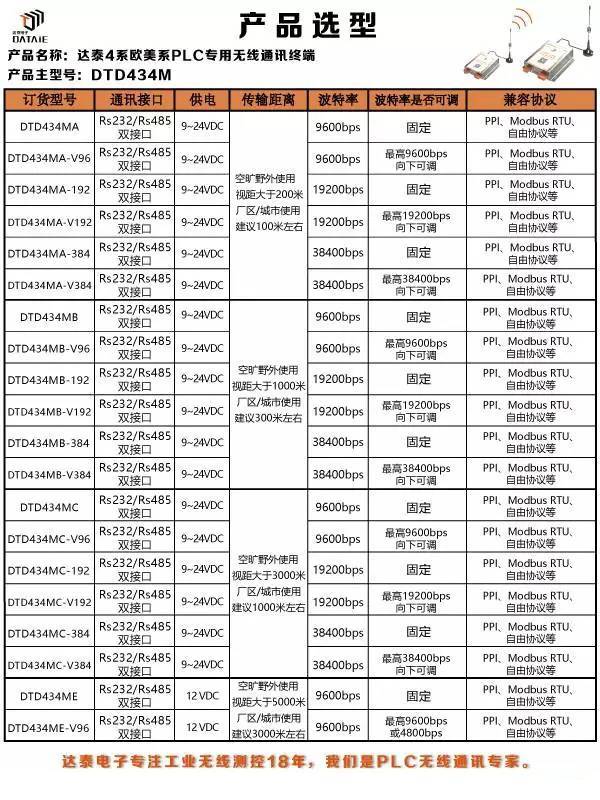

■ 订 货 信 息:?

?

DTD434M达泰4系无线数据通信终端共同特征：

◆ 精美铝合金外壳，120×105×30mm，4个条形安装固定孔；

◆ 同时具有RS232和RS485接口，自动识别通信接口；

型号说明：

◆?DTD434MA,DTD434MB,DTD434MC表示固定波特率9600bps,8,N/E,1

◆?DTD434MA-V96，V表示参数可调，波特率9600bps（4800,2400,1200可选）,8/7,N/E,1

◆?DTD434MA-V192，V192表示波特率19200bps（9600,4800,1200可选）,8/7,N/E,1

◆?DTD434M1-V384，V384表示波特率38400bps（19200,9600,1200可选）,8/7,N/E,1

?

■ 主 要 特 征:?

?

?◆?可以与西门子S7-200、施耐德及ABB等PLC配套，代替有线的RS485网，实现无线组网

?◆?有效无线传输距离可选择：200米、1000米、3公里

?◆?ISM开放频段433MHz，无需申请频点；无运行费用，不用插卡；

?◆?直流9-24V宽电源电压供电，内含EMI电源滤波单元，平均工作电流小于50mA

?◆?精美铝合金外壳：120×105×30mm，4个条形安装固定孔

?◆?通信接口：RS232/RS485自适应，可选9600bps/19200bps/38400bps

?◆?支持串口协议：西门子PPI协议、施耐德，ABB等?Modbus RTU协议、自由协议

?◆?达泰无线PLC产品 号为?ZL 201020111357.4

?◆?八年工业现场运行考验：内嵌EMI抗干扰单元，可确保工作于各种恶劣环境工业场合长期运行?

?

?■ 用 户 实 例:?

?

?◆?无锡威顺煤矿机械有限公司，2017年产品配套

?◆?北京万邦联合科技股份有限公司，2017年技改项目

?◆?东莞市泉盛机械设备有限公司，2017年控制设备配套

?◆?鞍山市海汇自动化有限公司，2017年PLC监控项目

?◆?易觉汽车科技（上海）有限公司，200PLC之间通讯，2016年

?◆?江西离子型稀土工程技术研究有限公司，?2016年技改项目

?◆?启东通润润滑液压设备有限公司，?2015年产品配套

?◆?北京北起新创起重设备有限公司，?2015年产品配套

?◆?上海连晟自动化工程有限公司，2015年PLC测控项目

?◆?贵阳华控科技有限责任公司，?2015年技改项目

?◆?江苏精诚医药有限公司，?2015年生产线改造

?◆?华力高科（北京）热能技术有限公司，2015年PLC测控项目

?◆?泉州市伟达自动化设备有限公司，2014年机库门项目

?◆?上海臣义液压设备制造有限公司，2014年产品配套

■ 应 用 方 案:?

编写9台西门子PLC的通信程序？

威纶通触摸屏与西门子PLC200之间的无线通讯案例

西门子PLC通讯工程12例

组态王与西门子S7_200 的PLC无线通信实例

本方案在工程中大量使用，用户可以参考例程代码编写自己的应用程序。

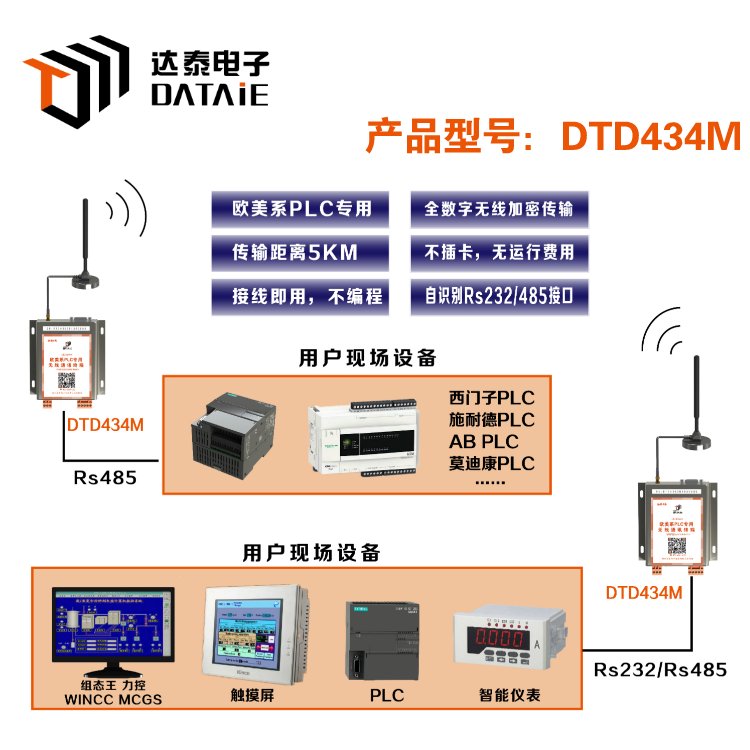

【方案一】中心工控机与远距离PLC无线通讯

组态王、力控、MCGS昆仑通态、Wincc等主流组态例程，符合无线PPI，无线MODBUS协议。

◆?提供组态王与S7-200的无线组态工程实例程序代码；

◆?提供力控组态软件与S7-200的无线PPI组态工程实例程序代码；

◆?提供西门子Wincc OPC与S7-200的无线PPI组态工程实例程序代码；

◆?提供昆仑通态MCGS组态软件与S7-200的无线组态工程实例程序代码。

【方案二】主PLC与远距离分布的多个PLC无线485组网

多台西门子等欧美系PLC之间MODBUS协议无线通信方案，组成一点（主机）对多点（从机）的无线PLC测控网络。

◆?提供2台S7-200之间的主从MODBUS通信例程；

◆?提供1主8从9台PLC之间的无线MODBUS通信程序。

【方案三】控制中心触摸屏与远距离PLC无线通讯

人机界面触摸屏与PLC的无线通信组态工程实例，符合无线PPI，无线MODBUS协议，PLC编程协议。

◆?威纶触摸屏TK6070IP与S7-200之间无线PPI通讯例程；

◆?昆仑通态TPC7062K触摸屏与西门子PLC的组态例程；

◆?
