连续运行导体zui高温度为70℃的电机绕组引接线

　　一、执行标准：

　　JB6213 92 Q／12YJ 4135-2000

　　二、适用范围：

　　适用于交流额定电压6000V及以下的电机绕组的引出连接用。

　　三、使用特性：

　　电线导体的长期允许工作温度应不超过70℃。具有良好的柔软性及耐热、耐溶剂性。

　　四、型号和名称：

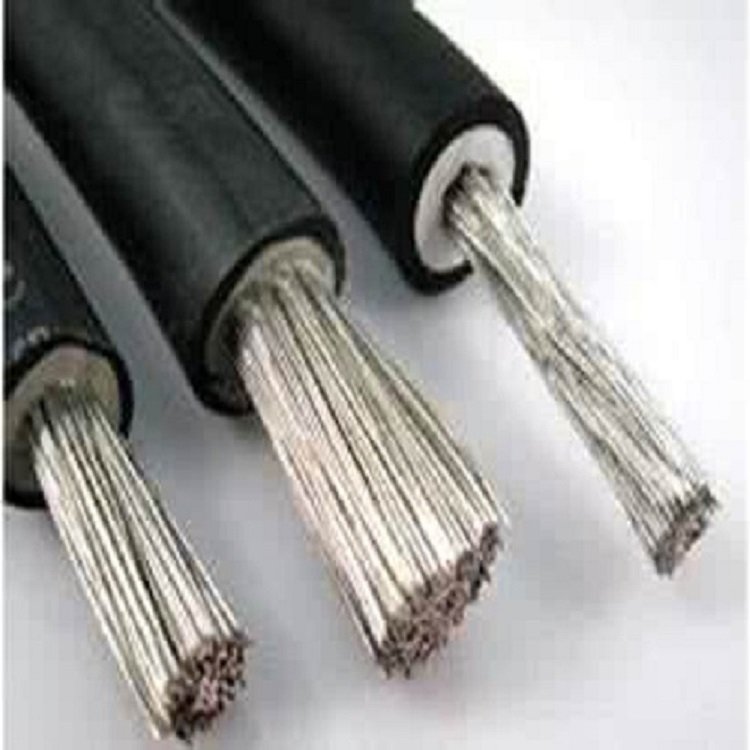

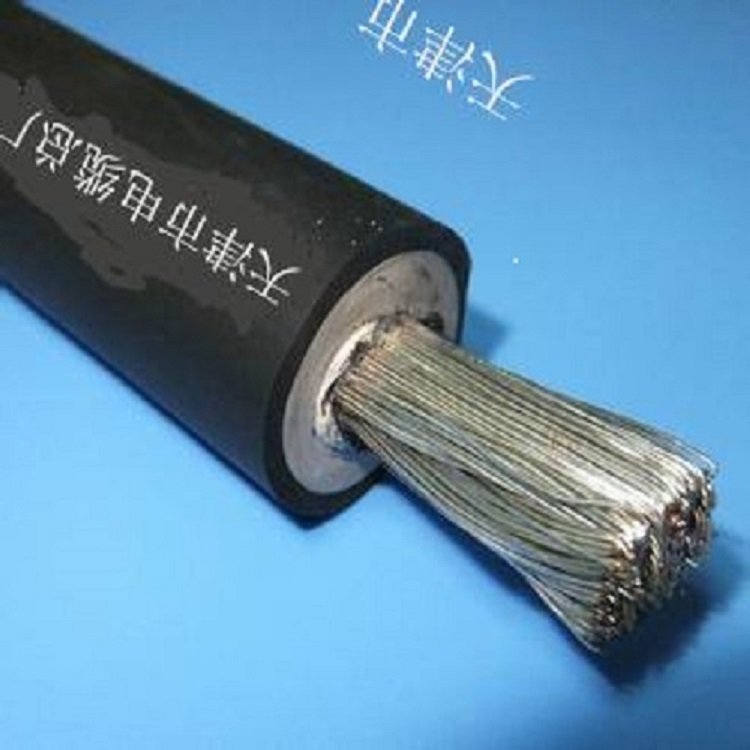

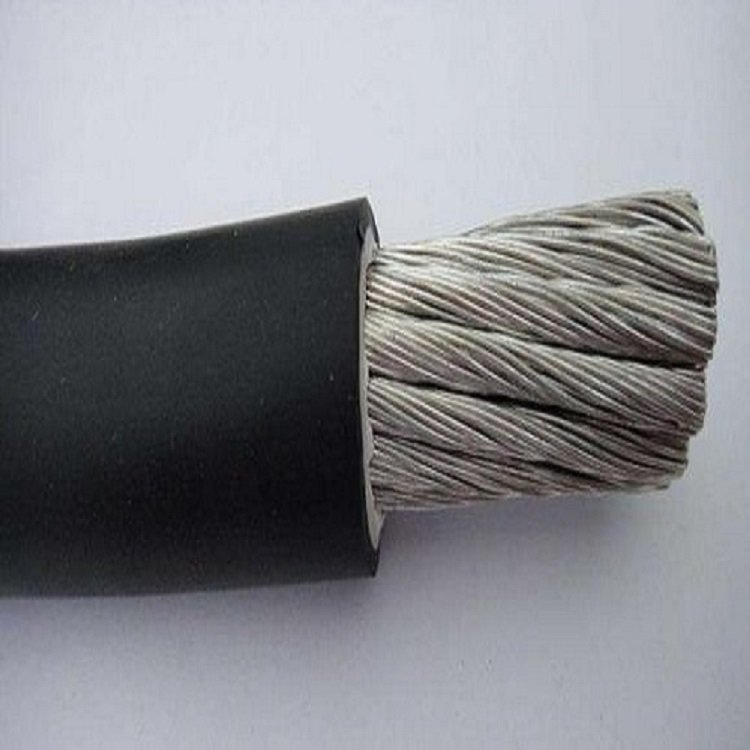

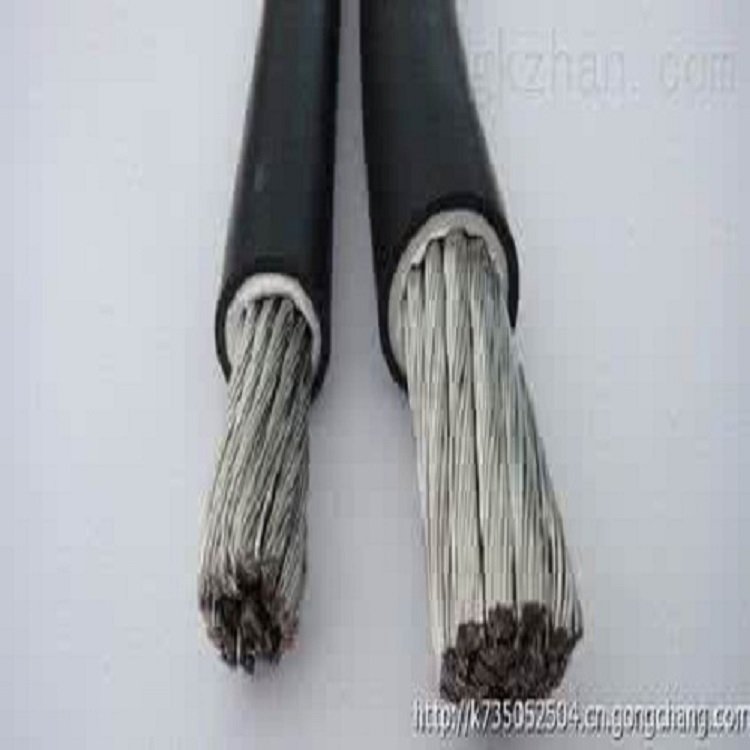

　　JF(JBF) 铜芯聚氯乙烯复合物绝缘电机绕组引接电缆(电线)

　　JV(JBV) 铜芯聚氯乙烯绝缘电机绕组引接电缆(电线)

　　JXN(JBQ) 铜芯橡皮绝缘护套电机绕组引接软电缆(电线)

　　JXF(JBHF) 铜芯橡皮绝缘氯丁护套电机绕组引接软电缆(电线)

　　阻燃电缆主要技术指标

　　1．成品电缆导体(R类)直流电阻(符合GB3956规定)

　　2．工频电压试验：交流50HZ3.5KV/5min不击穿

　　IEC阻燃等级 为了评定线缆的阻燃性能优劣，国际电工委员会分别制定了 IEC60332-1、IEC60332-2和IEC60332-3三个标准。IEC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力（国内对应GB12666.3和GB12666.4标准）。IEC60332-3（国内对应GB12666.5-90，GB12666.5已经被GB/T 18380.3-2001代替）用来评定成束线缆垂直燃烧时的阻燃能力，相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。

　　◎ IEC60332-1/BS4066-1阻燃等级（单根电线或电缆垂直燃烧测试 Flame Test On Single Vertical Insulated Wires/Cables） 这是单根电缆的阻燃标准。试验规定，一根 60cm长的试样垂直固定在前壁开通的金属箱内，火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触，如果试样燃烧损坏部分距离固定端下部不超过50mm，测试通过。

　　◎ IEC60332-3/BS4066-3阻燃等级（成束电线或电缆垂直燃烧测试 Flame Test On BunchedWires/Cables） 这是成束电缆的阻燃标准。试验规定，成束 3.5m长的电缆试样用铁丝固定在梯形测试架上，试样数量按不同分类所要求的非金属物料决定。试样垂直挂在燃烧炉背壁上，空气通过底板上的进气口引入燃烧炉。丙烷平面燃烧器以750℃的火焰与试样接触，试样在强制吹风（气流排放5m3/分钟，风速0.9m/秒）的情况下，必须在垂直燃烧20分钟内燃不起来，电缆在火焰蔓延2.5米以内自行熄灭。IEC60332有A类、B类、C类和D类之分，以评定阻燃性能优劣。

　　UL阻燃标准 UL列明的任何电缆经过测试验证若符合某种防火等级，可在电缆印上UL识别字、防火等级和批准编号。

　　◎ 增压级-CMP级（送风燃烧测试/斯泰钠风道实验Plenum Flame Test/Steiner TunnelTest） 这是 UL防火标准中要求的电缆（Plenum Cable），适用安全标准为UL910，实验规定在装置的水平风道上敷设多条试样，用87.9KW煤气本生灯（300，000BTU/Hr）燃烧20分钟。合格标准为火焰不可延伸到距煤气本生灯火焰前端5英尺以外。光密度的峰值为0.5，平均密度值为0.15。 这种CMP电缆通常安装在通风管道或空气处理设备使用的空气回流增压系统中，被加拿大和美国所认可采用。符合UL910标准的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3标准的低烟无卤材料的阻燃性能好，燃烧起来烟的浓度低。
