?

说明:

焊丝主要成分是18Cr-12Ni-2Mo，为不锈钢TIG焊丝。焊道金属耐蚀、耐热、抗裂性能优良。因含Mo，对于醋酸、亚硫酸、磷酸及盐类的防蚀性优良。

用途:

用于碳钢和低合金钢结构的平焊、平角焊，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等。

焊丝化学成分()

?	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保证值	≤0.080	1.00~2.50	0.30~0.65	18.00~20.00	11.00~14.00	2.00~3.00	≤0.030	≤0.030	≤0.75
例值	0.040	1.71	0.45	18.54	11.50	2.18	0.018	0.009	0.08

参考电流 (AC、DC )

直径(mm)	φ 1.6	φ 2.0	φ 2.5	φ 3.2
焊接电流(A)	50~100	100~200	200~300	300~400

注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

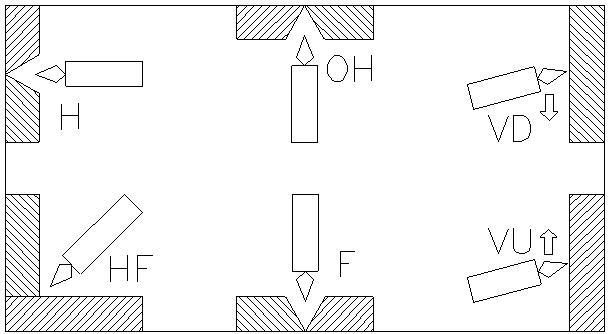

焊接位置:
