YFZRN35-40.5型真空负荷开关-熔断器组合电器（柜装式或挂墙式）

YFZN35/YFZRN35型40.5KV负荷开关构造是一种模块组合式结构。基本结构包括框架、绝缘子和载流体部分。

额定电压(kV)35 40.5

额定电流(A)50 63 100  400 630 1250

额定赫芝(Hz)50 60

熔断器安装于YFZN35上，其型号为YFZRN35，同时D型接地开关及其机械连锁也可以安装于YFZRN35上，用户可根据自己的需要选择不同的组合，用于柜装式或挂墙式。

YFZRN35-40.5D负荷开关-熔断器组合电器,带接地开关

在负荷开关柜内使用

紧凑变电站和箱变

墙上安装保护变压器,变压器开关(与变压器熔断器R配套使用)

组装电缆分接箱

作为组装开关柜的元件

电动机开关(与电动机熔断器R配套使用)

投切电容器组

在公共事业和工业里应用

GB3804.2004《36-40.5kV交流高压负荷开关》

GB16926.97 《交流高压负荷开关-熔断器组合电器》

GB15166.94 《交流高压熔断器》

GB1985.200 《交流高压隔离开关和接地开关》

型    号               名     称

YFZN35-40.5/T630-20 户内交流高压真空负荷开关(630A)

YFZN35-40.5/T1250-20 户内交流高压真空负荷开关(1250A)

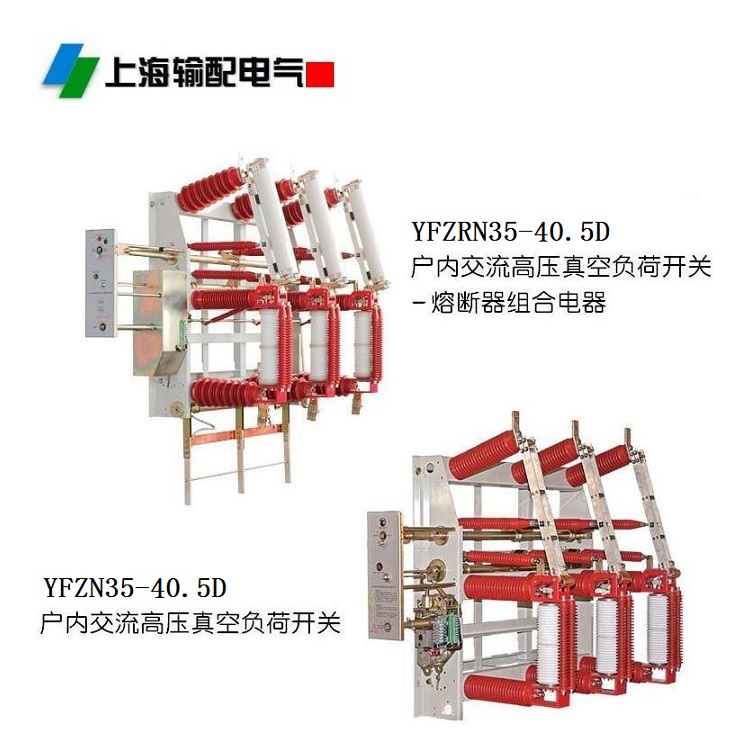

YFZN35-40.5D/T630-20 带接地开关的户内交流高压真空负荷开关(630A)

YFZN35-40.5D/T1250-20 带接地开关的户内交流高压真空负荷开关(1250A)

YFZRN35-40.5/T100-31.5 户内交流高压真空负荷开关-熔断器组合电器(6.3A-100A)

YFZRN35-40.5D/T100-31.5 带接地开关的户内真空负荷开关-熔断器组合电器(6.3A-100A)

YFZN35C-40.5D/T100-31.5 背靠背－带隔离开关户内真空负荷开关(630,1250A)

YFZRN35C-40.5D/T100-31.5 背靠背－带隔离开关户内真空负荷开关-熔断器组合电器

A.产品型号、名称、数量；

B.使用环境条件；

C.安装操作方式；

D.备品、备件的名称及数量。

如有其他特殊要求，应与本公司协商处理。
