BU3系列电涌保护器核心特点

模块化设计

BU3采用标准的模数化设计，可以像微型断路器一样，直接安装在标准的35mm导轨上。

每个保护模块都是独立的，可以单独更换，维护非常方便，无需断开主电路。

高性能保护

高雷电冲击电流 Iimp (10/350μs)： 这是衡量SPD直接承受直击雷部分能量的关键参数。BU3系列的部分型号（如BU3 25）Iimp可达25kA，提供了非常高的初级防护水平。

高标称放电电流 In (8/20μs)： 这是衡量SPD承受感应雷和操作过电压能力的参数。BU3系列提供从20kA到40kA等多种规格。

低电压保护水平 Up： Up值越低，意味着残压越低，对后端设备的保护效果越好。BU3系列的Up值通常很低，能有效保护敏感的电子设备。

全面的状态指示和远程报警功能

可视化指示窗口： 通常采用“绿-红”双色指示。绿色代表正常，红色代表失效，一目了然。

遥信触点： 内置一个常开/常闭的干接点，可以与楼宇监控系统或报警系统连接。当SPD失效时，会发出远程报警信号，便于集中监控和管理。

热脱扣装置

内置热熔断保护技术。当SPD因长时间过载或老化而过热时，该装置会迅速将其从电网中脱离，防止因SPD失效引起火灾风险，确保了安全。

广泛的适用性

提供多种型号，覆盖Type 1（B类）、Type 2（C类）和 Type 1+2（B+C类） 等不同级别的保护。

适用于单相、三相四线（3P+N）等多种电源系统（TT, TN-S, TN-C-S, IT等）。

主要型号分类

BU3系列根据其防护等级和性能，主要分为以下几个子型号：

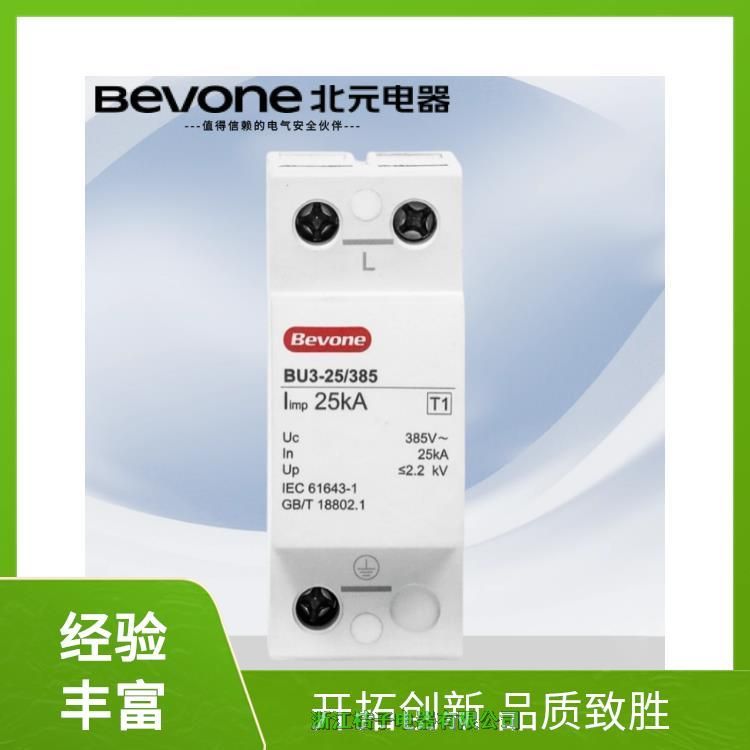

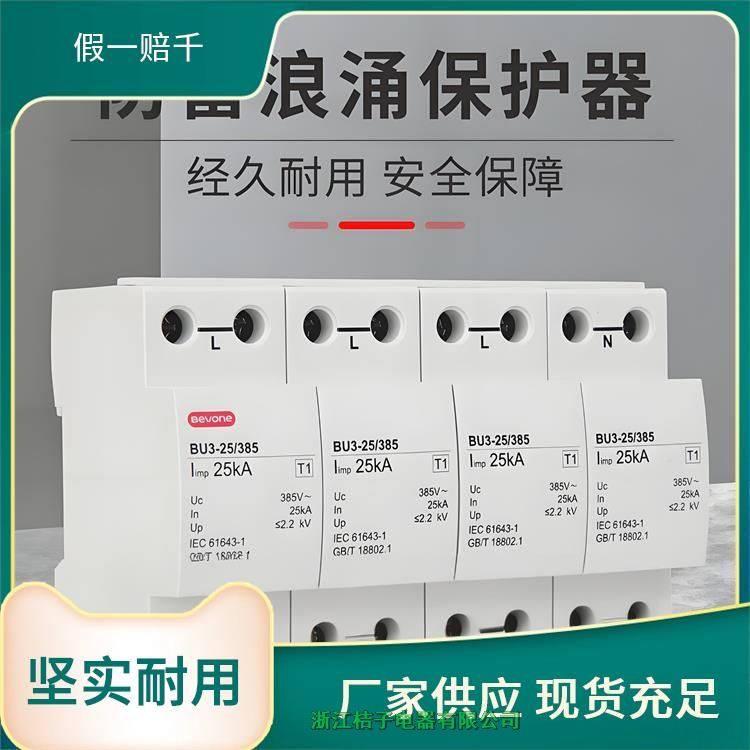

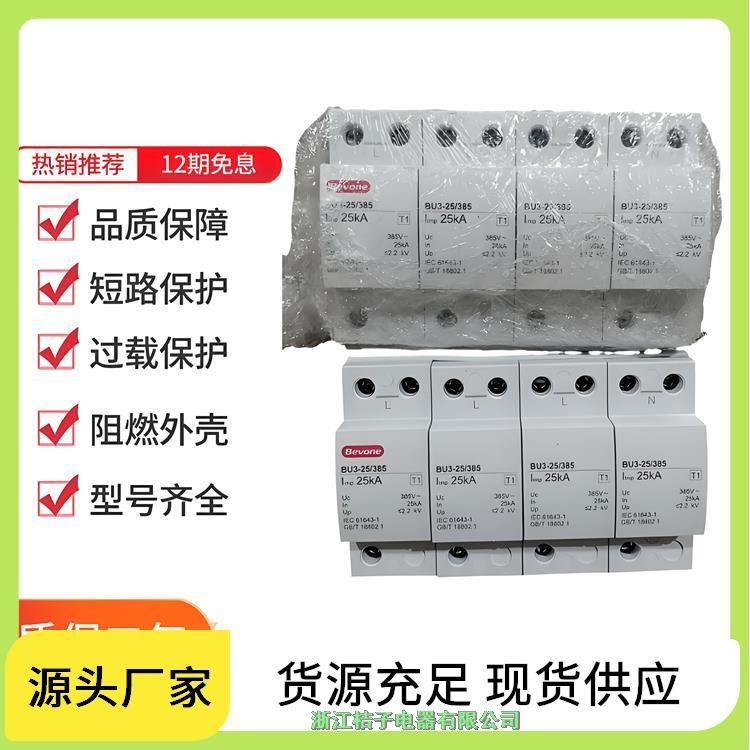

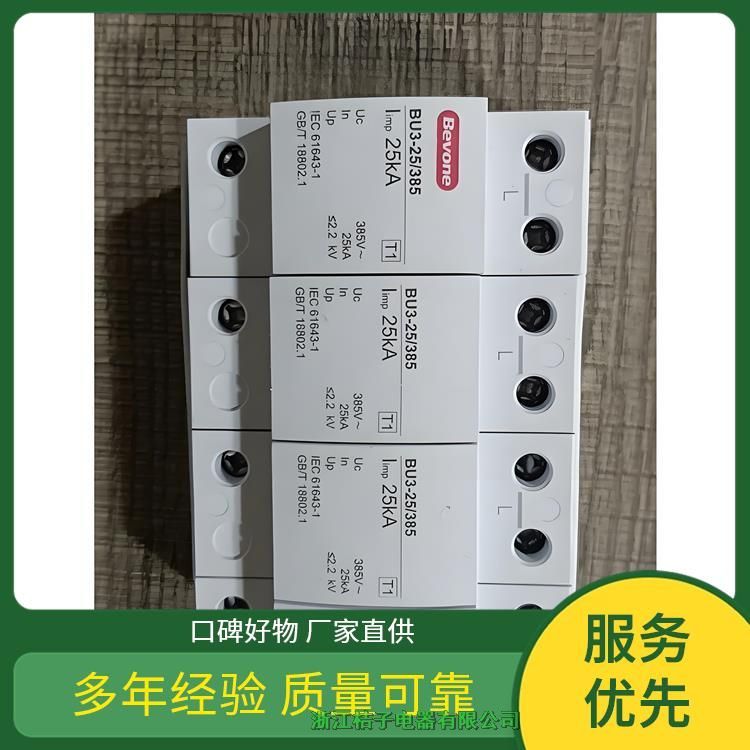

BU3 25 / BU3 25 FL：

类型： Type 1 (B类) 或 Type 1+2 (B+C类)

特点： 具有最高的雷电冲击电流（Iimp 25kA 10/350μs），通常安装在建筑物的总配电柜（主配电盘，MDB）入口处，作为第一级防护。

BU3 40：

类型： Type 2 (C类)

特点： 高标称放电电流（In 40kA 8/20μs），通常安装在楼层分配电柜（分配电盘，SDB）或设备前端，作为第二级防护。

BU3 20：

类型： Type 2 (C类)

特点： 标准的标称放电电流（In 20kA 8/20μs），适用于更下游的配电箱或对重要设备的精细保护。

技术参数示例（以 BU3 40 为例）

额定电压 Un： 230/400 V AC

最大持续运行电压 Uc： 255/440 V AC

标称放电电流 In (8/20μs)： 40 kA

最大放电电流 Imax (8/20μs)： 80 kA

电压保护水平 Up (在 In下)： ≤ 1.5 kV

后备保护： 通常建议使用 gG/gL 型熔断器（如 63A）

连接导线截面： 建议 6 - 35 mm2

安装方式： 35mm 标准导轨安装

应用场景

BU3系列电涌保护器广泛应用于对电源质量和设备安全要求较高的场合，例如：

工业厂房： 保护PLC、变频器、伺服驱动器等自动化设备。

数据中心/服务器机房： 保护服务器、存储设备和网络设备。

商业建筑： 保护电梯控制系统、消防报警系统、楼宇自控系统。

医院： 保护医疗影像设备（CT、MRI）、生命支持系统。

通信基站： 保护通信设备免受雷电感应过电压的损害。

选择与安装注意事项

分级配合： 在选择BU3系列时，需要根据其在防雷分区（LPZ）中的位置来确定是使用Type 1（BU3 25）、Type 1+2还是Type 2（BU3 40/20）。一个完整的防雷系统通常需要多级SPD配合使用。

后备保护： 必须按照制造商的要求，为SPD配备合适的分断能力和额定电流的熔断器或断路器，以确保在SPD失效时能被安全地从电路中切断。

连接导线： 安装时，连接SPD的导线应尽可能短而粗，以减少引线上的附加残压。通常要求连接总长度（相线+地线）小于0.5米。

定期检查： 虽然BU3有状态指示，但仍需定期（建议每年雷雨季节前）进行检查，确保其处于良好工作状态。

总结

它通过其高放电能力、清晰的状态指示和可靠的安全脱扣机制，为各种电气和电子设备提供了强有力的过电压保护，是构建完善雷电防护系统（LPS）中电源防护部分的理想选择之一。
