西门子6GK1500-3AA00总线终端模块连接器

PROFIBUS OBT；可选的总线终端 用于连接 PROFIBUS 节点，未在 PROFIBUS-DP 选件上 可选 PROFIBUS-DP，无 单工连接器。

西门子代理商?

原装 ? 一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

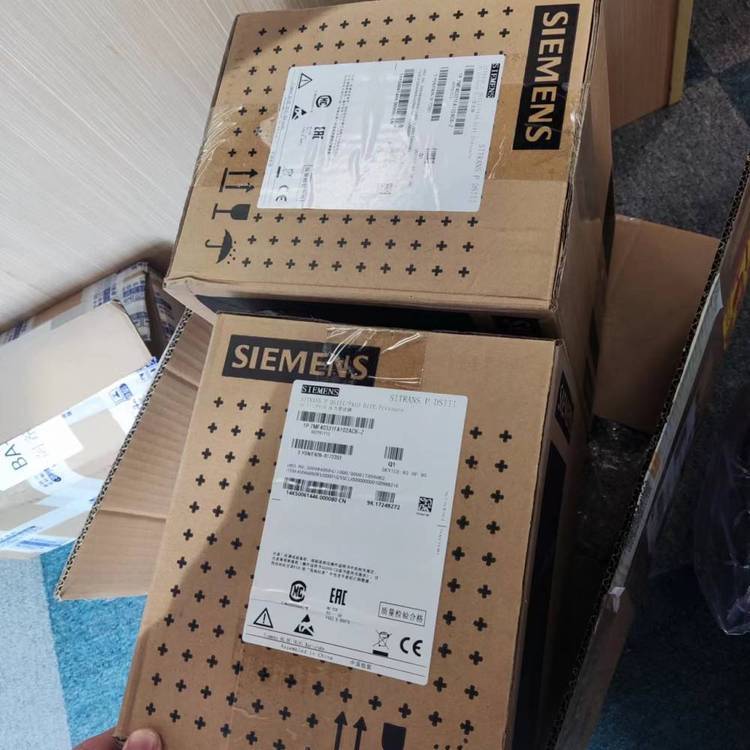

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心 ·服务诚信·

为用户提供 的自动化产品及服务！

相关西门子产品技术：

OBT 光纤总线端子 OBT

订货数据 附件 产品信息 组态工具

跳转到

概述

应用

设计

功能

集成

技术规范

概述

将不带集成 FO 光缆接口或 RS 485 段的 PROFIBUS 站连接到光缆

无需特殊工具，即可简单、快捷安装塑料光缆

连接现存设备的选件或带到光纤 PROFIBUS 的电气接口的 RS 485 段

“插座”用于连接移动设备（如PG），无需中断总线

无需特殊工具，通过简单快速的连接器安装，节省时间

应用

使用 OBT （光总线终端）后，可以将无集成光接口的 PROFIBUS 站连接至有集成光接口和 OBT 的 PROFIBUS 站。 现有的 DP 设备就具备了光数据传输的优点。

PROFIBUS 站通过两端都被终接的连接电缆接到 RS 485 接口。例如：连接电缆 830-1T OBT 由两个光接口集成到光线路中。

OBT 上可连接下列光传输媒体：

塑料光缆能用于长达 50 米的单根线路。在现场利用单工 2 x 2 连接器进行预装配非常方便。

PCF1) 型光缆可用于长达 300 米的单根线路。这种光缆到货时就可以是预装配的。 OBT 支持所有典型的 PROFIBUS 数据传输速率，达 12Mbit/s。

1) 被称为 HCS光纤? 聚合物铠装光纤

HCS? 是 Spectran Specialty Optics 公司的注册商标。

设计

OBT 具有紧凑的塑料外壳。适合导轨安装，或使用一个安装板进行墙壁安装（借助于钻取的两个孔）。

OBT 配有以下些接口：

9 针 sub-D 插口，用来连接诸如编程器（PG）、PC、操作员面板(OP)、S7-300 等 PROFIBUS DP 节点，或无集成光纤部件的节点（如 ET 200S），或由其它制造商供应的 PROFIBUS DP 部件，或一个 PROFIBUS DP-RS 485 网段。

用于通过单工连接器连接塑料和 PCF 光缆的两个光纤接口（连接到带光纤接口的 CP 342-5 FO、CP 5613 FO、IM 153-2 FO、IM 467 FO 或 ET 200）

24 VDC 电源馈入

功能

通过连接电缆 830-1T 或带有总线接头（两端终接）的 PROFIBUS 电缆或一个 RS 485 网段，连接有 RS 485 接口的站

为一个光纤线路提供一个电气连接点（例如用于投产试运行和诊断的编程连接器）

支持所有的 PROFIBUS 具有 9.6 kB/s ～ 12 MB/s 的传输率，包括 PROFIBUS-PA 的 45.45 kB/s 传输率

重新按幅度和时间生成信号

当使用用户自定义的参数时，级联深度 多可达 126 个工作站

用光纤的站的电隔离

工作电压和接收数据（CH1，CH2 和 CH3）都用发光二极管显示，便于进行诊断。

集成

带有 PROFIBUS OBT 的光纤 PROFIBUS DP 系统的配置
