模拟量6ES72885AQ010AA0S7-200 SMART，SB AQ01，模拟量扩展信号板，1 路模拟量输出

相关西门子产品技术：

上海斌勤电气技术有限公司（西门子合作商）

发布人：康奎 （销售经理）发布

开放式用户通信

8.4.7.1 协议

开放式用户通信 (OUC)

提供了一种机制，可使您的程序通过以太网发送和接收消息。您可以选择以太网协议作为

传输机制：UDP、TCP 或 ISO-on-TCP

说明

CPU 型号 CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s

无以太网端口，不支持与使用以太网通信相关的所有功能。

UDP（用户数据报协议）

用户数据报协议 (UDP) 使用一种协议开销 小的简单无连接传输模型。UDP

协议中没有握手机制，因此协议的可靠性仅等同于底层网络。无法确保对发送、定序或重

复消息提供保护。对于数据的完整性，UDP

还提供了校验和，并且通常用不同的端口号来寻址不同函数。

TCP（传输控制协议）

传输控制协议 (TCP)

是一个因特网核心协议。在通过以太网通信的主机上运行的应用程序之间，TCP

提供了可靠、有序并能够进行错误校验的消息发送功能。TCP

能 接收和发送的所有字节内容和顺序完全相同。TCP

协议在主动设备（发起连接的设备）和被动设备（接受连接的设备）之间创建连接。一旦

连接建立，任一方均可发起数据传送。

TCP

协议是一种“流”协议。这意味着消息中不存在结束标志。所有接收到的消息均被认为是数

据流的一部分。例如，客客户端设备向服务器发送三条消息，每条均为 20

个字节。服务器只看到接收到一条 60

字节的“流”（假设服务器在收到三条消息后执行一次接收操作）。

ISO-on-TCP

ISO-on-TCP 是一种使用 RFC 1006 的协议扩展。ISO-on-TCP

的主要优点是数据有一个明确的结束标志，这样您就可以知道何时接收到了整条消息。S

PS7 协议 (Put/Get) 使用了ISO-on-TCP 协议。ISO-on-TCP 仅使用 102 端口，并利用

TSAP（传输服务访问点）将消息路由至适当接收方（而非 TCP 中的某个端口）。

ISO-on-TCP 协议对接收到的每条消息进行划分。例如：客户端使用 ISO-on-TCP

协议向服务器发送三条消息。即使服务器在对收到的消息进行校验前会等待集齐所有消息

，每条消息一经发出，服务器仍会接收每条消息且明确看到的是三条不同消息。这是

TCP 协议与 ISO-on-TCP 协议的不同之处。

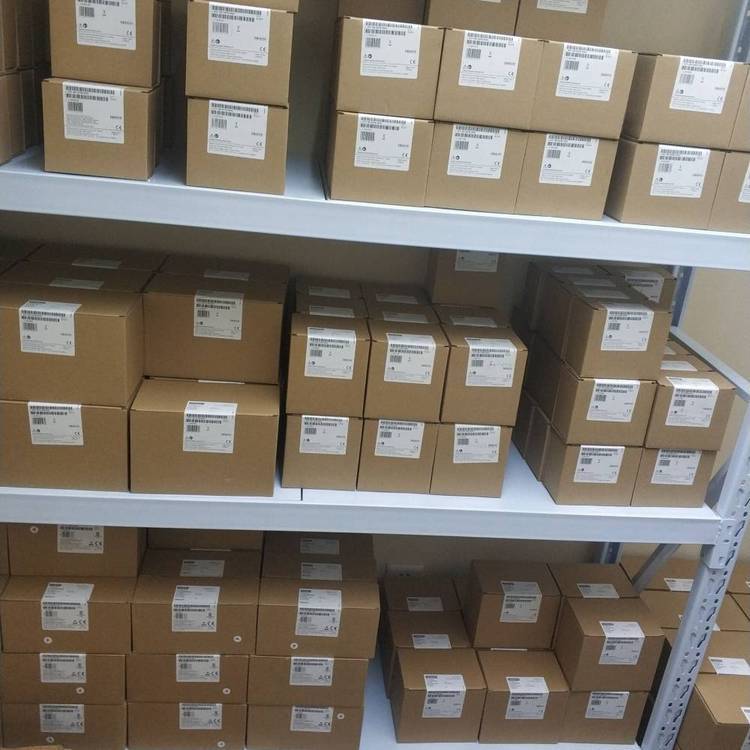

仓库
