一、性能参数

该泵性能范围（按设计点计）：

转速：2900r/min和1450r/min

进口直径：50～mm

流量：6.3～400m3/n

扬程：5～125m

该泵系列型谱及主要性能参数见性能表和性能图。

工作温度：80℃

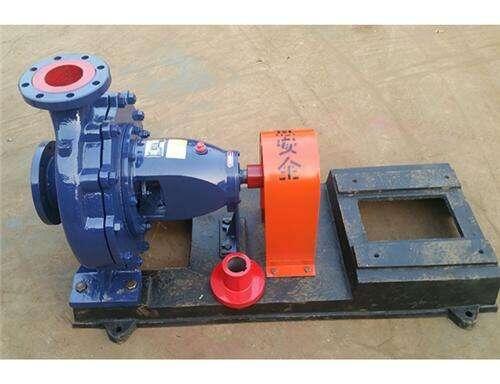

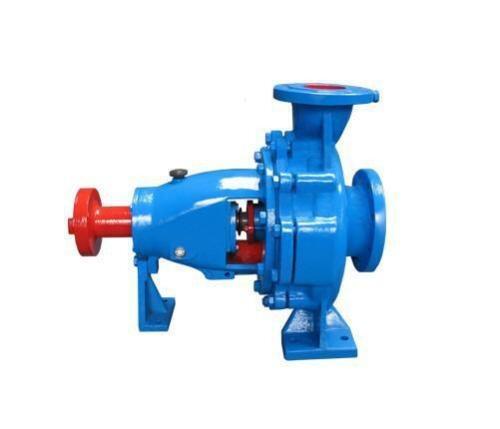

IS型泵的 泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。
泵的壳体（即泵体泵盖）构成泵的工作室，叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和部分轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。

部分自吸泵型号参数：型号：25ZX3-32流量:3m3/h扬程:32m吸程:5m转速:2900r/min电机功率:1.5kw型号：50ZX15-40流量:15m3/h扬程:40m吸程:5m转速:2900r/min电机功率:4kw型号：50ZX20-75流量:20m3/h扬程:75m吸程:4.5m转速:2900r/min电机功率:11kw型号：80ZX40-22流量:40m3/h扬程:22m吸程:4.5m转速:2900r/min电机功率:5.5kw型号：100ZX100-65流量:100m3/h扬程:65m吸程:4m转速:2900r/min电机功率:30kw型号：250ZX550-32流量:550m3/h扬程:32m吸程:4m转速:1450r/min电机功率:75kw

清水泵的装配

装配

装配是检修过程中的一个重要环节，关系到泵的维修质量，必须加以重视并正确确定装配程序。

准备工作

装配前，进水段要装好密封环，中段要装好密封环，导翼及翼套，出水段要装好导翼，平衡套及平衡环，在装配时螺钉要涂润滑油，以便于下次拆卸。

装配顺序

(1) 将进水段装在机座上，用螺栓与机座连接牢固。

(2) 在泵轴上装配进水侧轴套，在轴套上暂时穿上水封环，填料压盖，挡水圈及左轴承内端盖，并装上左滚动轴承，在轴承上抹上润滑脂。

(3) 将泵轴自左至右串入进水段。

(4) 将左轴承体与滚动轴承装配好，并将左轴承体与出水段用螺栓连接

(5) 将左轴承内外端盖用螺栓连接紧固。

(6) 将***级叶轮连其大口环及轴上键一并装好。

(7) 将***级中段连同导翼，小口环一并装好，中段是靠止口定心的，为了防止泄漏加强密封，应在止口加一层纸垫，为了中段的稳定，可暂时在中段的下面垫一木楔( 木楔应成对) 或其它垫块。

(8) 依次装配其它叶轮及中段。

(9) ***后一级导翼是装在出水段上，安装出水段。串上各拉紧螺栓并均匀拉紧，使进水段、出水段及各中段紧紧连成一体，然后将出水段用螺栓与机座连接牢固。此时可将中段下面的木楔垫或其它垫块撤除。

(10) 装好平衡环，平衡环是用螺钉固定在出水段上。

(11) 先在泵轴上暂时装配假轴套 (与平衡盘等长) ，在装上尾部轴套，滚动轴承，并将轴端锁紧螺母锁紧。

(12) 检查转子的轴向串动量，先将转子向左移到头，在轴套上作一记号(以对准某一定子位置) 。然后将转子向右移到头，再在轴套上作一记号，两记号的距离，即为未装平衡盘时的轴向串动量。

(13) 卸掉锁紧螺母，退出尾部轴套及假轴套，装上平衡盘，尾部轴套，右滚动轴承及锁紧螺母。

(14) 检查轴向串动量，以平衡盘与平衡环接触为基准。在轴套上作一记号，拨动转子向右到头再作一记号，两记号的距离，即为已装平衡盘时的轴向串动量。

(15) 卸下右滚动轴承及锁紧螺母，装配尾盖，并在尾部轴套穿上填料压盖、档水圈、轴承内端盖。

(16) 装上右滚动轴承，抹好润滑脂，拧紧锁紧螺母。

(17) 装配右轴承体，注意装配好滚动轴承。

(18) 右滚动轴承的内、外端盖用螺栓连接均匀紧固。

(19) 搬动转子，应转动轻快灵活。

(20) 将进水侧及出水侧填料装置装好，并将填料压盖给上，在装配进水侧填料装置时应注意水封环的位置，必须与水封水管对正。
===============================================================

双阳清水泵选型手册IS型IS80-65-250流量多少方产生这种故障，可使丝熔断，压缩机电动机不会运转。检查碰壳通地的方法，也可采用万用表的电阻档。先调零，然后把一支笔与公用点紧紧靠牢，另一支表笔搭紧压缩机工艺管上露出金属部分，或将外壳板的漆皮支掉一小块，进行测量。若电阻值很小，就可判断绕组或内部接线碰壳通地。压缩机卡缸压缩机卡缸就是压缩机的转轴被卡住，此时压缩机无法转动。压缩机造成卡缸的原因或者是冷冻油上不来，使润滑不够、摩擦增加，或者是管路内有尘埃、杂质，造成运动面卡死，或者纯粹机械故障致使压缩机卡死。
双阳清水泵选型手册IS型IS80-65-250流量多少方搪玻璃面的焊缝应无明显的凸起。在这里告诉大家一个专业知识，金属基体凸起部位（也就是外圆弧部位）的搪玻璃层在较高温度下，由于搪玻璃层和金属基体热膨胀系数的差异，会受到拉应力的作用，而搪玻璃层是脆性材料，抗拉应力的性能很差。在金属基体上尽量减少凸起部位的出现，凸起的焊缝应尽量磨平。搪玻璃面不应有明显的凹坑。凹坑是修磨铁胎金属基体表面的缺陷留下的，凹坑越多，说明所用的钢板的表面质量差，这种钢板不适宜用于搪玻璃设备。

双阳清水泵选型手册IS型IS80-65-250流量多少方减压阀的工作原理示意图如图所示:当P1变化时减压阀的出口首先表现为P2P2通过反馈系统出口管传到控制阀，使Pt=PkP2；从而L发生相应变化，导致Pe的变化，经压力导管导致Pk的相应变化，Pt与Pk达到新的平衡，主阀的过流面积H相应变化。P1变化，而通过H的流量不变。P2始终是原整定的低压值。当流量变化时，减压阀自我调节工作原理也如同上。QPF-F5型气动平衡阀又称主减压阀，用于气动回路中，对压缩空气的压力值进行调节，使设定的压力值近于恒定。
双阳清水泵选型手册IS型IS80-65-250流量多少方二次包装设备在日化领域的应用呈较快的上升趋势。随着行业内竞争的加剧和一些日化企业兼并重组，日化企业对于一些二次包装设备的需求有所增加。收缩设备、标识设备、自动装箱、封箱设备的应用量明显增大。在未来的时间里，二次包装技术还将在日化领域里扮演更重要的角色。包装机械低水平重复建设对行业产品的升级换代和创新已经构成了阻碍，应该想办法来解决。但只能通过市场调节和加强对它的下游产业--食品工业的监管力度来实现自然的淘汰。



四氟填料摩擦小，但耐温差，寿命短；石墨填料摩擦大，但耐温好，寿命长；高温下和带定位器的阀建议选石墨填料。若四氟填料常换，可以考虑用石墨填料。附件的选择调节阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低可靠性。
