一、性能参数

该泵性能范围（按设计点计）：

转速：2900r/min和1450r/min

进口直径：50～mm

流量：6.3～400m3/n

扬程：5～125m

该泵系列型谱及主要性能参数见性能表和性能图。

工作温度：80℃

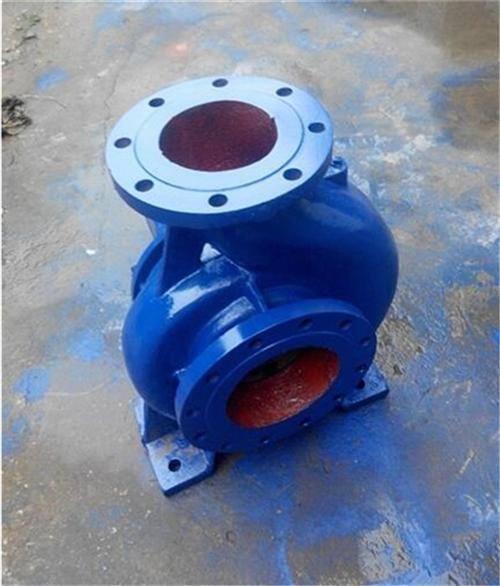

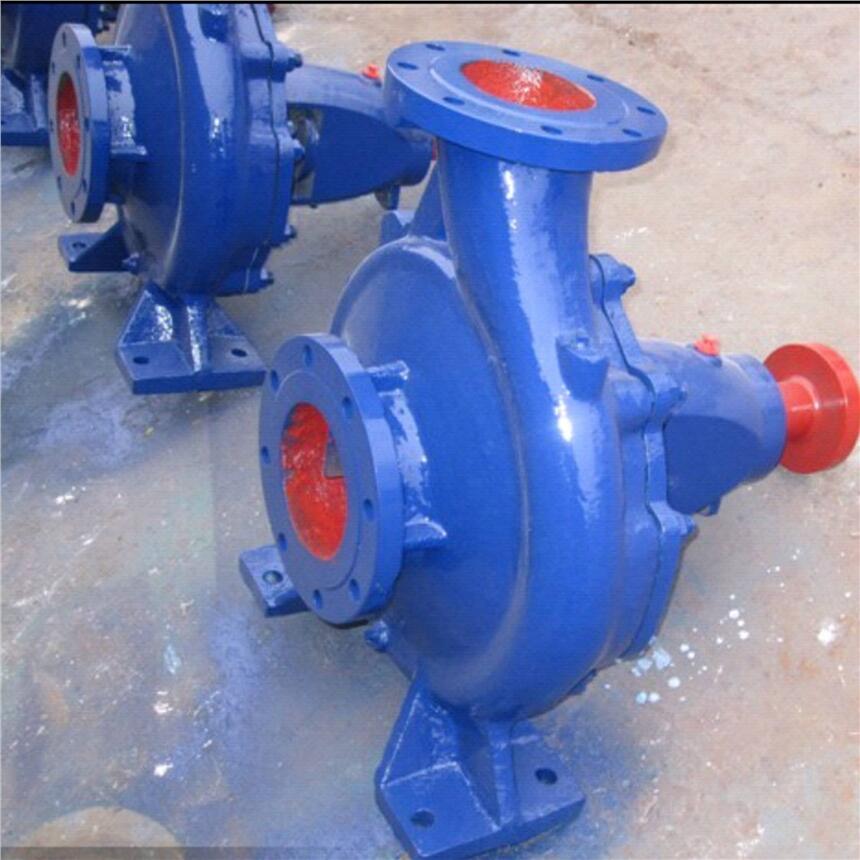

IS型泵的 泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。
泵的壳体（即泵体泵盖）构成泵的工作室，叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和部分轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。

部分自吸泵型号参数：型号：25ZX3-32流量:3m3/h扬程:32m吸程:5m转速:2900r/min电机功率:1.5kw型号：50ZX15-40流量:15m3/h扬程:40m吸程:5m转速:2900r/min电机功率:4kw型号：50ZX20-75流量:20m3/h扬程:75m吸程:4.5m转速:2900r/min电机功率:11kw型号：80ZX40-22流量:40m3/h扬程:22m吸程:4.5m转速:2900r/min电机功率:5.5kw型号：100ZX100-65流量:100m3/h扬程:65m吸程:4m转速:2900r/min电机功率:30kw型号：250ZX550-32流量:550m3/h扬程:32m吸程:4m转速:1450r/min电机功率:75kw

清水泵的装配

装配

装配是检修过程中的一个重要环节，关系到泵的维修质量，必须加以重视并正确确定装配程序。

准备工作

装配前，进水段要装好密封环，中段要装好密封环，导翼及翼套，出水段要装好导翼，平衡套及平衡环，在装配时螺钉要涂润滑油，以便于下次拆卸。

装配顺序

(1) 将进水段装在机座上，用螺栓与机座连接牢固。

(2) 在泵轴上装配进水侧轴套，在轴套上暂时穿上水封环，填料压盖，挡水圈及左轴承内端盖，并装上左滚动轴承，在轴承上抹上润滑脂。

(3) 将泵轴自左至右串入进水段。

(4) 将左轴承体与滚动轴承装配好，并将左轴承体与出水段用螺栓连接

(5) 将左轴承内外端盖用螺栓连接紧固。

(6) 将***级叶轮连其大口环及轴上键一并装好。

(7) 将***级中段连同导翼，小口环一并装好，中段是靠止口定心的，为了防止泄漏加强密封，应在止口加一层纸垫，为了中段的稳定，可暂时在中段的下面垫一木楔( 木楔应成对) 或其它垫块。

(8) 依次装配其它叶轮及中段。

(9) ***后一级导翼是装在出水段上，安装出水段。串上各拉紧螺栓并均匀拉紧，使进水段、出水段及各中段紧紧连成一体，然后将出水段用螺栓与机座连接牢固。此时可将中段下面的木楔垫或其它垫块撤除。

(10) 装好平衡环，平衡环是用螺钉固定在出水段上。

(11) 先在泵轴上暂时装配假轴套 (与平衡盘等长) ，在装上尾部轴套，滚动轴承，并将轴端锁紧螺母锁紧。

(12) 检查转子的轴向串动量，先将转子向左移到头，在轴套上作一记号(以对准某一定子位置) 。然后将转子向右移到头，再在轴套上作一记号，两记号的距离，即为未装平衡盘时的轴向串动量。

(13) 卸掉锁紧螺母，退出尾部轴套及假轴套，装上平衡盘，尾部轴套，右滚动轴承及锁紧螺母。

(14) 检查轴向串动量，以平衡盘与平衡环接触为基准。在轴套上作一记号，拨动转子向右到头再作一记号，两记号的距离，即为已装平衡盘时的轴向串动量。

(15) 卸下右滚动轴承及锁紧螺母，装配尾盖，并在尾部轴套穿上填料压盖、档水圈、轴承内端盖。

(16) 装上右滚动轴承，抹好润滑脂，拧紧锁紧螺母。

(17) 装配右轴承体，注意装配好滚动轴承。

(18) 右滚动轴承的内、外端盖用螺栓连接均匀紧固。

(19) 搬动转子，应转动轻快灵活。

(20) 将进水侧及出水侧填料装置装好，并将填料压盖给上，在装配进水侧填料装置时应注意水封环的位置，必须与水封水管对正。
===============================================================

通江清水泵型号规格及参数IS型IS80-65-250厂家对策：确认旋转方向；确认阀门是否关闭；检查阀门和压力表；检查液体粘度，以低速运转时按转速比例的流量是否出现，若有流量，则流入不足。故障现象：泵流量不足。故障原因：吸入或排出阀关闭；入口压力低；出口管线堵塞；填料箱泄漏；转速过低。对策：确认阀门是否关闭；检查阀门是否打开；确认排出量是否正常；紧固；大量泄露漏影响生产时，应停止运转，拆卸检查；检查泵轴实际转速。
通江清水泵型号规格及参数IS型IS80-65-250厂家其理由：热效率---间接一级换热一般不超过8%。直接接近1%。水质---间接有水质要求，易结垢。直接对水质无要求，不怕结垢。冷凝水---间接一级换热超过1℃，常压易汽化，浪费能源，可回收冷凝水。直接一般低于7℃可直接用水泵送进锅炉。温度---间接可调节，不可等温换热。直接可调温，可等温换热，并可储能。喷淋式：可调温，但不能等温换热和储能。储存式---间接上下温差大，有死水区。直接上下无温差，因蒸汽推动无死水区。

通江清水泵型号规格及参数IS型IS80-65-250厂家化工泵广泛的应用于化工行业的各个领域，目前国内厂家生产的化工泵主要有：IH型不锈钢化工泵、IHF型氟塑料化工泵、FSB型氟塑料化工泵、CQB化工磁力泵、CQ化工磁力泵、FZB化工自吸泵等。这些化工泵被广泛应用于化工、冶金、制药、化成箔等行业，均有着重要的用途。依据化工泵材料的不同，对其应用领域做如下分类：1）化工泵（不锈钢材质）广泛用于石油、化工、冶金、合成纤维、制药、食品、合成纤维等部门用于输送碱性腐蚀介质；化工泵（氟塑料化工泵）使用于输送任何酸性、碱性腐蚀性介质；化工泵（铸铁材质）用于工业、城市给水、排水、亦可用于农田、果园排灌，供输送清水或物理及化学性质类似清水的其他液体之用。
通江清水泵型号规格及参数IS型IS80-65-250厂家动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。



壳体静电除尘器设备壳体安装的要求是从支座到顶梁的每个尺寸都必须在误差范围内，其次必须确保整体的密封性。壳全的漏焊经常发生在入孔门进，出气口、顶梁底部和立柱底板等处，入孔门合不严，石棉盘根脱落，也很容易造成漏风，在负压下电场风速不匀、影响收尘效率。为防止烟气窜流不通过电场，顶梁下导流板，分布板挡风板，两侧边缘阻流板，内部走台挡风板都必须安装到位，真正起到挡风作用，否则直接影响排放浓度。由于工期紧、施工单位责任心不强，这此小挡风板往往不被重视，不是漏装、少装就是安装不严实，起不到密封、阴流的作用。
