一、性能参数

该泵性能范围（按设计点计）：

转速：2900r/min和1450r/min

进口直径：50～mm

流量：6.3～400m3/n

扬程：5～125m

该泵系列型谱及主要性能参数见性能表和性能图。

工作温度：80℃

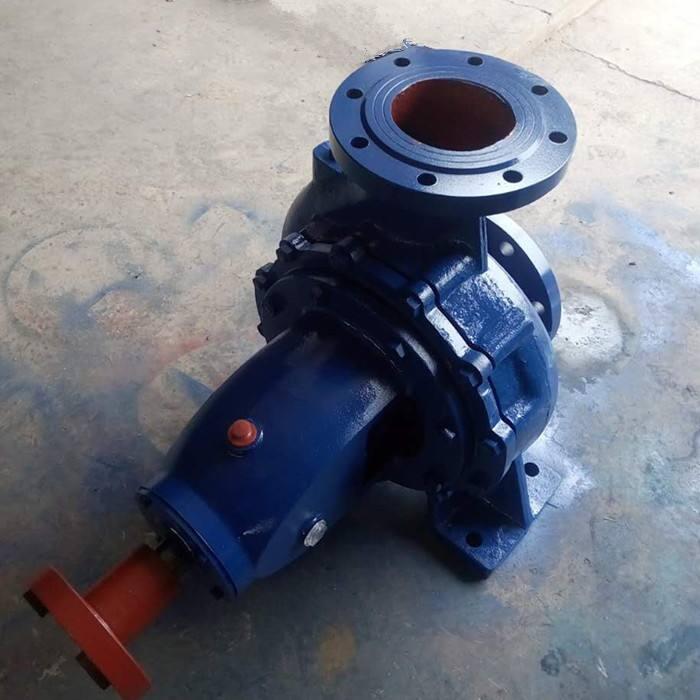

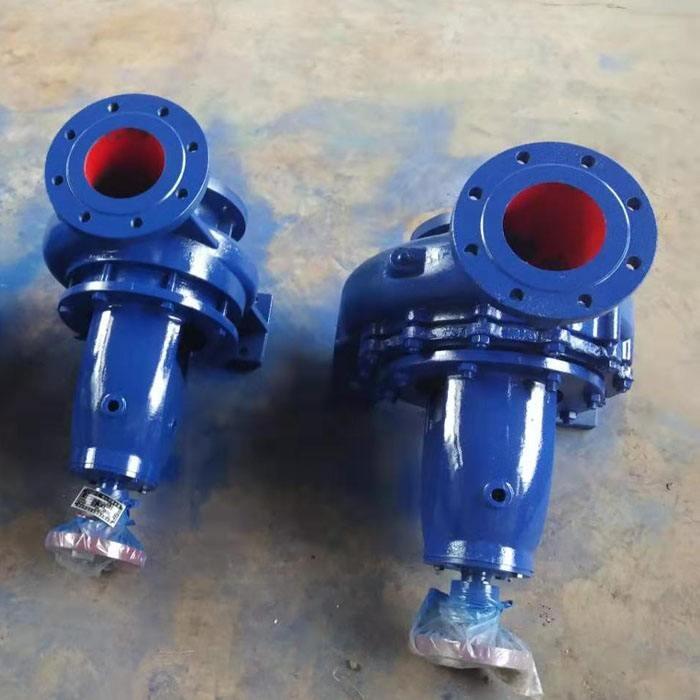

IS型泵的 泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。

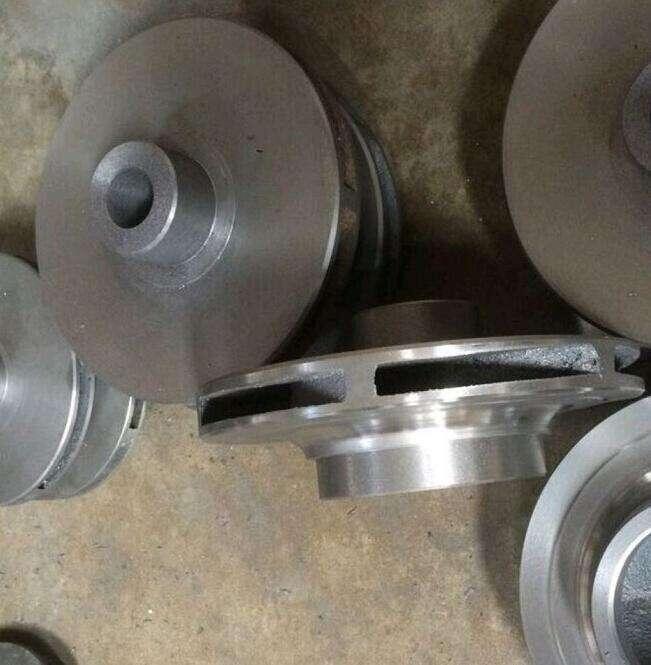

泵的壳体（即泵体泵盖）构成泵的工作室，叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和部分轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。

部分自吸泵型号参数：型号：25ZX3-32流量:3m3/h扬程:32m吸程:5m转速:2900r/min电机功率:1.5kw型号：50ZX15-40流量:15m3/h扬程:40m吸程:5m转速:2900r/min电机功率:4kw型号：50ZX20-75流量:20m3/h扬程:75m吸程:4.5m转速:2900r/min电机功率:11kw型号：80ZX40-22流量:40m3/h扬程:22m吸程:4.5m转速:2900r/min电机功率:5.5kw型号：100ZX100-65流量:100m3/h扬程:65m吸程:4m转速:2900r/min电机功率:30kw型号：250ZX550-32流量:550m3/h扬程:32m吸程:4m转速:1450r/min电机功率:75kw

清水泵的装配

装配

装配是检修过程中的一个重要环节，关系到泵的维修质量，必须加以重视并正确确定装配程序。

准备工作

装配前，进水段要装好密封环，中段要装好密封环，导翼及翼套，出水段要装好导翼，平衡套及平衡环，在装配时螺钉要涂润滑油，以便于下次拆卸。

装配顺序

(1) 将进水段装在机座上，用螺栓与机座连接牢固。

(2) 在泵轴上装配进水侧轴套，在轴套上暂时穿上水封环，填料压盖，挡水圈及左轴承内端盖，并装上左滚动轴承，在轴承上抹上润滑脂。

(3) 将泵轴自左至右串入进水段。

(4) 将左轴承体与滚动轴承装配好，并将左轴承体与出水段用螺栓连接

(5) 将左轴承内外端盖用螺栓连接紧固。

(6) 将***级叶轮连其大口环及轴上键一并装好。

(7) 将***级中段连同导翼，小口环一并装好，中段是靠止口定心的，为了防止泄漏加强密封，应在止口加一层纸垫，为了中段的稳定，可暂时在中段的下面垫一木楔( 木楔应成对) 或其它垫块。

(8) 依次装配其它叶轮及中段。

(9) ***后一级导翼是装在出水段上，安装出水段。串上各拉紧螺栓并均匀拉紧，使进水段、出水段及各中段紧紧连成一体，然后将出水段用螺栓与机座连接牢固。此时可将中段下面的木楔垫或其它垫块撤除。

(10) 装好平衡环，平衡环是用螺钉固定在出水段上。

(11) 先在泵轴上暂时装配假轴套 (与平衡盘等长) ，在装上尾部轴套，滚动轴承，并将轴端锁紧螺母锁紧。

(12) 检查转子的轴向串动量，先将转子向左移到头，在轴套上作一记号(以对准某一定子位置) 。然后将转子向右移到头，再在轴套上作一记号，两记号的距离，即为未装平衡盘时的轴向串动量。

(13) 卸掉锁紧螺母，退出尾部轴套及假轴套，装上平衡盘，尾部轴套，右滚动轴承及锁紧螺母。

(14) 检查轴向串动量，以平衡盘与平衡环接触为基准。在轴套上作一记号，拨动转子向右到头再作一记号，两记号的距离，即为已装平衡盘时的轴向串动量。

(15) 卸下右滚动轴承及锁紧螺母，装配尾盖，并在尾部轴套穿上填料压盖、档水圈、轴承内端盖。

(16) 装上右滚动轴承，抹好润滑脂，拧紧锁紧螺母。

(17) 装配右轴承体，注意装配好滚动轴承。

(18) 右滚动轴承的内、外端盖用螺栓连接均匀紧固。

(19) 搬动转子，应转动轻快灵活。

(20) 将进水侧及出水侧填料装置装好，并将填料压盖给上，在装配进水侧填料装置时应注意水封环的位置，必须与水封水管对正。
===============================================================

红旗清水泵型号大全及图片is125-100-200C流量多少方反击式破碎机主要有机体部分、转子部分和二组反击板等主要部件。机体部分分为上下机体二部分组成，全部由钢板焊接而成，上下机体采用螺钉连接，机体内有若干钢衬板用带榫埋头螺钉固定于机壳内壁以保护机体不受磨损，在机体上设有几个小门便于观察，检修和更换易损零件。门上镶有橡皮管起防尘作用。上机体入口处装有链幕，阻挡破碎腔内料块飞出。转子部分的转子体由铸钢制成，高锰钢板锤固定在其座板上，54型板锤则嵌入转子体槽内，板锤可两面使用，两面均磨损后需换新。
红旗清水泵型号大全及图片is125-100-200C流量多少方像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。隔膜阀隔膜阀是一种特殊形式的截断阀,其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开.旋塞阀旋塞阀是用带孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作的阀门.旋塞阀的塞体多为圆锥体,也有圆柱体,旋塞阀结构简单、启闭迅速、流体阻力小.旋塞阀通常用于压力不高、口径不大的场合.旋塞阀多用于截断介质流动,也可进行介质分配,三通旋塞阀和四通旋塞阀则多用于改变介质流动方向或进行介质分配.安全阀安全阀用在锅炉、压力容器等受压设备上作为超压保护装置.当被保护设备内介质压力异常升高达到规定值时,阀门自动开启,继而全量排放,以防止压力继续升高,当压力降低到另一规定值时,自动关闭.减压阀减压阀是调节阀的一种,它是通过启闭件的节流,将进口压力降至某一需要的出口压力,并能在进口压力及流量变动时,利用介质本身的能量保持出口压力基本不变的阀门疏水阀疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门.紧急关闭阀紧急关闭阀是近几年开发出来的新产品。

红旗清水泵型号大全及图片is125-100-200C流量多少方为了得到均匀的颗粒，在设备外部增加了分级装置，把大粒的淘选出来过滤分离，把不合格的晶粒随同溶液返回结晶系统。真空结晶器与冷却结晶器的比较如果结晶器与冷却器联用时，冷却器就成为过饱和发生器，视过饱和度水平的高低，只有结垢相对严重与轻微之分；操作周期相对短一些与长一些之分；可是从根本上避免倒换停车清洗，或者对附设的备用换热器(冷却器)定期切换清洗。换热器设备都是比较庞大而且结构复杂，投资也很高，从这一点上可以明显看出真空结晶器的优越性。
红旗清水泵型号大全及图片is125-100-200C流量多少方一般来说，在常温低压时，齿轮泵选用非金属软蜜密封垫;中压高温时，选用金属与非金属组合密封垫或金属密封垫;在温度，压力有较大的波动时，选用弹性好的或自紧式密封垫;在低温，腐蚀性介质或真空条件下，应考虑具有特殊性能的密封垫。这里需要说明的是法兰情况对垫片选择的影响。法兰表面粗糙度的影响。法兰表面粗糙度对密封效果影响很大，特别是当采用非软质垫片时，密封表面粗糙的度值大是造成泄露的主要原因之一。，车削法兰面的刀纹是螺旋线，使用金属垫片时，如果粗糙度值较大，垫片就不能堵死刀纹所形成的这条螺旋槽，在压力作用下，介质就会顺着这条沟槽泄露出来。



因为粉尘物料大多含有或大或小的颗粒，对阀门密封面的磨损是毋庸置疑的，而且选型不当，也会大大降低阀门的使用寿命，或很快造成阀门内漏，影响继续使用。在一定条件下，地形是形响管道定线的主要因素，定线时应充分利用地形，使管道的走向符合地形趋势，一般宜顺坡排水，在整个排水区域较低的地方敷设主于管及干管，这样便于支管接人，而横支管的坡度要尽可能与地面坡度一致。在地形平坦地区，应避免小流量的横支曹长距商平行等高线数设，注意让其尽早接人干管，要注意千管与等高线垂直，主于管与等高线平行。
