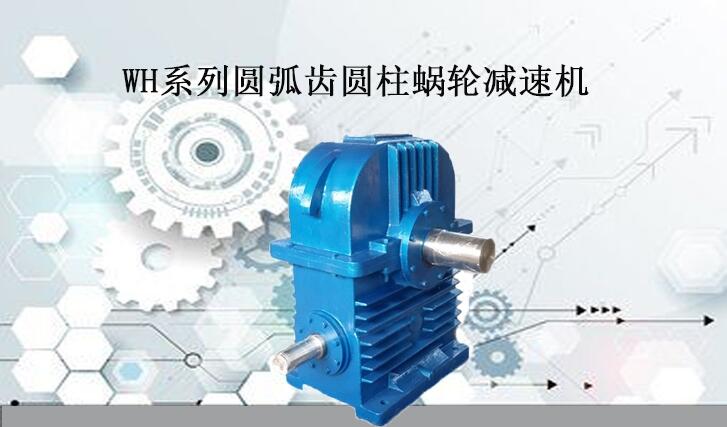

WH系列圆弧圆柱蜗轮减速机

产品简介

本系列减速机符合部颁标准JB2318-79，圆弧圆柱蜗杆传动，也称为曲纹面圆柱蜗杆传动，齿形为凹凸面共的形式，其中蜗杆为凹面，蜗轮为凸面，蜗杆齿廓为圆弧形，代号为ZC蜗杆。

产品特点

本产品具有承载能力大，传动效率高，输出扭矩大，工作平稳，寿命长，体积小等特点，广泛应用于冶金、矿山、起重、化工、建筑等行业，其工作环境为-40℃-+40℃。输入轴转数不大于1500转/分，高速轴可正反运转。

产品规格：

1、本机结构为单级，包括以下四种：

（1）WHT通用型；

（2）WHX蜗轮在下型；

（3）WHS蜗轮在上型；

（4）WHC蜗轮在侧型。

2、中心距Amm

本系列规定为42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500

3、工程传动比

本系列8、10、12.5、16、20、25、31.5、40、50。

4、装配形式

用罗马数字I、II、III......表示，带风扇的后面加“F”
