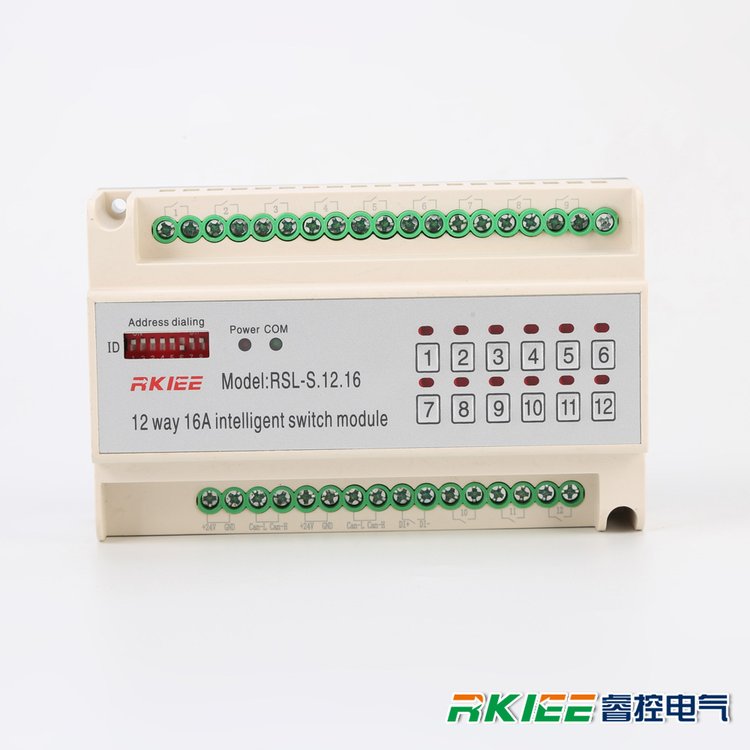

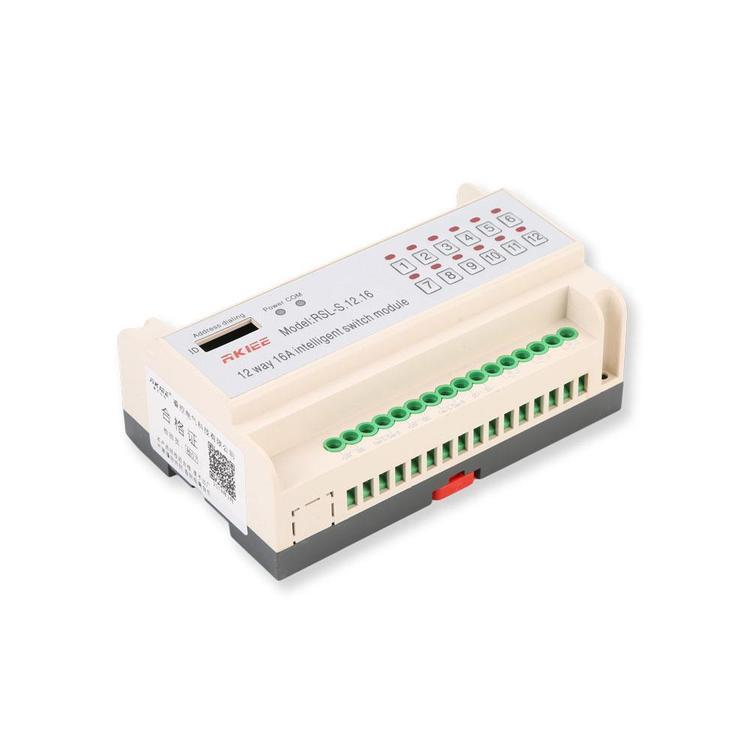

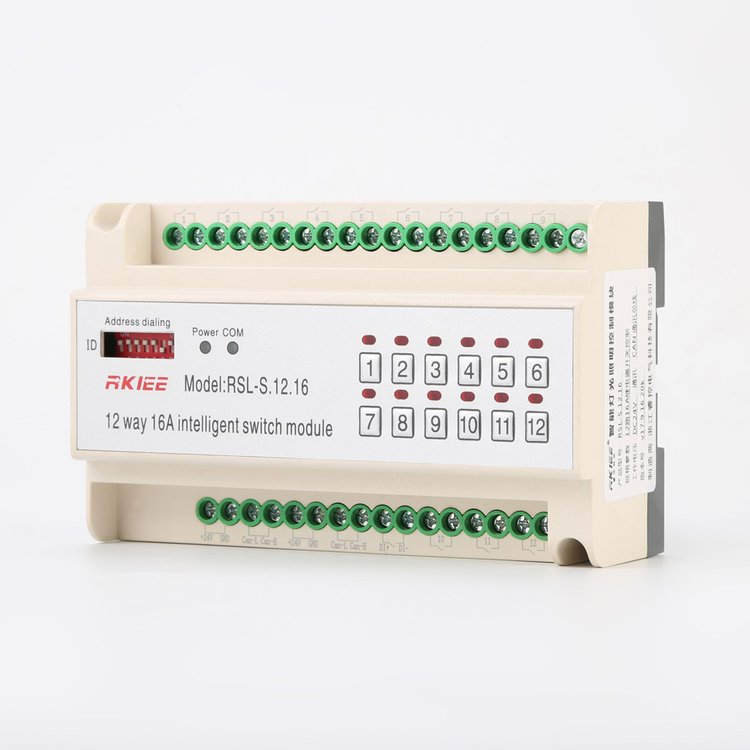

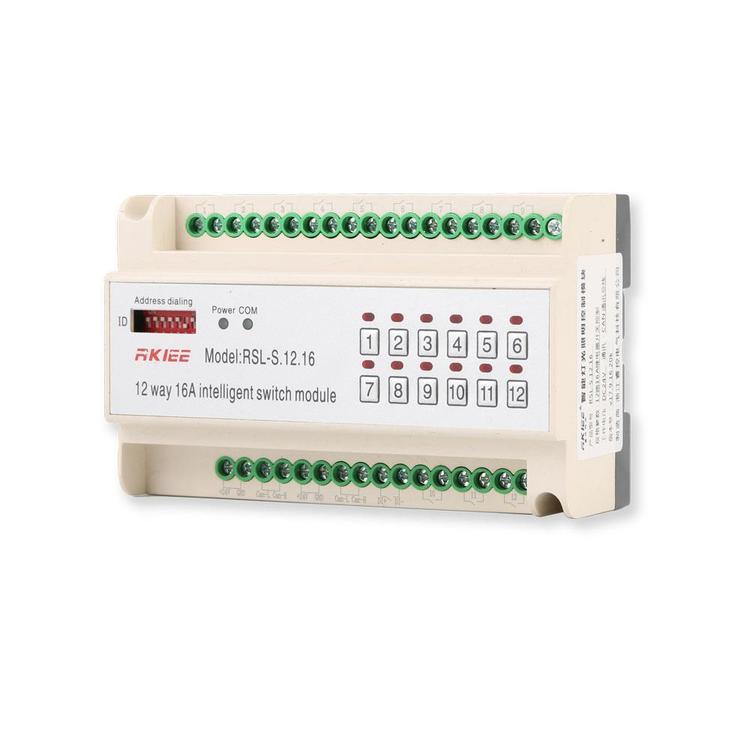

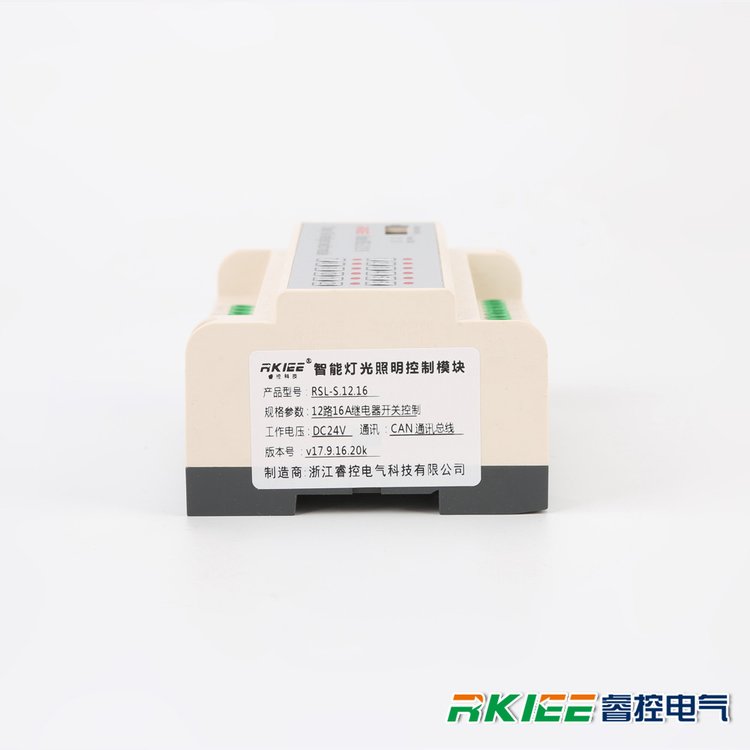

12路智能照明控制器/智能照明模块?RSL-S.12.16型

性能描述：

1，标准导轨式安装占8个模数位；

2，提供12路16A继电器开关，每回来可独立控制3300W设备开关；

3，可设置各回路的开机初始值；

4，具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；

5，设置两组互锁模式，能控制6组窗帘

6，设置3互锁模式，能控制两台中央空调的低速、中速和高速档位；

7，执行场景命令后立即向监控中心返回各个回路的实际开关状态；

8，具有本机及远程编程、测试功能；

9，自带应急开关按键，方便调试；

10,自带回路状态指示灯，开关状态一目了然；

11，支持在线刷新程序；

12，采用CAN-BUS总线通信；

技术参数：

1，供电电压: DC24V，90mA ；

2，受控回路：12路继电器开关或是4组窗帘；

3，继电器回路开关负载 (阻性)：AC 250V / 抗浪涌能力达到170A以上；

4，继电器最大切换电流：16A；

5，继电器机械耐久性：10,000,000次；

6，继电器电耐久性：100,000次；

7，静功率消耗：0.5W ；

9，最大功耗：8W；

10,控制端口：2×CAN-BUS；

10,电源接口：2组；

11.网络连接设备最大数量：64个；

12,外观尺寸：143mm(L)×90mm(W)×57mm(H)；

13,重 量：430g/pcs；

照明负载参考白炽灯

2400W日光灯T5/T8并联补偿1600WDUO回路1600W低压卤素灯电感变压器1300W电子变压器1600W卤素灯230V

2400WDulux灯无补偿1200W并联补偿1200W水银灯无补偿2100W并联补偿2100W电子镇流器数量18W2324W2336W1458W1180W10开关容量（触点）最大冲击电流（150us)400A最大冲击电流（250us)320A最大冲击电流（600us)200A

功能实现描述（例举）：

浙江睿控智能照明模块为导轨式安装，含12路智能继电器，每回路可独立控制3300W灯具的开关，带应急按键，LED灯时时指示各个回路开关状态，可设置为互锁控制6组窗帘开合。
