产品简介Product Introduction

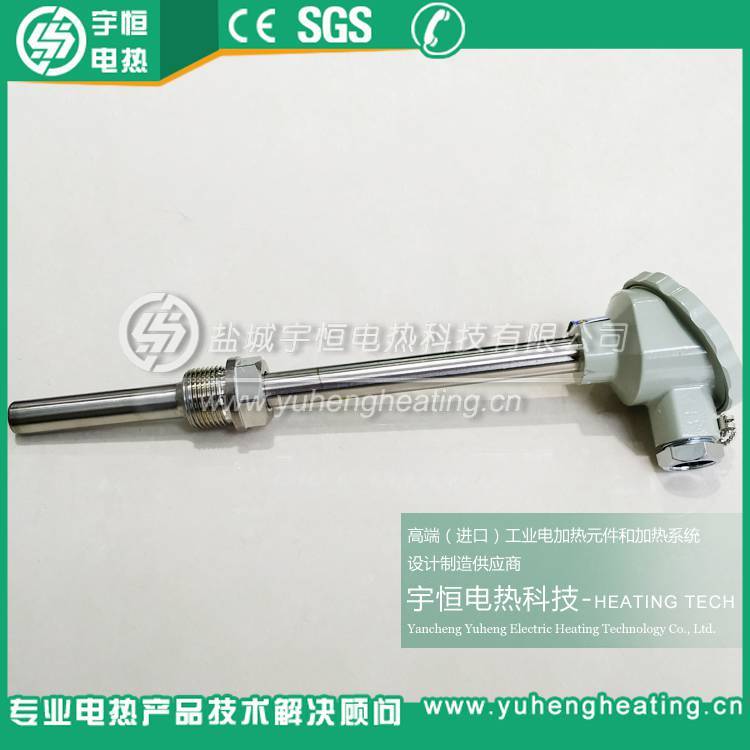

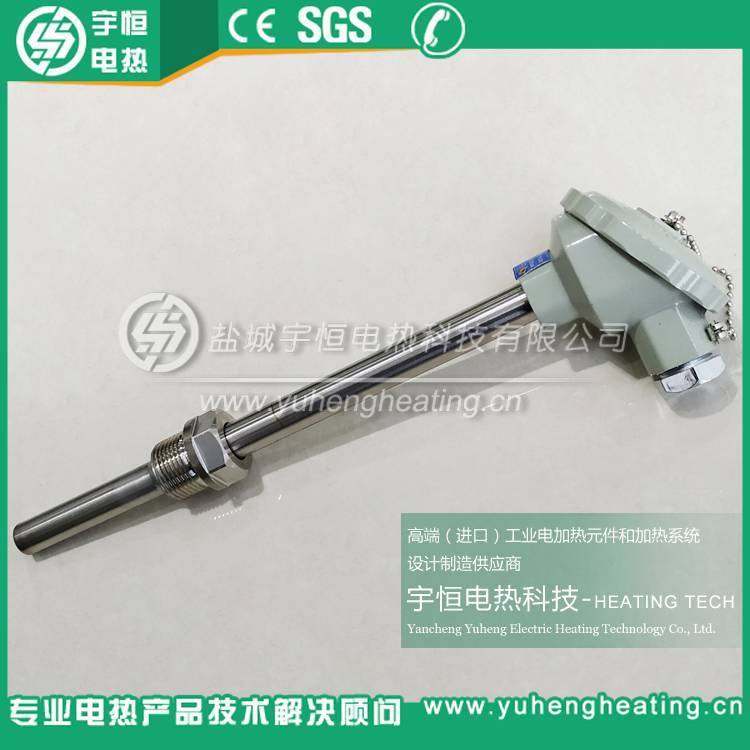

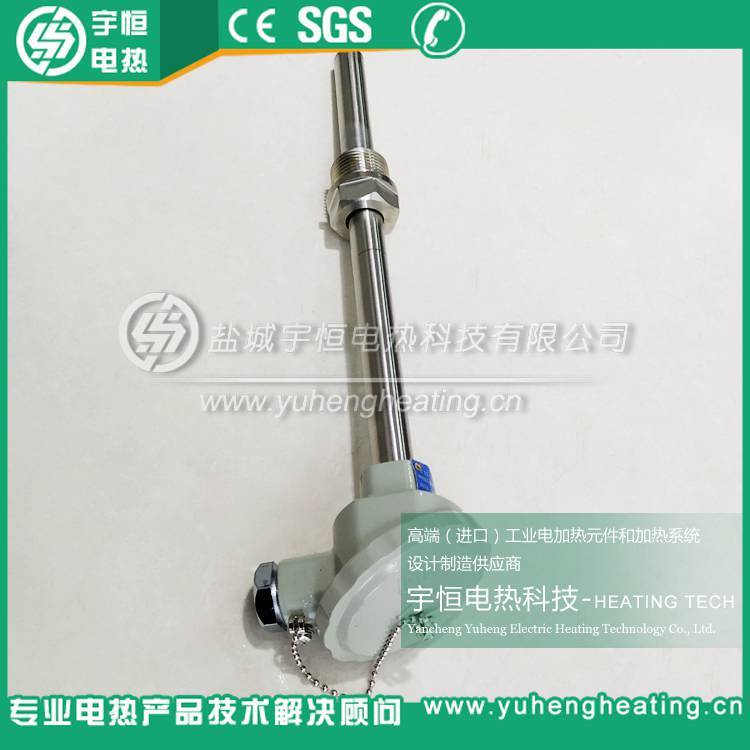

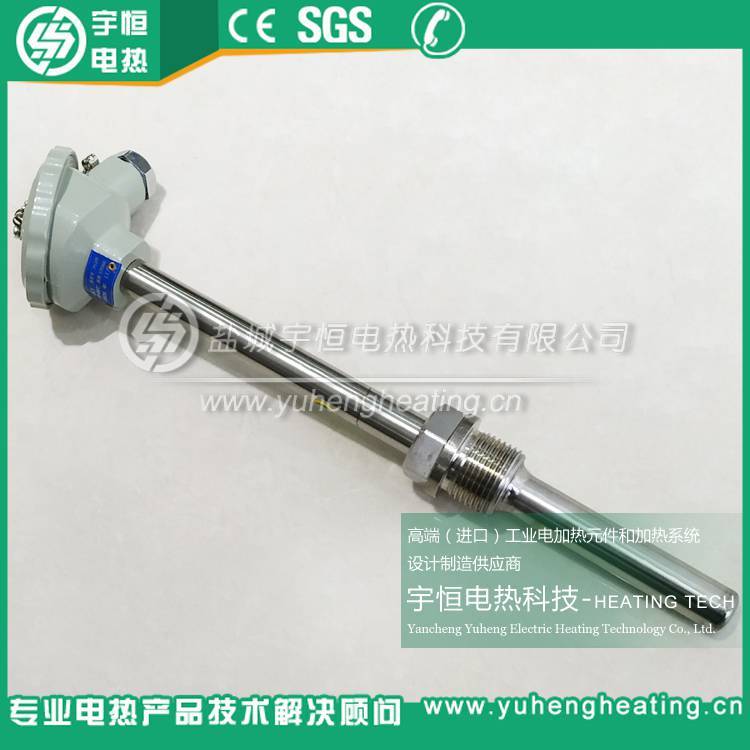

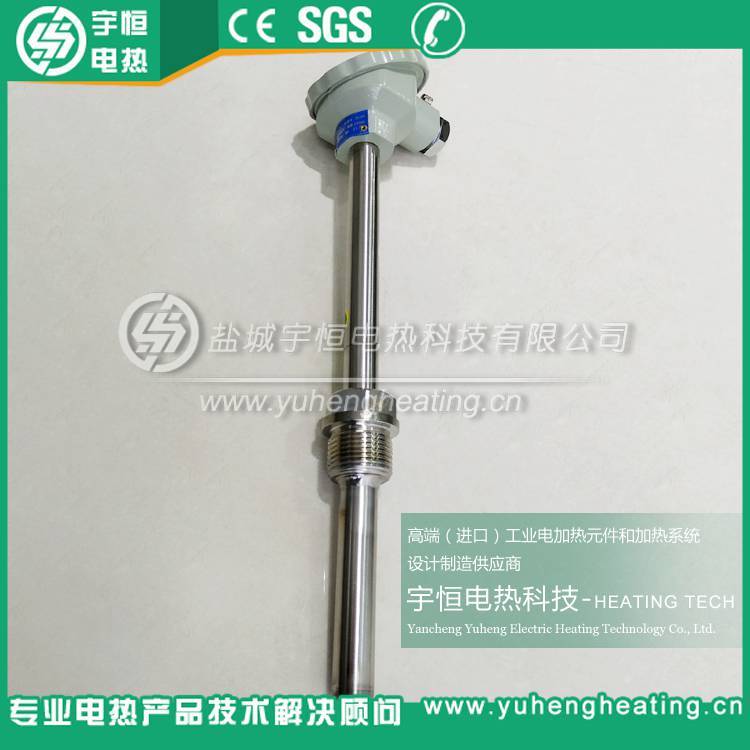

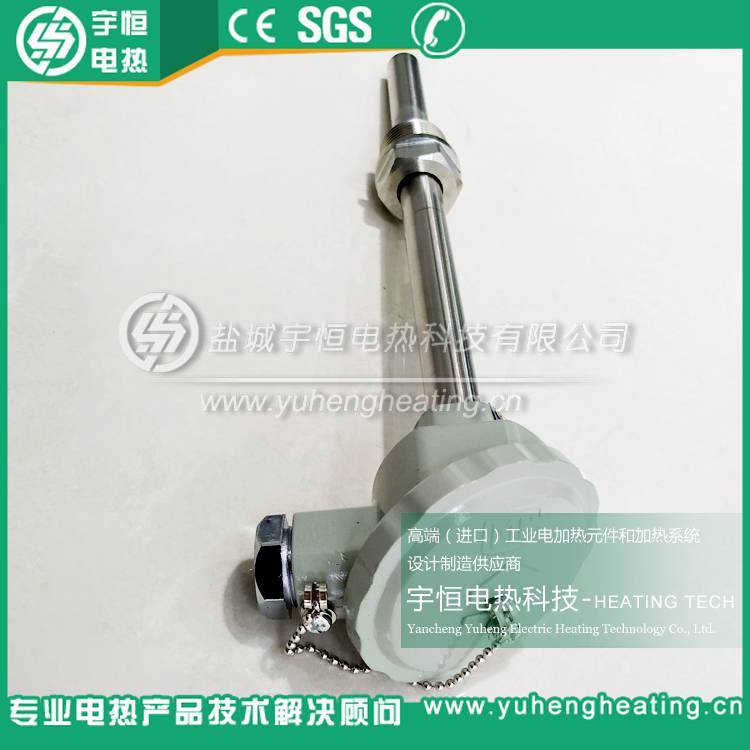

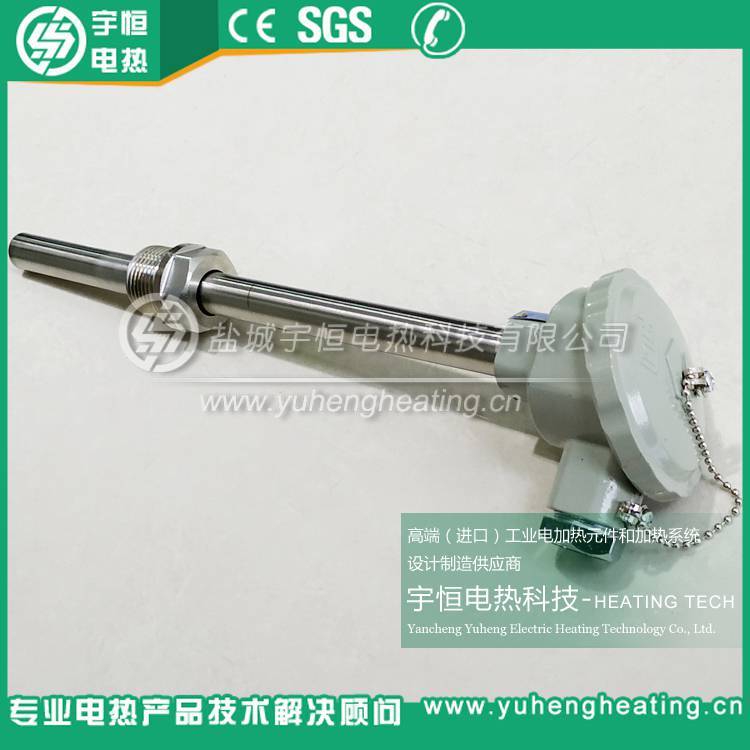

产品图片Product Picture

? ? ? ?

? ? ? ?

? ? ? ?

? ? ? ?

相关知识Related Knowledge

pt100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

组成部分

常见的pt100感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。

工作原理?

它的工作原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。但他们之间的关系并不是简单的正比的关系，而更应该趋近于一条抛物线。?

铂电阻的阻值随温度的变化而变化的计算公式：?

-200

0≤t

Rt为t℃时的电阻值，R0为0℃时的阻值。公式中的A,B,系数为实验测定。这里给出标准的DIN IEC751系数：A=3.9083E-3、 B=-5.775E-7、 C=-4.183E-12?

根据韦达公式求得阻值大于等于100欧姆的Rt -〉t的换算公式：?

0≤t

PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1 αT)　其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度
因此白金作成的电阻式温度检测器,又称为PT100。?

1：Vo=2.55mA ×100(1 0.00392T)=0.255 T/1000 。?

2：量测Vo时,不可分出任何电流,否则测量值会不准。电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255 T/1000。其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55 T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。其后差动放大器之输出为Vo=10(V2-V1)=10(2.55 T/100-2.55)=T/10,如果当前室温为25℃,则输出电压为2.5V。?

购买须知Purchase Notice

购买之前，请客户确定好自己需要购买的产品，可以提供图纸、实物图片或者样品，提升沟通效率。
1、付款方式
?1?正常定制产品全款发货
?2?预付30-50（货款）定金，余款在发货前付清
?3?预付30-50（货款）定金，余款物流代收，代收手续费有需方支付
另注：一般小货轻货采用快递方式发货（具体快递根据具体地域帮助选择合适快递公司），样品件一般采用顺丰快递，重货大件一般采用德邦物流、天地华宇、佳吉快运、中铁物流等物流（这类产品一般长度不长于3米）。产品长于3米或一些控制柜运输途中不易太多中转的一般采用专线物流。具体运费可以预付可以到付（具体费用具体咨询！）。
2、退换货政策
定制产品按照样品或者图纸生产，如尺寸，质量有问题可联系工作人员换货处理，流程是买方寄回产品（运费买方先垫付，如确实质量问题，我司承担，不接受到付），我司检验部确认为产品质量问题，重新加工后寄给用户。来回运费由我司承担，正常时间为一周。
3、 发票制度说明
我公司可以开具13增值税发票，款项落实到公司账户信息后，我们会在货物寄出前寄出 ，正常发票寄快递，特殊情况除外，发票寄出我们会议短信或者电话形式告知用户。
