支撑环导向带 油缸导向带 OX欧型圈
导向带，又称支撑环，是以聚四氟乙烯（PTFE）、树脂夹布等复合材料制成的工业导向元件，工作温度范围
为-40～120℃，承压能力达5MPa。该部件通常为矩形截面带状结构，作为油缸、气缸系统的标准件使用时，可
隔离活塞与缸筒、活塞杆与导向套间的直接接触，防止金属部件刮擦磨损，并有效防止异物嵌入导向环内导致
BS4049P5008 40*49.52*9.6/10.5
BS4005P5008 40*50*10/11
BS4008P5008 40*52*8/9
BS4007P5008 40*55*11.4/12.5
BS4051P5008 43*53*7.3/8
BS4553P5008 45*53*5.6/6.3
BS4555P5008 45*55*7.3/8
BS4556P5008 45*55*10/11
BS4561P5008 45*60*11.4/12.5
BS4605P5008 46*56*10/11
BS4856P5008 48*56*11.5/12.5
BS5004P5008 50*60*7.3/8
BS5006P5008 50*60*10/11
BS5065P5008 50*65*11.4/12.5
BS5085P5008 50.8*63.5*9.5/10.3
BS5203P5008 52*62*10/11
BS5564P5008 55*65*10/11
BS5567P5008 55*67*10/11
BS5609P5008 56*71*11.4/12.5
BS6068P5008 60*68*13/14
BS6069P5008 60*70*7.5/8.5
BS6070P5008 60*70*10/11
BS6074P5008 60*75*10/11
BS6371P5008 63*71*8/9
BS6378P5008 63*78*11.4/12.5
BS6364P5008 63.5*76.2*9.53/10.3
BS6472P5008 64*72*9.1/10
BS6573P5008 65*73*11.5/12.5
BS6075P5008 65*75*12/13
BS6578P5008 65*85*11.4/12.5
BS6805P5008 68*78*12/13
BS7080P5008 70*80*12/13
BS7085P5008 70*85*11.4/12.5
密封件损伤。 [1-4]
导向带通过低摩擦、耐磨及耐化学腐蚀特性实现导向功能，能够吸收振动、降低噪音，均匀分布径向力，其结
构设计可阻挡外部颗粒物侵入液压系统。安装时需按45°裁剪并控制开口长度，以适应不同机械系统的需求。
聚四氟乙烯材质因具备优异滑动性能与干运行特性，广泛应用于工程机械、矿山设备等重型液压系统的支承元
件，可提升设备的热机械稳定性与使用寿命。
材质：PTFE+铜粉、酚醛夹布、木柏
主要特点：导向的作用和吸收振动性能,并有极好的耐磨性能和良好的干动行特性。
工作温度：一般使用温度范围为-40～120 ℃。
产品详情
导向带由于氟碳树脂（ PTFE ）的低摩擦、耐腐蚀、热稳定等优异特性，已被广泛用做摩擦、密封零件，特别
是在腐蚀介质中，而这个问题往往是一般金属和其它非金属材料所难以解决的。氟碳树脂的弹性和韧性使之成
为优异的密封材料，特别是当它被进一步通过种种填充改性以及与某些芳香族树脂复合成塑料合金后，可以获
得更高的承载能力、热机械稳定性、耐磨性以及 PV 极限值等。

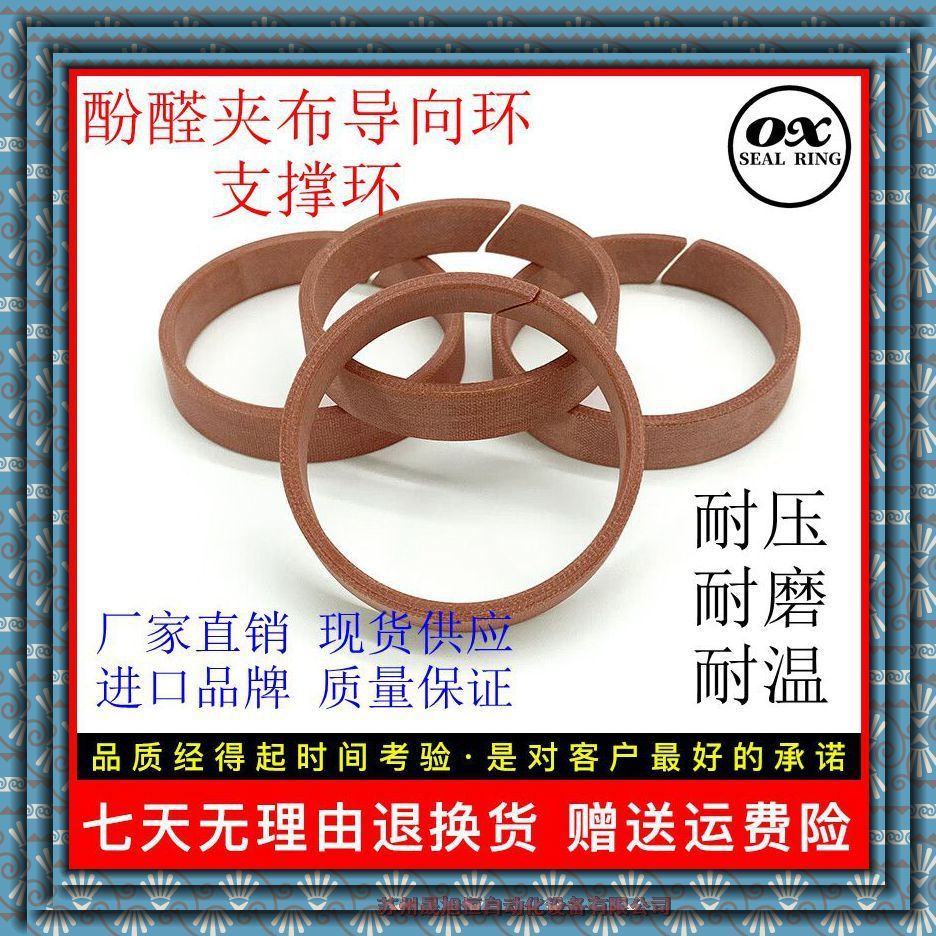

酚醛夹布耐磨支承环是由专用脱浆细白布浸以酚醛树脂经加热卷制，车削加工而成，它具有较高的机械性能
，良好的耐油性、很低的吸水性和较高的耐磨性，可广泛应用于液压缸耐磨支承环和导向耐磨套及轴承保持架
。
填充聚甲醛耐磨支承环采用杜邦聚甲醛填充聚四氟或石墨改性而成的耐磨材料，具有较高的机械强度和优异
导向带，又称支撑环，是以聚四氟乙烯（PTFE）、树脂夹布等复合材料制成的工业导向元件，工作温度范围
为-40～120℃，承压能力达5MPa。该部件通常为矩形截面带状结构，作为油缸、气缸系统的标准件使用时，可
隔离活塞与缸筒、活塞杆与导向套间的直接接触，防止金属部件刮擦磨损，并有效防止异物嵌入导向环内导致
BS4049P5008 40*49.52*9.6/10.5
BS4005P5008 40*50*10/11
BS4008P5008 40*52*8/9
BS4007P5008 40*55*11.4/12.5
BS4051P5008 43*53*7.3/8
BS4553P5008 45*53*5.6/6.3
BS4555P5008 45*55*7.3/8
BS4556P5008 45*55*10/11
BS4561P5008 45*60*11.4/12.5
BS4605P5008 46*56*10/11
BS4856P5008 48*56*11.5/12.5
BS5004P5008 50*60*7.3/8
BS5006P5008 50*60*10/11
BS5065P5008 50*65*11.4/12.5
BS5085P5008 50.8*63.5*9.5/10.3
BS5203P5008 52*62*10/11
BS5564P5008 55*65*10/11
BS5567P5008 55*67*10/11
BS5609P5008 56*71*11.4/12.5
BS6068P5008 60*68*13/14
BS6069P5008 60*70*7.5/8.5
BS6070P5008 60*70*10/11
BS6074P5008 60*75*10/11
BS6371P5008 63*71*8/9
BS6378P5008 63*78*11.4/12.5
BS6364P5008 63.5*76.2*9.53/10.3
BS6472P5008 64*72*9.1/10
BS6573P5008 65*73*11.5/12.5
BS6075P5008 65*75*12/13
BS6578P5008 65*85*11.4/12.5
BS6805P5008 68*78*12/13
BS7080P5008 70*80*12/13
BS7085P5008 70*85*11.4/12.5
密封件损伤。 [1-4]
导向带通过低摩擦、耐磨及耐化学腐蚀特性实现导向功能，能够吸收振动、降低噪音，均匀分布径向力，其结
构设计可阻挡外部颗粒物侵入液压系统。安装时需按45°裁剪并控制开口长度，以适应不同机械系统的需求。
聚四氟乙烯材质因具备优异滑动性能与干运行特性，广泛应用于工程机械、矿山设备等重型液压系统的支承元
件，可提升设备的热机械稳定性与使用寿命。
材质：PTFE+铜粉、酚醛夹布、木柏
主要特点：导向的作用和吸收振动性能,并有极好的耐磨性能和良好的干动行特性。
工作温度：一般使用温度范围为-40～120 ℃。
产品详情
导向带由于氟碳树脂（ PTFE ）的低摩擦、耐腐蚀、热稳定等优异特性，已被广泛用做摩擦、密封零件，特别
是在腐蚀介质中，而这个问题往往是一般金属和其它非金属材料所难以解决的。氟碳树脂的弹性和韧性使之成
为优异的密封材料，特别是当它被进一步通过种种填充改性以及与某些芳香族树脂复合成塑料合金后，可以获
得更高的承载能力、热机械稳定性、耐磨性以及 PV 极限值等。
酚醛夹布耐磨支承环是由专用脱浆细白布浸以酚醛树脂经加热卷制，车削加工而成，它具有较高的机械性能
，良好的耐油性、很低的吸水性和较高的耐磨性，可广泛应用于液压缸耐磨支承环和导向耐磨套及轴承保持架
。
填充聚甲醛耐磨支承环采用杜邦聚甲醛填充聚四氟或石墨改性而成的耐磨材料，具有较高的机械强度和优异
耐磨性能，产品广泛用于各种气缸、液压缸做导向环和密封环PARKER派克 BS型活塞密封圈
BS型ULTRATHAN 活塞杆密封是一种有两道密封唇且在外径处为紧配合的唇形密封。由于两道唇口之间有额外
的润滑剂，故大大地防止了干摩擦和磨损。在某些情况下，这种密封件甚至可以代替价格昂贵的两道密封串联
使用的配置。
对于多级缸应用，建议使用截面尺寸为4mm或5mm的规格。
主要优点是：
● 耐磨性极好。
● 耐冲击，抗挤出。
● 压缩变形小。
● 适应于苛刻的工作条件。
● 由于密封唇口之间的压力介质而具有充
分的润滑。
● 提高了零压力下的密封性能。
● 极好地防止了外部空气的进入。
● 易于安装。
应用范围：
工作压力：≤400bar
工作温度：-35至+110°C
表面速度: ≤0.5m/s
介 质: 液压油（矿物油基）
主要用于重载行走机械和静压中的活塞杆和柱塞的密封，沟槽和直径尺寸分别符合ISO5597/I和ISO3320国际标
准的要求。
OX欧型圈酚醛夹布PTFE+铜粉支撑环导向带
