基本参数

不锈钢孔板波纹填料应用及材料

1，不锈钢孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，最小塔径为80-200mm，*直径已达13M，液体喷淋密度可从0.2-200M3/（M2·H），应用于负压、常压和加压操作。

        不锈钢孔板波纹填料适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。

2，不锈钢孔板波纹填料的材质应符合GB/T 4239的规定，应用时可取其厚度的下偏差。

3，选用的不锈钢带偏差为：带宽H。+0.1   - 0.6(mm);带厚-0.025（mm)

规格及特性

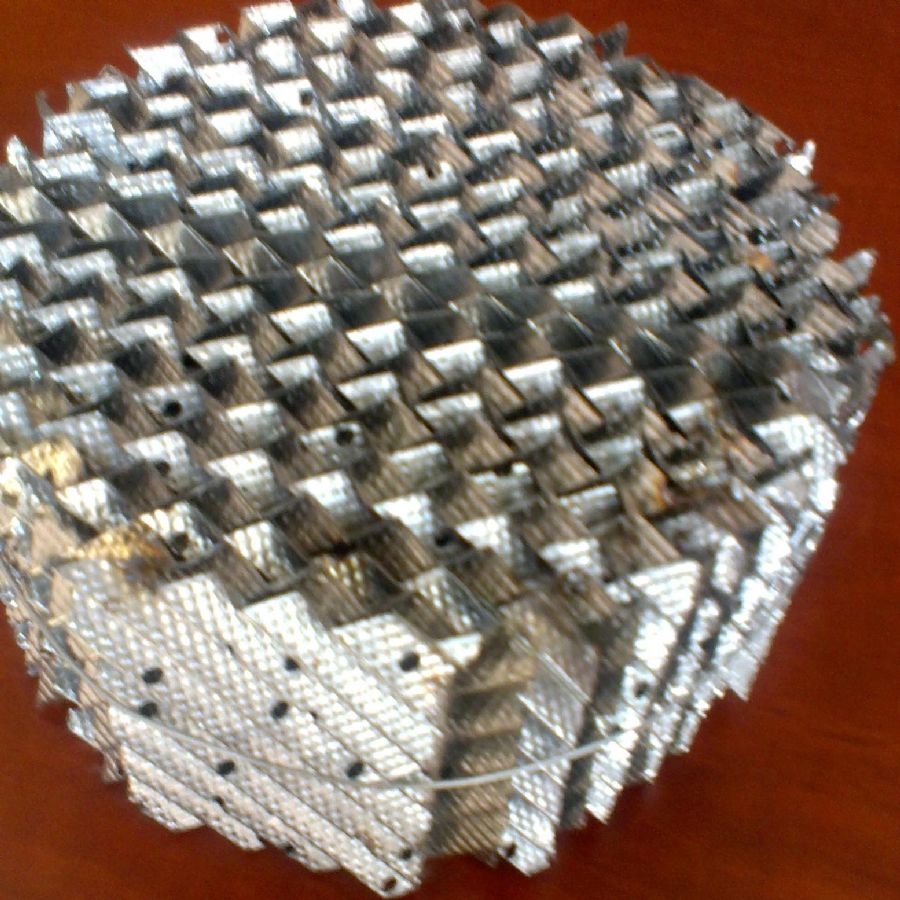

不锈钢孔板波纹填料是由不锈钢带压制成的若干波纹板片，按一定的直径要求垂直叠合组装成盘状的规整理填料，相邻波纹板片的波纹倾斜方向相反，上下相邻填料波纹片成90o交叉。

表中列出不锈钢孔板波纹填料的八种型号，选型的特征参数为填料的比表面积和波纹的倾角，可根据工艺设计要求选用。

不锈钢孔板波纹结构尺寸及特性参数
