产品简介

品牌 测量范围 产地类别 分度号 允差等级 热响应时间 联接型式 外形尺寸 电动机功率 外形尺寸 重量 应用领域

自营品牌	0-1100℃
国产	K
1	1S
法兰	1mm,1mm
1KW	1mm,1mm
1kg	环保,化工,石油,建材,电子

我公司生产的热电偶、热电阻系列*，服务可靠，价格合适。其产品质量媲美 安徽天康 上自仪等国内*，服务响应速度更是由于上自仪 安徽天康。热电偶是中高温区常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。在某些特殊场合，如化工厂、冶炼厂、火电厂等，必须采用特殊材料及结构的热电偶。卡套法兰热电偶
热电偶 铠装热电偶 耐磨热电偶 现货供应 天康 安徽天康 上自仪

详细介绍

我公司生产的耐磨热电偶、热电阻系列*，服务可靠，价格合适。其产品质量媲美 安徽天康 上自仪等国内*，服务响应速度更是由于上自仪 安徽天康。


热电偶

卡套法兰热电偶

一、应用：
本产品通常和显示仪表、记录仪表、电子计算机等 配套使用，直接测量各种生产过程中0～1800℃范围内的液体、蒸汽和气体介质以及固体表面 温度。

二、特点：
装配简单、更换方便
压簧式感温元件，抗振性能好
测量范围大
机械强度高，耐压性能好

卡套法兰热电偶

三、工作原理：
热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。

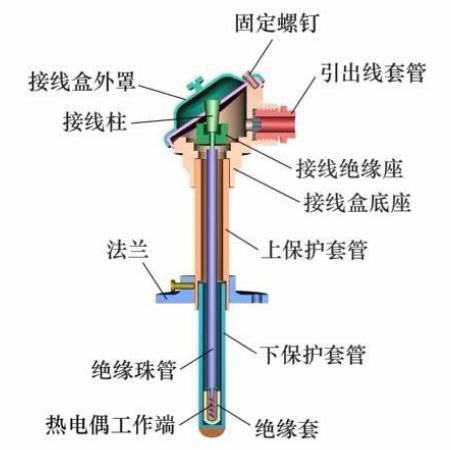

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。



四、安装：

1、安装的位置。 热电偶的安装应尽可能靠近欲测的温度控制点，使其测量端与被测介质充分接触，远离强磁场和强电场。热电偶的测温点选择应具有代表性，不能安放在被测介质很少流动的区域内。当测量管道内气体的温度时，必须使热电偶逆着流动方向安装;当测量管道中流体的温度时，必须使热电偶的测量端处于管道中流速大处，且使其保护套管的末端越过流速中心线;当测量固体温度时，必须使热电偶的测量端与被测体表面紧密顶靠，并减少接触点附近的温度梯度，以减少导热误差。
2、插入的深度。热电偶安装时，应将其浸入被测介质之中，并有一定的浸入深度。一般情况下，当采用金属保护管时，插入深度应为其直径的15~20倍;当采用非金属保护管时，插入深度应为其直径的10~15倍。
3、热辐射作用。在热电偶附近如果存在与其具有一定温差的很大物体时，热电偶将接受辐射能。从而显著改变了被测介质的温度，此时可采用辐射屏蔽罩来使其温度接近气体温度，亦即使用屏蔽式热电偶。
4、补偿导线的作用。补偿导线是指链接热电偶接线盒与温度指示仪表的一对带有绝缘层的导线。正确地使用补偿导线，不但可以讲热电偶的参考端延伸到院里热源或环境温度较恒定的地方，改善其测温线路的机械物理性能，而且还能降低测量线路的成本，提高测温准确性，即起到补偿温度作用。补偿导线的使用还应注意，其两连接点的温度应相同，且不得超过规定的使用温度(普通型不大于100°C，耐热型不大于200°C)，同时保证其与热电偶连接时极性不得接反，否则将产生附加热电动势，对回路纵热电动势产生影响，从而增大测温误差。

安徽安创自动化仪表有限公司生产的耐磨热电偶、热电阻系列*，服务可靠，价格合适。其产品质量媲美 安徽天康 上自仪等国内*，服务响应速度更是由于上自仪 安徽天康。
