产品简介

品牌 应用领域

自营品牌	环保,化工,生物产业,地矿,电子

RZG-3100S信号隔离处理器将现场各种设备的直流电流或电压信号经过隔离传送，转换成所需的直流信号输出给其它仪表，信号隔离能有效消除地回流，解决工业现场干扰及信号转换传输及匹配问题。该隔离配电器需要独立的直流电源供电，供电电源-输入-输出之间电磁隔离。隔离能力强，转换精度高。

详细介绍

 • 直流电流或电压信号输入。

•隔离输出电流或电压信号。

•一入二出的直流信号隔离器。

•电源-输入－输出1-输出2之间隔离。

•输出信号零点和满度可调整。

•带有工作电源指示灯。

•模块化拔插式结构，可带电拔插。

•标准的35mmDIN导轨卡式安装。

概述

RZG-3100S信号隔离处理器将现场各种设备的直流电流或电压信号经过隔离传送，转换成所需的直流信号输出给其它仪表，信号隔离能有效消除地回流，解决工业现场干扰及信号转换传输及匹配问题。
    该隔离配电器需要独立的直流电源供电，供电电源-输入-输出1-输出2之间电磁隔离。隔离能力强，转换精度高。

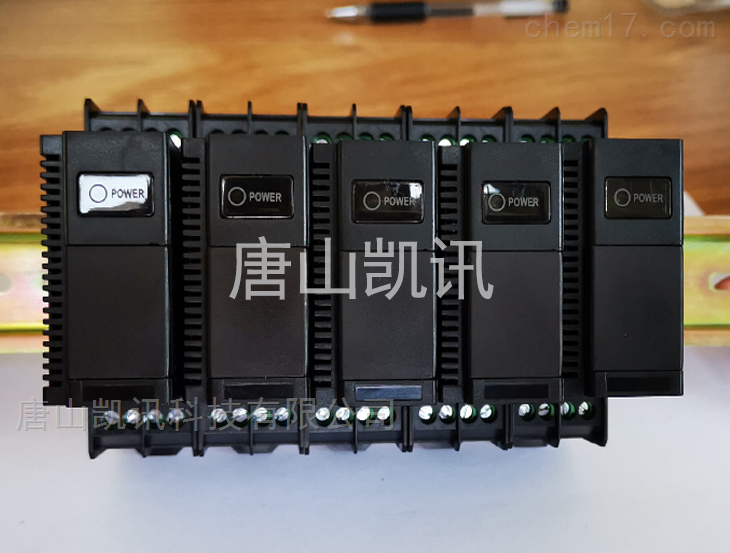

   RZG-3100S信号隔离处理器采用底座与主机拔插式结构设计，可以带电拔插。端子接线采用螺丝压紧连接方式，标准的35mmDIN导轨卡式安装。可以与单元组合仪表及DCS、PLC等系统配合使用。

选型、订货代码



型号	输入信号	第1路输出	第2路输出
RZG-3100S	4-20mA	4-20mA	4-20mA
RZG-3110S	4-20mA	4-20mA	1-5V
RZG-3120S	1-5V	4-20mA	4-20mA
RZG-3130S	1-5V	4-20mA	1-5V
RZG-3140S	1-5V	1-5V	1-5V
RZG-3190S	电压	特殊订货（电流或电压）



技术参数

供电电源
电源电压：24VDC±10%
电源指示：通电时，绿色LED 电源灯亮
电流消耗：< 35mA（24VDC供电时）
功率损耗：< 1W（24VDC供电时）

输  入
输入电流：4～20mA； 其它电流
输入电压：1～5V；其它电压
输入阻抗：电流输入时 100Ω；电压输入时：≥500KΩ

输  出
两路通道隔离输出
输出电流：4～20mA； 其它电流
输出电压：1～5V；其它电压
电流输出允许负载：≤350Ω   （注: 需特殊负载可定制 ）
电压输出阻抗：≤500Ω
输出纹波：< 10mV p-p

综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 0.5s （0 ~ 90％）
稳定时间：≤3s
电源变化影响：<±0.1% （允许电压范围）
零点调整范围：-5~+5% （通过零点旋钮调整 ）
满度调整范围：95~105% （通过满度旋钮调整 ）
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）
整机重量：约85g

三、售后说明

公司承诺：质量服务承诺：

1.质保期一年，终生免费维护。

2.在质保期内，除人为因素外，任何因仪器设计、材料或工艺不当引起的缺陷、故障我们免费修理或更换。

3.接到用户通知所提供的仪器出现故障后，十分钟内回应.

4.保证及时向用户以优惠的价格提供所需的备品备件和易损件

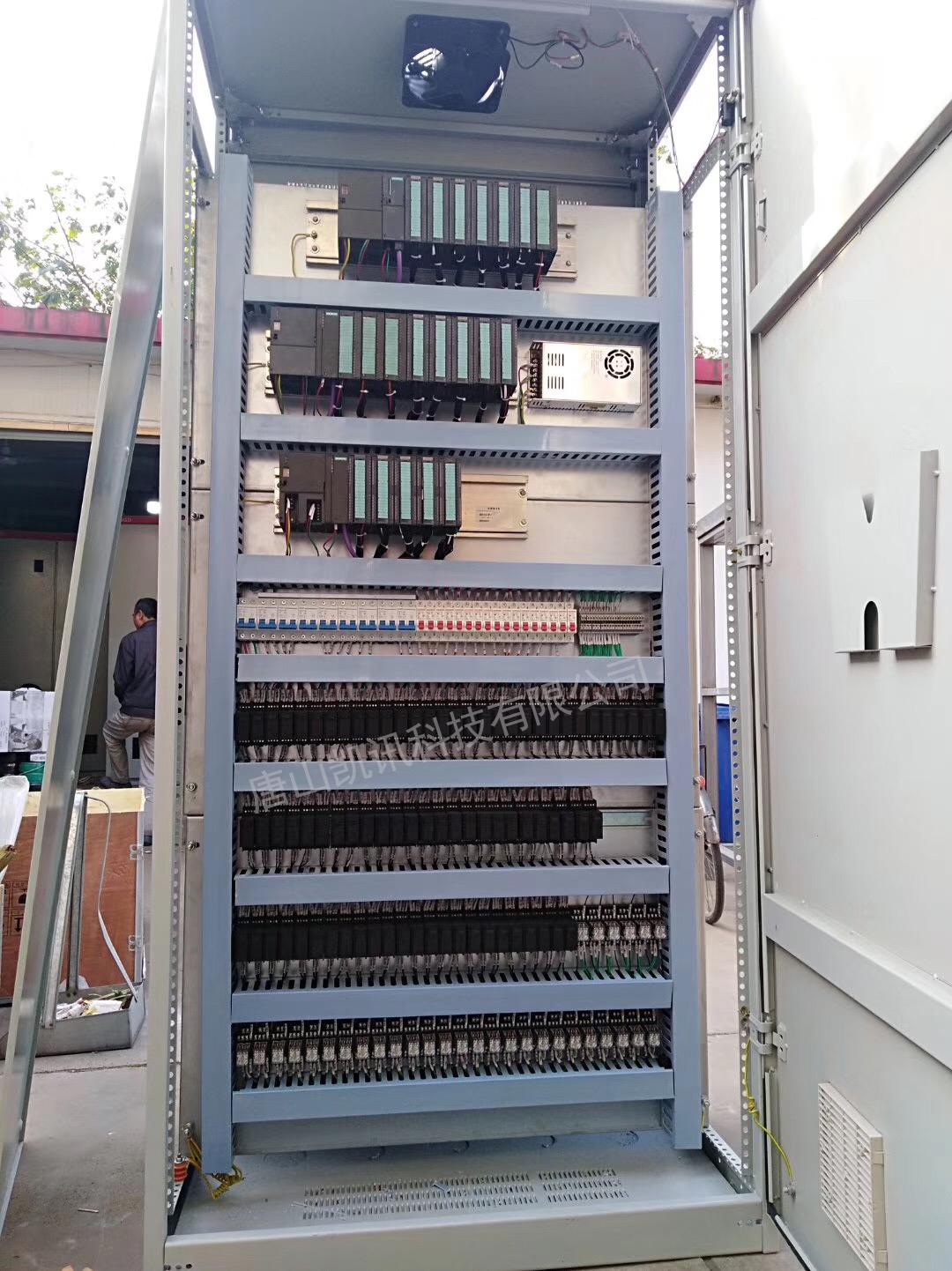

 四、现场使用案例
