无线测温监测技术的应用情况

　　随着电力工业的发展，对设备的安全性、可靠性要求越来越高。以往人工巡视设备的方法已逐渐弱化，在这种条件下，高压设备的无线测温系统应运而生。这种技术是将内置电池和无线发射模块的测温传感器安装于各测温点，由于其体积小，且无需任何接线，其电气安全性可以得到保证。传感器周期性的将测温数据无线发送至接收单元，接收单元可联网将数据送至主站，以此实现一个区域系统的电气温度监测。

　　目前我国许多地方的电网公司、变电站、钢铁公司等都已在高压设备上采用这种无线测温监测技术。相对来说，火力发电厂由于各自不同的原因较少采用这种技术，多数火电厂仍然采用试温蜡片、测温仪等传统手段借助人力进行设备监控。

　　无线测温传感器采用CT取电，CT取电原理上没有传统电池供电的缺点，也无需任何外部电源接线，因此采用CT取电的无源无线温度传感器更适用于电力系统。首先，取电线圈通过感应磁芯感应出线路中的电流，通过I/V转换电路，将电流转换为电压，当电压超过一定值时，电路中的过压保护电路产生作用，将电高电压限定在一定值范围，再通过后级的稳压电路，给CPU和无线射频模块提供稳定的工作电压。前端温度探头直接和监测点接触进行感温，探头的输出经过A/D转换部分，将温度信号转换成数字信号，输出到MCU，MCU将该温度信号通过射频单元电路发送到无线温度接收仪。测温传感器采用433MHz无线频段通讯技术传输温度信号，测温传感器与接收主机为无线通讯不需要任何接线确保任何绝缘安全问题。由于每个传感器安装位置不同，报警阀值也不相同，可单独设置每个传感器的报警温度值。在测量时间间隔内温度超过阀值可主动启动发射上传，可单独设置每只的报警温度值;根据温度变化，温度变化≤2℃时，5分钟发送一次数据，温度变化≥2℃时，1分钟发送一次数据。

　　ARTM系列电气接点在线测温装置

　　1 产品简介安科瑞变压器测温 产品

　　功能：

　　ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收18个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。

　　ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制，主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度，也可以屏蔽其中任意通道。每一通道温度测量对应2段报警，继电器输出可以任意设置报警方向及报警值。

　　无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。

　　应用范围：

　　适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

　　订货范例：

　　技术要求：1面高压柜内断路器触头6点、母排3点无源无线测温

　　辅助电源：AC/DC 220V

　　显示方式：单独无线温度显示

　　综上所述，确定型号为：无线测温装置：ARTM-P9-300,1台;无线测温传感器：ATE300,9个

　　订货范例：

　　技术要求：10面高压柜内断路器触头6点、母排3点无线测温

　　无线传感器要求：电池供电、无线

　　显示方式：集中无线温度显示

　　综上所述，确定型号为:无线测温集中触摸屏：AARTM-7062HT-4(HI),1台；无线测温传感器：ATE200,90个；无线测温收发器：ATC200,10个

　　订货范例：

　　技术要求：10面高压柜内断路器触头6点、母排3点无线测温

　　无线传感器要求：无源无线

　　显示方式：集中无线温度显示

　　综上所述，确定型号为：无线测温集中触摸屏：ARTM-7062HT-4(HI),1台；无线测温传感器：ATE300,90个；无线测温收发器：ATC400,1个；电源模块：ARTM-KDYA-DG30-24K，1个。

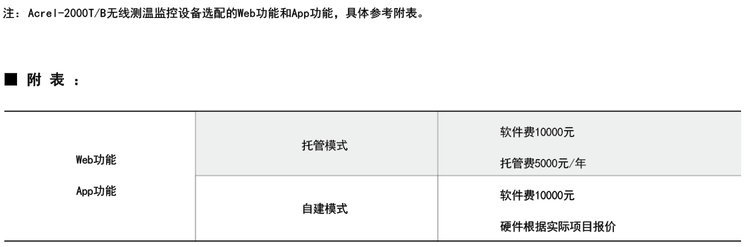

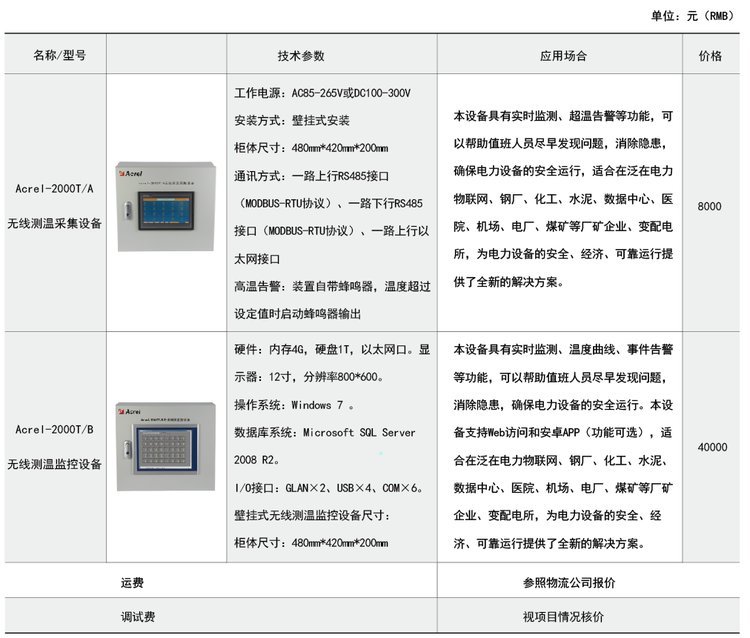

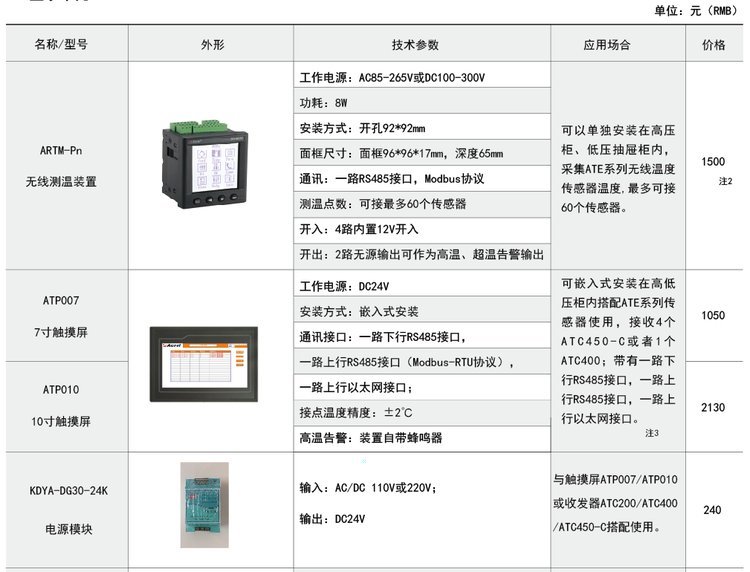

　　2 技术参数

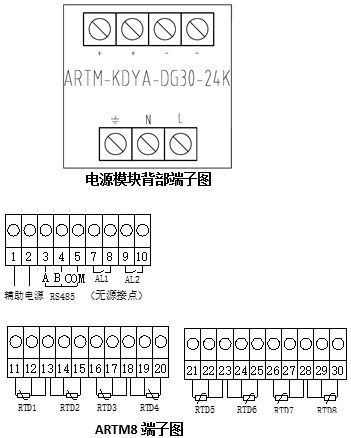

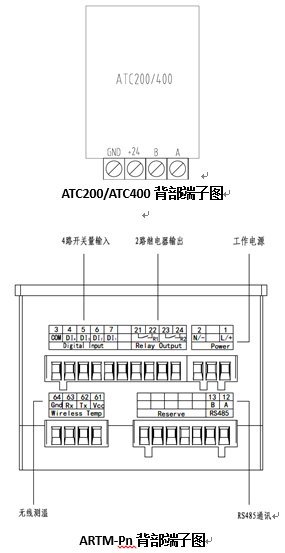

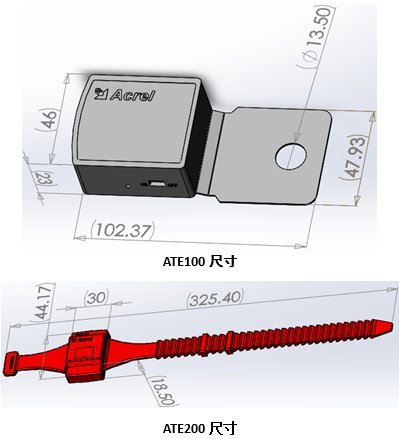

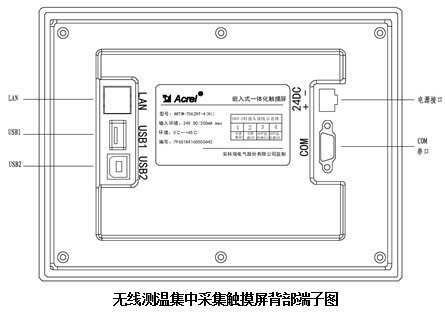

　　3 外形尺寸

　　无线测温系统架构

　　本配电工程无线测温监测系统主要由数据采集、数据传输和主站监测组成，每面中压开关柜的断路器手车触头均需配备无线测温装置，每面柜内节点的温度通过485通讯口汇聚至后台系统。数据采集本系统的接点温度采集由无线测温传感器、收发器、测温终端构成，无线测温传感器直接安装于配电柜内发热节点，通过无线射频技术将测温数据发送到收发器，再由收发器将数据送至测温终端显示，测温终端可传输到监控主网。本工程无线测温终端选用安科瑞德智能操控无线测温一体化装置ASD320-P6，无线测温传感器选用安科瑞ATE200，收发器选用安科瑞ATC100。整个系统由10kV开闭所无线测温子系统、1#变配电所无线测温子系统、1#变配电所无线测温子系统、主站组成。

　　现场发电机开关柜、刀闸小间及变配电所共计11只温度集中显示装置，28只温湿度控制装置。总共分为7个串口通过4条光纤接至集控室的监控主机。

　　2.1 站控管理层

　　站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在奇峰动力厂工程中主要指置于集控室的监控主机。

　　2.2 网络通讯层
