谐波治理无功补偿柜污水治理安科瑞厂家设备级滤波器的选择：建议选择无源滤波器，因为无源滤波器的成本低，可靠性高(要求高于谐波源设备)。设计良好的无源滤波器能够保证THD<8,并且在80负荷条件下不会发出容性无功。如果谐波源的负荷工况大部分场合低于50,无源滤波器会产生容性无功， 这时可以考虑有源滤波器。采用有源滤波器时，要选择电磁兼容特性良好的，因为有源滤波器的工作原理类似于变频器，输出以PWM电压波形为主的能量，如果没有经过良好的电磁兼容设计，会向电网注入较强的射频干扰，形成新的干扰。

　　分配电柜(盘)级滤波器的选择：建议选择有源滤波器，因为母线级的无源滤波器会产生较大的容性无功，而整流电路并不需要补偿容性无功功率。

　　ANAPF有源电力滤波器

　　1 产品简介

　　功能：

　　ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

　　应用范围：

　　适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

　　订货范例：

　　具体型号：ANAPF150-380/BGL

　　技术要求：谐波补偿电流150A，线电压等级380V 。

　　接线方式：三相四线

　　安装方式：立柜式

　　互感器接线方式：负载侧

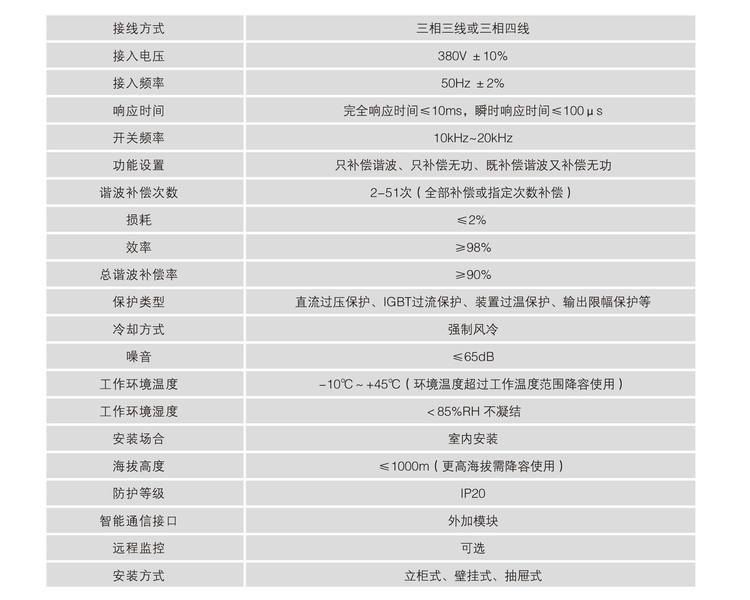

　　2 技术参数

　　3 产品选型

　　4 ANAPF在低压配电系统中的具体应用

　　上海某中小型企业，变压器容量为150kVA，到了冬季当有大量的空调同时打开时，断路器就会跳闸，严重影响了公司的日常运营。经调查该公司有大量节能灯、变频空调、计算机、打印机和电梯等非线性负载，正是这些非线性负载降低了变压器的出力。研究表明谐波电流会引起变压器外壳外层硅钢片或某些紧固件发热，可能导致局部过热的发生，使绝缘介质老化加速，导致绝缘损坏，缩减变压器使用寿命。谐波的存在会使视在功率增加，不考虑谐波的情况下，视在功率S和有功功率P以及无功功率Q的关系为在有谐波的情况下，都无法转化为有用功率。由此可见，谐波对变压器的使用效率产生重大的负面影响。经实际勘测分析发现该公司变压器裕量虽不大，但如果把谐波降低到符合国家标准规定的范围内，就可以满足日常的供电需求，没有必要扩容。对公司的用电负荷进行调查分析，发现照明回路负荷较大，并且因为照明回路使用了大量的节能灯，使该回路谐波含量比较高，是降低变压器出力的主要原因。

　　用FLUKE 434对照明回路进行测量得到电流波形如图1所示。由图可知，电流波形与理想的正弦波相去甚远，畸变较为严重。电流波形的畸变会导致电压波形的畸变进而影响到其他设备如计算机的正常运转。同时N相电流达37A，电流不平衡问题也比较突出，存在较大的用电隐患。

　　分次谐波含量数据如图2所示。由图可知，A相、B相、C相的THDi分别为19.7、27.8、26.6，谐波污染非常严重，存在安全隐患。

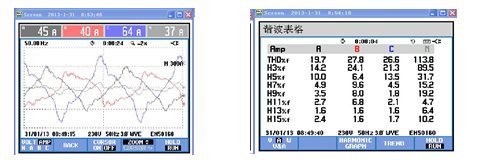

　　图1：照明回路电流波形 图2：照明回路分次谐波含量数据

　　根据谐波含量，选用额定容量为50A的ANAPF对照明回路进行单独补偿，治理后得到的电流波形图、分次谐波含量数据分别如图3、图4所示。

　　图3：治理后照明回路电流波形 图4：治理后照明回路分次谐波含量数据

　　从图3、图4可以看出，治理后电流波形接正弦波，电流的畸变得到了有效的控制；中性线电流也从37A降低到5A，消除了因中性线电流过大而引起的火灾隐患；电流的谐波含量也从20左右降到了3左右，谐波含量大为降低，已符合GB T14549-1993《电能质量 公用电网谐波》规定标准。

　　ANAPF有效的降低了THDi，同时治理了三相不平衡，减少了中性线流过的电流，有效的提高了各项电能指标，使各种用电设备能正常稳定运行，延长了设备的使用寿命，减少了因电路故障而产生的损失。

　　通过本次的数据采集与分析，积累了大量的参考数据，为以后进行谐波治理打下了坚实的基础。

　　低压配电系统中主要的谐波污染源,当正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。对非正弦波作傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于工频的分量称为谐波。如今广泛使用的负载大部分是非线性的，如整流器、变频器、电弧炉、焊接设备、UPS、电梯、空调、节能灯（荧光灯）、复印机等等，这些非线性负载会产生大量的谐波电流并注入到电网中，使电网电压产生畸变，这种谐波污染会对电网和用户产生严重的危害。

　　输配电系统也是谐波的主要来源之一，因为电力变压器当中的铁芯具有非线性特性，再加上在其设计中的问题，使电力变压器成为输配电系统中形成谐波的直接主要的设备。在变频装置中，会出现两种形式的谐波，其形成因素的分析是非常复杂的，变频装置中设备的功率很大，形成的谐波也会随着变频的增加而增多。在现今的供电系统中，一些具有调压整流装置的家用电器如洗衣机、电视机、灯具、空调等，在使用过程中会出现偏大的谐波振幅，这些家用电器成为供电系统中谐波产生的重要来源。产生谐波的负荷是谐波产生的直接原因，电网的短路容量、内部组织以及电网中其余来源的负荷是谐波产生的间接原因，但也不可忽视。就目前情况来看，非线性用电设备容量增幅较大，因此，我国电力领域人士需要加大对谐波监督和治理工作的研究。
