FQW50-25离心作用风动潜水泵?风动涡轮潜水泵排污排沙厂家

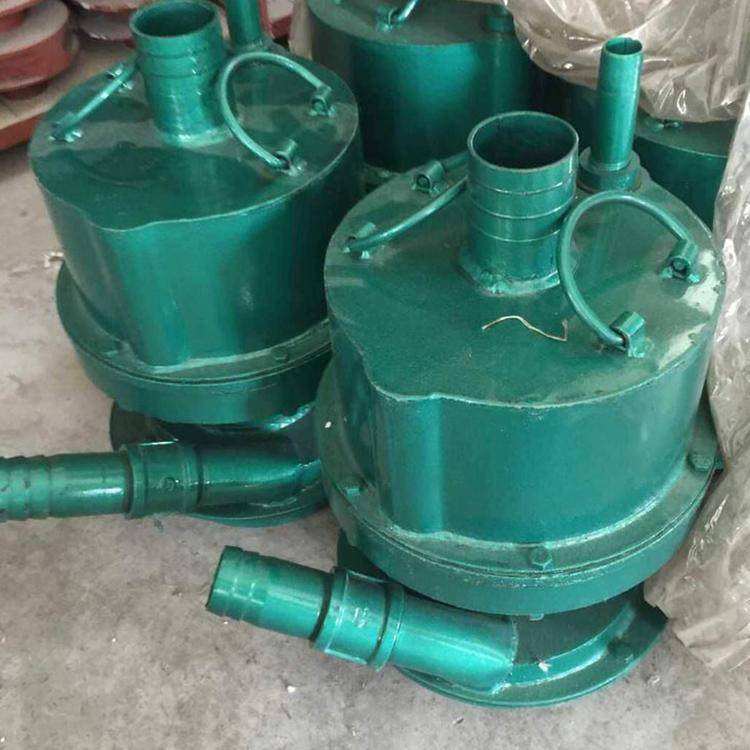

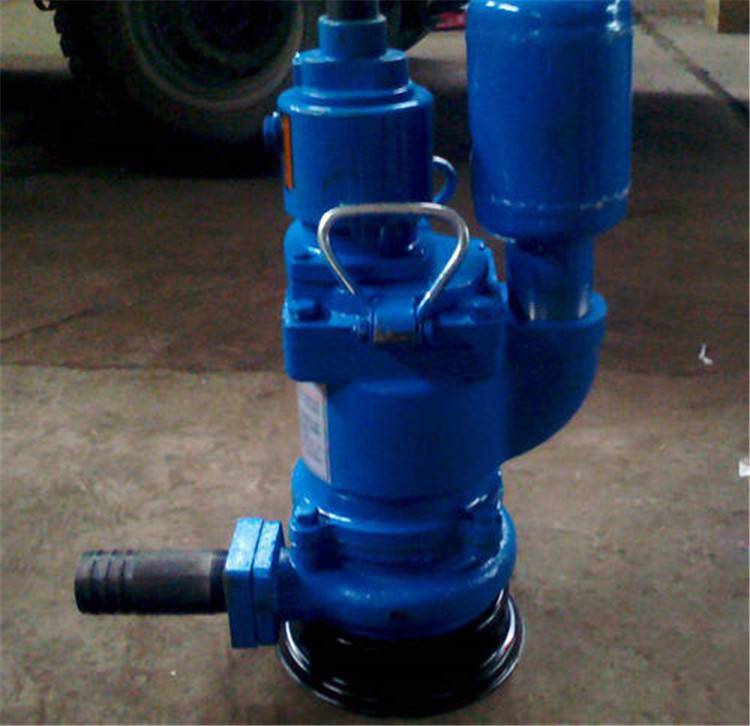

FQW型矿用风动潜水泵（原BQF.FWQB型）排污排沙风动潜水泵采用转子与泵体同轴联结，采用立式结构.下泵式。执行标准Q/JNAT001-2010.煤矿用风动潜水泵结构紧凑，移动·装拆·维修方便。泵体涡道采用 水力模型，叶轮特殊设计。该泵具有排污水能力强，流量大，扬程高等优点。FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可 用于煤矿井下任何作业面，输送含有煤粉·泥沙颗粒的地下水，使用·可靠，并 改善现场空气质量。

FQW风动潜水泵组成结构：

由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。FQW25-70风动潜水泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈?采用弹簧密封，并利用气、水的压力，使密封圈内涨，密封效果。水泵部分由泵体、叶轮、泵座等组成，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。

性能参数：

水泵型号?额定流量?额定扬程?工作气压?耗气量?质量?外形尺寸? ?出水口径

FQW15-16 ? 15 ? ? ? ? ?16 ? ? ? ?0.5 ? ? ?3.5-4.5 ? ?18 ? 302*233*347 ? ?40mm

FQW10-19 ? 10 ? ? ? ? ?19 ? ? ? ?0.5 ? ? ?3.5-4.5 ? ?17 ? 302*233*347 ? ?40

FQW8-20 ? 8 ? ? ? ? ?20 ? ? ? 05. ? ? 3.5-4.5 ? ? ?17 ? ? 302*233*347 ? 40

FQW25-10 ?25 ? ? ? ?10 ? ? ? ?0.5 ? ?3.5-4.5 ? ? ?18 ? ? 302*233*347 ? ? ?40

产品结构与工作原理：

矿用风动泵主要有泵体·气马达和过流三部分组成? ?

1泵体部分：分上·下两腔，中间用密封圈将气·水隔开。密封圈采用弹簧密封，并利用气·水的压力，是高压气·水分别进入上·下两只密封圈内壁，使其内涨，密封效果。

2. ?气马达部分：由转子·涡轮·上下气缸·轴承等组成。以压缩空气为动力·冲击涡轮推动转子高速运转作功。??

3. ?过流部分：由水轮·泵盖·吸口·泵座等组成。

煤矿用?FQW系列矿用风动潜水泵?结构紧凑,移动、装拆、维修方便。泵体涡道采用水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。
