商品详情
-
导体：多股细铜丝（Class 5，高柔性）
-
绝缘层：PVC（每芯独立颜色标识）
-
屏蔽层：铝箔或铜丝编织（抗电磁干扰，EMI/RFI防护）
-
内护套：PVC（固定屏蔽层）
-
外护套：PVC（耐磨、耐油、阻燃）
-
工业自动化：伺服电机、变频器、PLC控制柜（抗干扰需求高）。
-
医疗设备：精密仪器、检测设备（防止信号干扰）。
-
舞台灯光/音响：防止电磁干扰（EMI）影响信号传输。
-
机器人/机械臂：频繁弯曲且需屏蔽保护的场合。
-
需要抗干扰（如变频器、伺服系统）→ 选 屏蔽型（S）。
-
需要更高机械防护（如拖链电缆）→ 选 双护套（D）。
-
替代国标电缆：类似 RVVSP（国标屏蔽电缆），但需确认电压和认证。

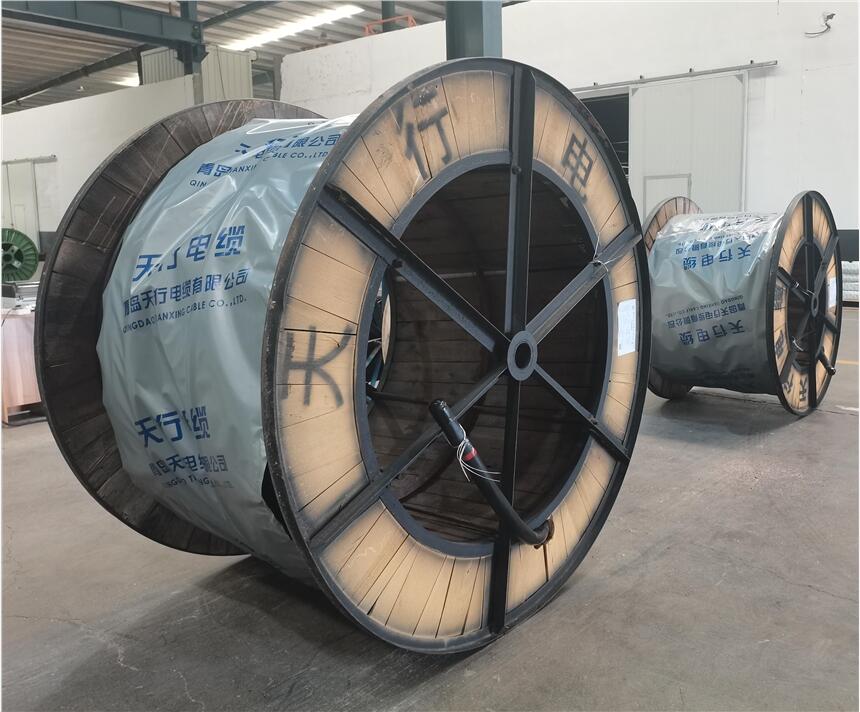

H05VVC4V5-K 是一种符合欧洲标准（EN 50525 / HD 21）的 5芯柔性PVC电缆，适用于低压电气设备。如果该型号带有 屏蔽层（Shielded） 和 双护套（Double Sheath），则通常用于抗干扰要求较高的场合。
1. 型号解析
| 代码 | 含义 |
|---|---|
| H05 | 电压等级 300/500V（家用/工业低压） |
| VV | PVC绝缘 + PVC护套 |
| C4V5 | 4芯（相线/中性线） + 1芯黄绿地线（PE），共5芯 |
| K | 柔软导体（Class 5，细铜丝绞合，适合弯曲） |
| （可选） | S = 屏蔽（Shielded），D = 双护套（Double Sheath） |
如果型号为 H05VVC4V5-K S/D，则代表 屏蔽+双护套 结构。
2. 电缆结构（屏蔽+双护套版）
3. 技术参数
| 参数 | 数值 |
|---|---|
| 标准 | EN 50525 / HD 21（欧标） |
| 额定电压 | 300/500V |
| 温度范围 | -15°C 至 +70°C（固定敷设） |
| 弯曲半径 | ≥5×电缆外径（柔性适用） |
| 屏蔽类型 | 铝箔（AL）或铜网（Cu） |
| 阻燃等级 | IEC 60332-1（单根阻燃） |
| 认证 | CE, VDE, HAR（符合欧盟标准） |
4. 颜色编码（IEC 60446）
| 线芯 | 颜色 |
|---|---|
| L1（相线1） | 棕色 |
| L2（相线2） | 黑色 |
| L3（相线3） | 灰色 |
| N（中性线） | 蓝色 |
| PE（地线） | 黄绿双色 |
5. 主要应用
6. 与普通H05VVC4V5-K的区别
| 特性 | H05VVC4V5-K（普通） | H05VVC4V5-K S/D（屏蔽+双护套） |
|---|---|---|
| 屏蔽层 | 无 | 铝箔/铜网 |
| 护套层 | 单层PVC | 双层PVC（更耐磨、耐油） |
| 抗干扰 | 一般 | 优秀（适用于EMI敏感环境） |
| 价格 | 较低 | 较高 |
7. 选型建议
