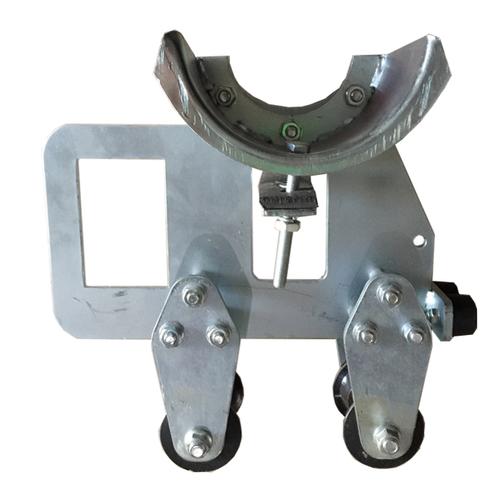

单层工字钢电缆滑车是起重机小车供电的导电装置，由走轮、支架、托板组成，分轻/中/重载荷型，承载能力≤50~150kg，安装需遵循固定挂线架、调整牵引头与钢丝绳等规范。

核心结构与分类

单层工字钢电缆滑车主要由走轮、支架、托板构成，通过牵引架与起重机小车同步移动，实现电缆供电。按载荷分为三种类型，对应不同行走轮直径和承载能力：

（补充说明：不同来源对重载荷型行走轮直径标注有差异，如Φ80或Φ86，实际选型需结合厂家参数。）

关键技术参数

• 型号划分：分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，适配12#、14#、16#等不同规格工字钢，可定制。
• 电缆配置：长度计算公式为“起重机跨度×1.2 + 8米”，确保移动过程中无过度拉伸。
• 安装要点：固定挂线架需焊挡铁，牵引钢丝绳长度应小于同节电缆，直径不等的电缆夹间需垫软橡皮。

应用与选型建议

适用于各类起重机械移动供电，具有结构坚固、移动灵活的特点。选型时需明确：

1. 工字钢型号（如10#、12#）及轨距；
2. 载荷类型（轻/中/重）和托板层数；
3. 特殊场景需求（如超长行程需增加中间滑车数量）。
