穿线拖链是用于保护和牵引电缆、油管等管线的装置，以增强尼龙为主要材料，具备耐磨、耐环境等特性，广泛应用于机床等自动化设备，选择时需关注内高、内宽等参数，安装需遵循空间预留与布局规范。

基本概述

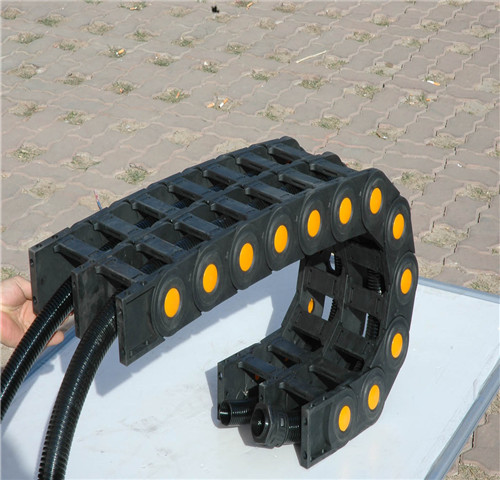

穿线拖链是一种保护和牵引电缆、油管、气管等管线的装置，因外形类似坦克链，故又称坦克链，广泛应用于机床机械、数控机床、电子设备、机械手等领域。其由多个单元链节组成，链节间转动自如，可随设备运动灵活弯曲。

核心特性与参数

材料与性能

穿线拖链通常采用增强尼龙制造，该材料具有高压力和抗拉负荷、良好韧性、高弹性、耐磨性，同时具备阻燃特性，还耐油、耐盐、耐一定酸碱，能在高低温环境下保持性能稳定，适用于室外使用。

运行性能

在运行性能上，穿线拖链能够承受较高的速度和加速度，至高速度可达5米/秒，至高加速度可达5米/秒2（具体数值视实际运行情况而定）。

选择与安装要点

选用参数

安装步骤与注意事项

• 安装步骤：使用平头螺丝刀插入盖板两端开启孔打开盖板，放入管线后盖上盖板；拆卸时需先以45度角用螺丝刀撬起横杆两侧，取下横杆后进行操作。
• 布局规范：
• 放置电缆需预留至少10%余量，水管、油管等软管需预留至少20%余量。
• 大尺寸或重量较大的管线放两侧，较轻的放中间，保持对称摆放；材质相同的电缆外套尽量放在一起，不同材质的可用隔离片分隔，避免交叉。

主要作用

穿线拖链的作用主要包括：保护线路免受外部损害；减轻线路在运动过程中的拉伸压力；防止线路被挤压；保持线路整齐，方便检修维护；减少线路运动产生的噪音；适应恶劣工作环境，确保设备正常运行。
