脱硫塔玻璃鳞片防腐施工方案：
1、玻璃鳞片胶泥施工温度宜在15-20℃之间，湿度不大于80%。
2、玻璃鳞片涂料涂抹时先底层，后中层，再面层。
3、除锈6小时内，采用易挥发的溶剂将基层表面擦洗一遍，待溶剂挥发后喷涂底漆。
4、在玻璃鳞片底漆干后进行鳞片胶泥施工。鳞片胶泥的施工宜采用抹涂和滚相结合，一次抹厚度1mm左右，一般分两次完成，后一道工序在前一层胶泥干后在进行。
5、玻璃鳞片胶泥涂抹时，抹刀与基层保持一定的角度，沿抹刀的尖角按锐角方向涂抹，尽量把胶泥和基层间的空气挤出，涂抹沿一个方向进行，不得堆料摊抹。
6、为消除气泡，采用专用的消泡滚滚压。
廊坊全亨新型材料有限公司是位于中国绿色保温防腐建材之都-河北省大城县，主要从事防火材料、保温材料、防腐材料、等高端产品的技术开发、生产、销售为一体的综合型民营企业，
我们立足河北，依托京津冀经济圈，辐射全国的营销策略，几年来公司凭借优良的品质，稳定的性能，合理的价格，完善的服务，诚信的行为，铸就了廊坊全亨人自己的品牌。
组    成： 双组份包装，甲组份由环氧树脂，云母氧化铁、助剂，溶剂等组成；乙组份为特种环氧固化剂。
主要特性 ： 在富锌底漆上有良好的附着力、封闭性及耐磨性。与后道漆之间有良好的层间结合力。
主要用途： 可作为环氧富锌底漆、无机富锌底漆等防锈漆的中间涂层使用具有较好的抗渗透性，以增强整个涂层的保护性能。
技术参数
漆膜颜色及外观
灰色，漆膜平整
光泽
半光
闪点℃
27
干膜厚度μm
30-60
干燥时间（25℃），h
表干 ≤4h，实干≤24h，完全固化7d
附着力（划格法），级
≤2
冲击强度，kg，cm
≥50
柔韧性，mm
≤1
耐盐水性（25℃），72h
不起泡，不脱落，不生锈
复涂间隔时间：底材温度          5℃         25℃        40℃
                 短          48h                  24h                  16h
                  长           3个月
表面处理：所有待涂覆的表面均应清洁、干燥、无污染。涂漆之前，所有表面应根据ISO8504：2000标准进行评估和处理。有氧化皮钢材    喷砂处理至Sa2.5级，表面粗糙度30-75μm，或用酸洗、中和、钝化；无氧化皮钢材    喷砂处理至Sa2.5级，或以风动或电动弹性砂轮片打磨至St3级；涂有车间底漆钢材    漆膜损伤处、锈蚀处及锌粉底漆上的白锈处进行二次除锈，除尽白锈并打磨至St3级。
施工条件：底材温度不低于5℃，且至少高于空气露点温度3℃，相对湿度〈85%（温度和相对湿度应在底材附近测量），雾、雨、雪、大风天气下严禁施工。
施工方法  喷涂：无气喷涂或空气喷涂。推荐采用高压无气喷涂。
                     刷涂/滚涂：必须达到规定的干膜厚度。
涂装参考   配    比   见产品包装桶上标签，搅拌均匀
          无气喷涂   稀释剂    环氧稀释剂
           稀释率    0-10%（以油漆重量计）（注意防止干喷）
           喷嘴口径  约0.4-0.5mm
           喷出压力  20-25Mpa（约200-250kg/cm2）
           空气喷涂   稀释剂    环氧稀释剂
           稀释率    0-10%（以油漆重量计）（注意防止干喷）
           喷嘴口径  约2-3mm
           空气压力  0.3-0.4Mpa（约3-4kg/cm2）
           辊涂、刷涂  稀释剂   环氧稀释剂
           稀释率    0-5%（以油漆重量计）
储存运输:存放于阴凉、干燥、通风处，远离火源，防水，防漏，防高温，在包装未开启的情况下，有效储存期一年。超过储存漆，如按标准检测符合要求仍可使用。在储存运输中应避免碰撞和日晒雨淋。
注意事项:室外施工底材温度低于5℃时，A、B组份的固化反应变慢或停止，不宜施工。
安    全:本产品为易燃物品，施工时严禁烟火或带入火种，并穿戴好防护用品，施工环境须保持良好通风,施工时避免吸入溶剂蒸汽或漆雾、避免皮肤接触。如不慎将油漆溅在皮肤上，应立即用合适的清洗剂、肥皂、水等冲洗。溅入眼睛时要用清水充分冲洗，并立即就医治疗。

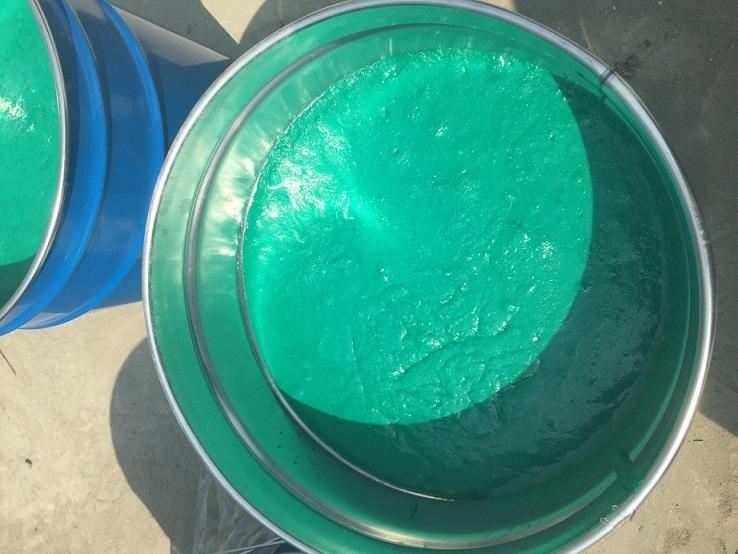

环氧玻璃鳞片涂料 管道污水池防腐材料
